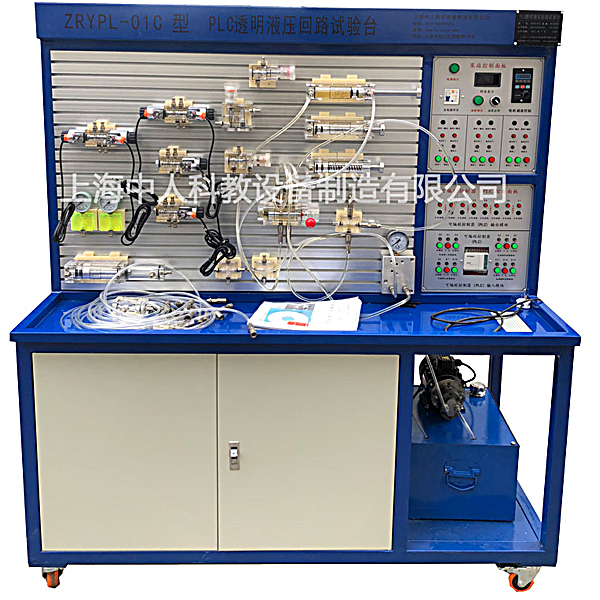

液压传动操作技能实验装置

二、主要技术功能数值

1、电源：AC220V  50Hz
2、直线DC电源：写入AC220V  输出DC24V/2A
3、可编程控制器（plc）：三菱FX1S－20MR主机 ；12写入  8输出（继电器输出方法）
4、液压实验油泵电机功率（W）（W）（W）：250W  配备装备装备有专用的电机调动速度器；调动速度界限：0－1700r/min；外型尺寸：530mm×350mm×450mm
5、实验作业时离液压实验台1.5m远处噪声≤58dB。
6、实验油路液流压力要求需0.3－0.8Mpa（油泵最高压力：Pmax=2.5Mpa）
7、电磁换向阀：DC24V   吸力3Mpa
8、实验装置外型尺寸：1500mm×650mm×1700mm




液压传动实操技能实验装置,柔性拟真生产线自动化实验装置

设备基础简介

MPS生产线实验装置是一种最为经经经典型的、自动化类设备，它是为职业院校、教育培训机构等而研制的，它适合机械制造及其自动化、、电气工程及自动化、控制工程、测控技术、计算机数值数值数值控制、自动控制等相关专业的教学和培训。它接近工业生产制造现场基础上又针对实验教学实行了专门设计，强化了各种控制和工程实践能力。
系统由六个站含有概括，分别为：上料检验测量试验站、搬运站、加工站、搬运装配站、装配站和分类站，控制系统可以选用西门子、三菱的实行控制，设定有良好的柔性，即每站各有一套控制系统单独控制，在单个培训完成以后，又可以将相邻的两站、三站…直至六站连在一起，学习掌控把握掌控把握掌控把握复杂系统的设计、装配、编程、调动测量试验和整机运行。
系统含有了机电一体化专业中的气动、电机驱动与控制、plc、等多种控制技术，适合相关专业学生实行工程实践、课程设计及初上岗位的工程技术人员实行培训。

技术功能数值参考规格

1.写入电源：一相三线～220V±10% 50Hz
2.作业环境：温度（℃）（℃）（℃）-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量（KV）（KV）（KV）：＜1.0kVA
4.整机尺寸：2400m*1700mm*1400mm

实验项目

1. 理解传感器的应用
2. 查看气动元件的应用
3. 掌控把握plc控制技术
模型块式柔性自动化生产线实验系统六个作业站各自全部有一套PLC主机，可分成六个完全单独的作业站实行实验，在对各单元生产工序技艺和电气控制系统的含有概括熟悉后，经过PLC编程可完成：
PLC基础指令学习掌控把握掌控把握掌控把握和实际应用
(1) 系统故障检验测量试验
(2) 工件上料程序控制
(3) 工件搬运程序控制
(4) 工件检验测量试验程序控制
(5) 工件搬运装配程序控制
(6) 工件装配程序控制
(7) 工件分类程序控制
(8) 多作业工位程序控制
(9) 作业单元联网程序控制
(10) 步进电机驱动控制
4. 电气控制系统装配调动测量试验
5. 机械系统装配调动测量试验
6. 电机驱动调动测量试验
7. 系统维护和故障检验测量试验技术
