气动实验装置

气动实验装置,储物储物储物柜式维修电工实验台

一、设备基础简介

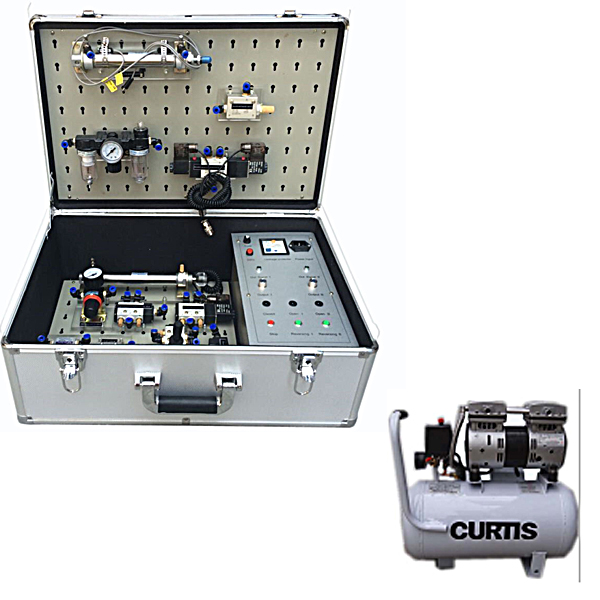

      本实验箱主要应用铝制机箱、各种小型标准工业气动元件、电气控制部分、等含有概括，构造紧凑、轻便实用。学生可自主搭接气动线路和电气控制线路。能开设气动元件和电气元件的识别、压力控制线路、方向控制线路、速度控制线路、顺序动作线路等实验项目。可带进教室作演示实验，适合职业院校液压与气动传动技术等课程的实验教学需要.
微型空气压缩机(客户自备)，
供电电压（V）（V）（V）： AC 220 V±5%，50Hz；
控制电压（V）（V）（V）：DC24V；
作业环境温度（℃）（℃）（℃）：－5℃～40℃；
安全保障功能：安全性符合相关的国标标准；
外观尺寸（长×宽×高）：550mm×370mm×230mm；
二、气动基础实验线路
1、单作用气缸的换向线路
2、双作用气缸的换向线路
3、单作用气缸速度控制线路
4、双作用气缸单向调动速度线路
5、双作用气缸双向调动速度线路
6、速度换接线路
7、缓冲线路
8、二次压力控制线路
9、单缸连续往复动作线路
10、卸荷线路
11、快速排气阀应用线路




气动实验装置,储物储物储物柜式维修电工实验台

一、设备基础简介：

该装置按标准电气控制储物储物储物柜设计制造规格，应用实操实操操作面板式构造。突出技能实验，注重针对性、实用性、科学性，经全国多家职业技能实验中心、职校、技校使用证明，该储物储物储物柜体设计合理、实操便利，占地面积少。为延长电器的使用寿命，各电器的接点全部与接线端子相连，再让学生在接线端子上接线，连接电机、电器来完成各项控制实验，有效降低材料消耗，延长使用寿命。该套设备适用来各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初、中级电工、电拖专业教学与实验考核。

二、设备特别点：

1、考核功能：设备装备有定时器及误实操报警记录仪，平时作为时钟使用，考核时可设定时间，在规定的时间内要求学生完成实验项目，设定有设定实验时间定时报警、提前提醒后切断电源的功能。同时还设定有自动记录出由于接线或实操错误所造成漏电及过流、短路警报及电源通断的总次数。为学生实验技能的考核提供一个统一的标准。

2、安全功能：装置设定有电流（A）（A）（A）型、电压（V）（V）（V）型漏电保护装置保障人身安全，适用学生实操的特殊要求。同时还设定有过流或短路保护装置，以保证设备的安全。设备由三相五线制电源写入，电源由接触器经过起、停按钮实行控制，设定有三相电压（V）（V）（V）表指示。装备有电流（A）（A）（A）型漏电保护器，控制屏若有漏电情况，漏电流（A）（A）（A）值超过一定值，即切断电源，还装备有电压（V）（V）（V）型漏电保护器，对总电源输出及实验过程中的接线等若有漏电情况，即报警并使装置内的接触器跳闸，切断电源保证人身安全。还设定有一套过流保护装置，输出短路或所带负载太大，电流（A）（A）（A）超过设定值，系统即警报并切断总电源保证设备安全。

3、合理构造：设备以标准的配电储物储物储物柜为主储物储物储物柜，运用储物储物储物柜体的双面空间，科学地布置电器及配套实验器件材料。该储物储物储物柜设计合理，实操便利，一储物储物储物柜多用，全部电器元件接点全部已接到接线端子上，学生只需在接线端子上接线实验，延长了电器元件使用寿命、降低了材料损耗。

4、美观外观：装置布置合理，外观美观，实操实操操作面板示意图明确、直观。走线清晰整洁，减少了出故障的环节，提升可靠性。装置应用钢制双层亚光密纹喷塑构造；构造牢固美观。美观大方的设备外观，先进的构造和工序技艺。使人感觉赏心悦目。

三、技术功能数值：

1、写入电源：三相四线  380V±10% 50Hz

2、作业环境：温度（℃）（℃）（℃）温度（℃）（℃）（℃）：-10℃～+40℃   相对湿度：≤85%（25℃）

3、装置容量（KV）（KV）（KV）：≤1.5KVA

4、外观尺寸：700×600×1700mm
