中人ZRXNYC-18车用开关磁阻电动机及控制示教板

更新时间:2024-11-13 23:41:48

用户关注度:

简要描述:

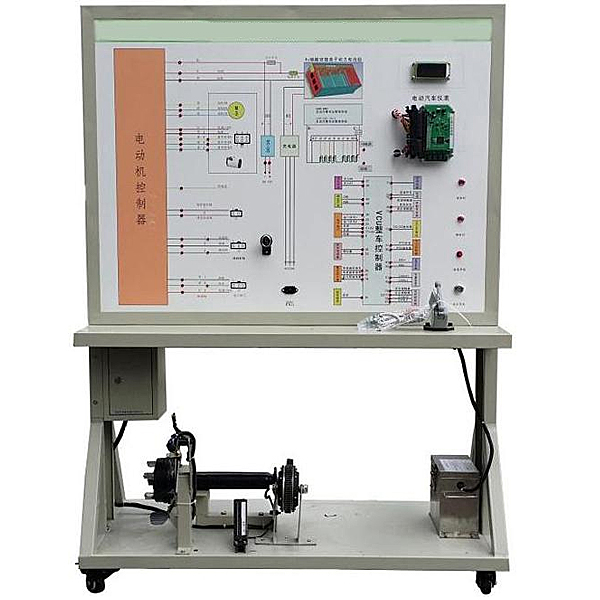

车用开关磁阻电动机及控制示教板,新能源汽车实训台主要由汽车开关磁阻电机、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。

详细介绍
一、产品组成
主要由汽车开关磁阻电机、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。
二、产品功能
功能主要包括以下:
1.汽车开关磁阻电机及控制器的认知;
2.汽车开关磁阻电机及控制器的结构及原理;
3.驾驶员的意图与开关磁阻电机运转之间的体现;
4、配备电压表、电流表对电机运行进行实时监控;
5.常见故障的设置及考核;
6.配备实验说明书。
三、产品规格
1、外形尺寸1240×600×1700mm
2、电源:220VAC/50Hz
3、电机额定功率:4kw;
4、电机额定转速:3000rpm;
5、电机工作电压:72VDC
6、箱体上部整体成型,表面经过防锈处理、喷漆;下部采用40*40方管焊接成形;
7、UV平板喷绘面板,厚度不小于4mm,彩色电路图,不退色、耐磨损;
8、底部安装国内知名品牌的两万向两定向的脚轮,配备刹车,方便设备的移动及固定。
9、机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器:点击进入后自动跳转到edrawings界面,模型均为三维模型,通过点击零部件显示零部件名称,可360°全方位旋转、放大、缩小、平移,同时可通过移动零部件功能,将整个减速器进行拆卸组装,同时可以选择主页按钮回到减速器最初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能,可自由拖动横断面观察减速器内部结构。
B.轴系结构的设计及虚拟拆装界面可选零件认知、拆装演示、实战操作。
1、零件认知:内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模型与零件名称,任意零件均可进行360°旋转
2、拆装演示:内置2个案例,将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称,设有拆卸与装配按钮,功能由软件自动完成轴系结构拆卸与装配。三维场景均可进行360°全方位旋转、放大、缩小、平移。
3、实战操作:三维零件整齐摆放于桌面,由学生手动选择对应的零件并移动至轴系结构上,摆放顺序正确且位置正确时零件才能安装上去,设有重新开始按钮,方便学生重新进行虚拟实验。将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称。
C、常见机械机构设计与仿真可选铰链四杆机构设计与分析、I\II型曲柄摇杆机构设计与分析、偏置曲柄滑块机构设计与分析、曲柄摆动导杆机构设计与分析、铰链四杆机构轨迹综合、偏心直动滚子推杆凸轮、对心直动平底推杆凸轮
1、各个机构应当能输入相对应的参数,由软件自动计算参数,并可进行运动仿真和自动绘制曲线图。
D、机构资源库可选平面连杆机构11种、凸轮机构5种、齿轮机构6种、传动机构8种、加紧机构11种、轮系机构6种、其他机构(机械设备模拟)8种
E、汽油机发动机的虚拟拆装可选曲轴箱装拆演示、曲轴箱虚拟装配、配气系装拆演示、配气系虚拟装配
1、曲轴箱装拆演示与配气系装拆演示均设有拆卸按钮、装配按钮、重新开始、分解观察按钮,将鼠标移动到某一零件位置时,该零件自动放大,并显示零件名称,功能由软件自动完成轴系结构拆卸与装配。使用分解观察按钮时,曲轴箱或配气系三维模型自动展示爆炸图,可进行360°全方位旋转、放大、缩小、平移
2、曲轴箱虚拟装配与配气系虚拟装配的三维零件均整齐摆放于桌面,均由学生手动选择对应的零件并移动至机构上,当摆放顺序正确且位置正确时零件才能安装上去,设有重新开始按钮,方便学生重新进行虚拟实验。将鼠标移动到某些零件位置时,自动显示零件名称。
四.基本配置(每台)

序号 名称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子,彩色电路图和工作原理示意图,1200*900mm 1
2 组合仪表 电动汽车专用 1
3 点火开关 配套 1
5 电机控制器 与电机配套 1
6 车载充电器与充电接口 与电池配套 1
7 DC-DC转换器   1
8 HV磷酸铁锂离子动力电池组 72V 1
9 开关磁阻电机驱动系统 72V 1
10 半轴刹车系统 电动车专用 1
11 档位开关 电动车专用 1
12 油门控制装置 电动车专用 1
13 直流接触器 DZ47 1
14 电源总开关 配套 1
15 移动台架 1240×600×1700mm(带自锁脚轮装置) 1
16 保险丝盒 配套 1
17 保修卡/合格证 配套 1
18 教师手册 配套 1
19 故障模拟与排除装置   1




常见问题:

1、如果我要购买车用开关磁阻电动机及控制示教板,新能源汽车实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的车用开关磁阻电动机及控制示教板,新能源汽车实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开车用开关磁阻电动机及控制示教板,新能源汽车实训台的发票,您需要提供开票资料。

3、你们的车用开关磁阻电动机及控制示教板,新能源汽车实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
