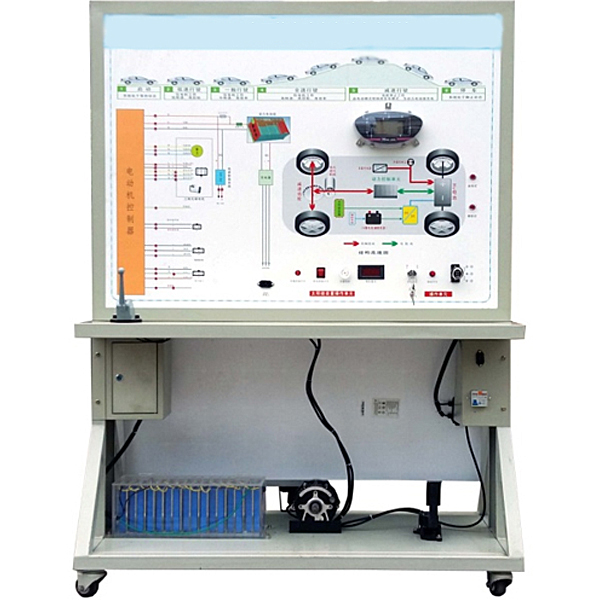

光伏电能汽车动力实训装置

光伏电能汽车动力实验装置,大功率（W）（W）（W）电机电气实验装置

一．功能特别点
1、该设备完整展示了太阳能电动汽车电动动力系统，可以动态演示太阳能模型块与电动汽车动力系统的的运行状态。
2、实操实操操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧烧烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操实操操作面板打印有永不褪色的彩色电子线路图与作业原理示意图；学生可直观对照太阳能电动汽车电动动力系统与太阳能模型块构造原理图和实物，认识和解析太阳能电动汽车系统的作业原理。
3、实操实操操作面板上装配备装备装备有点火开关、工况开关、油门踏板、挡位开关、限限限制动作作作开关、转动速度表、电流（A）（A）（A）指示表、太阳能装置等，装备有一台电机用来演示电机的作业状态,及装配太阳能充电板演示太阳能充电工况。
4、整体应用1.5mm厚冷轧板，严格按钣金加工工序技艺实操，经酸洗、喷塑，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，底座上配备装备装备有30cm左右的桌面，便利放置图纸文档实验指导书、轻型检验测量试验仪表器具等。
5.设备作业应用普通220V交流ACACAC电源，经内部电子线路变压整流变换成12V直线DC电源，无需蓄电池，减少充电的麻烦，12V直线DC电源有防短路功能。
6.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）





光伏电能汽车动力实验装置,大功率（W）（W）（W）电机电气实验装置

一、装置特别点

1.各功能集合套件应用积木式构造，便利二次研发及功能拓展；

2.全部实验连线均在控制屏实操实操操作面板上连接即可，无需直接接触电机，安全可靠性；

3.全部电机均选用工业现场应用的2kW中小型功率（W）（W）（W）电机，能真实反映电机本身特性；

4.该实验装置带有电压（V）（V）（V）型和电流（A）（A）（A）型漏电保护功能，保证实验进程中实操者的人生安全和设备的保护；

5.整套性强，从仪表器具仪表、专用电源、电机机组、实验部位件及实验专用实验连接线等均配套齐全；配套件的功能、规格等紧密集合实验的要实行配备装备装备。

二、技术功能

1.写入电源：三相四线AC380V±10% 50Hz

2.作业环境：温度（℃）（℃）（℃）-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

3.装置容量（KV）（KV）（KV）：≤6kVA

4.重量（kg）（kg）（kg）：750kg

5.外观尺寸：189cm×80cm×170cm

三、装置的基础配备装备装备

实验装置由控制屏、实验桌、交直线DC电源、测量仪表集合套件、负载集合套件、电机机组、实验箱式挂式模型块件、实验实验连接线及备品备件等含有概括。

（1）交流ACACAC电源部分

提供三相0～450V可调交流ACACAC电源，同时可得到一相0～250V可调的交流ACACAC电源，配备装备装备有一台三相同轴联动自耦调压器（规格6kVA、0～450V）。可调交流ACACAC电源输出设定有短路保护装置，当相间、线间过电流（A）（A）（A）及直接短路均能起到保护。控制屏的供电由启停按钮实行控制，同时设定有漏电声光警报、过压保护、相序指示、缺相指示功能；配备装备装备有三只指针式交流ACACAC电压（V）（V）（V）表，经过变换开关，可指示三相电网电压（V）（V）（V）和三相调压电压（V）（V）（V）。

（2）直线DC电源部分

«双路直线DC电源：一路0～250V（3A）可控直线DC励磁电源（设定有欠励保护、过流、短路及过压保护声光警报功能），另一路0～250V(20A)可控直线DC稳压电枢电源（过流、短路及过压保护声光警报功能），设定有内部、外部两种控制模式，内部控制模式下，经过实操实操操作面板上的电位器来调动直线DC电压（V）（V）（V）输出；外部控制模式下，经过外加给定信号来控制直线DC电压（V）（V）（V）输出，可用来电机闭环控制等实验；设定有一只直数字电压（V）（V）（V）表，经过开关变换，监示励磁电压（V）（V）（V）及电枢电压（V）（V）（V）输出。

同步电机励磁电源：0～100V（4A），带短路保、过流保护功能。
