新能源汽车燃料电池示教实训装置

新能源汽车燃料电池示教实验装置,交直线DC调动速度系统实验装置

一、功能特别点

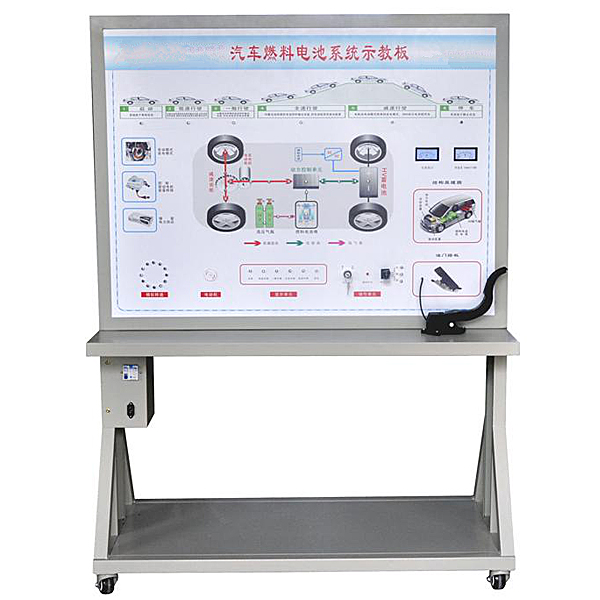

1、该设备完整展示了汽车燃料电池动力系统，可以动态模仿燃料电池系统的启动、低速行驶、一般行驶、全速行驶、减慢速度行驶和停车六种工况下的能量流动方向以及电机的运行状态。
2、实操实操操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧烧烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操实操操作面板打印有永不褪色的彩色电子线路图与作业原理示意图；学生可直观对照汽车燃料电池系统构造原理图和实物，认识和解析汽车燃料电池系统的作业原理。
3、实操实操操作面板上装配备装备装备有点火开关、工况开关、油门踏板、挡位开关、限限限制动作作作开关、转动速度表、电流（A）（A）（A）指示表等，并辅以发光二极管实行系统流向的动态指示，还设定有一台模仿电机用来演示电机的作业状态。
4、整体应用1.5mm厚冷轧板，严格按钣金加工工序技艺实操，经酸洗、喷塑，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，示教板底座上配备装备装备有30cm左右的桌面，便利放置图纸文档实验指导书、轻型检验测量试验仪表器具等。
5.应用普通220V交流ACACAC电源，经内部电子线路变压整流变换成12V直线DC电源，无需蓄电池，减少充电的麻烦，12V直线DC电源有防短路功能。
6.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器：点击进入后自动跳转到edrawings界面，模型均为三维（3D）（3D）（3D）模型，经过点击零部位件显露零部位件名称，可360°全方位旋转、放大、缩小、平移，同时可经过位移零部位件功能，将整个减慢速度器实行拆卸组装，同时可以选用主页按钮回到减慢速度器最初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能，可自由拖动横断面查看减慢速度器内部构造。
B.轴系构造的设计及虚拟拆卸装配界面可选零件认识、拆卸装配演示、实战实操。
1、零件认识：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维（3D）（3D）（3D）模型与零件名称，随意零件均可实行360°旋转
2、拆卸装配演示：内置2个案例，将鼠标位移到某一零件位置时（底座与轴承座除外），该零件自动放大，并显露零件名称，设定有拆卸与装配按钮，功能由系统自动完成轴系构造拆卸与装配。三维（3D）（3D）（3D）场景均可实行360°全方位旋转、放大、缩小、平移。
3、实战实操：三维（3D）（3D）（3D）零件整齐摆放于桌面，由学生手动选用对应的零件并位移至轴系构造上，摆放顺序正确而而而且位置正确时零件才能装配上去，设定有重新开始按钮，便利学生重新实行虚拟实验。将鼠标位移到某一零件位置时（底座与轴承座除外），该零件自动放大，并显露零件名称。
C、常见机械机构设计与拟真可选铰链四杆机构设计与解析、I\II型曲柄摇杆机构设计与解析、偏置曲柄滑块机构设计与解析、曲柄摆动导杆机构设计与解析、铰链四杆机构轨迹综合、偏心直动滚子推杆凸轮、对心直动平底推杆凸轮。




新能源汽车燃料电池示教实验装置,交直线DC调动速度系统实验装置

一、 设备基础简介

交直线DC调动速度实验装置是依据《电力拖动自动控制系统》、《直线DC调动速度》、《交流ACACAC变频调动速度》、《高级维修电工（交直线DC调动速度部分）》教学图纸文档实验指导书及实验指导书大纲的要求，为协作高等院校、职业培训技术院校相关专业实行的课程实验而推出的一套现代化综合电机及驱动系列实验设备。交直线DC调动速度实验装置主要实验和考核学生对交流ACACAC变频器和直线DC调动速度装置的功能数值设定和系统应用能力，经过对交流ACACAC变频器控制电子线路和所控制电机负载的精心设计，使学生经过实验掌控把握交流ACACAC电机变频控制各种经经经典型的作业状态；经过对直线DC调动速度装置主线路、控制线路和直线DC电机负载的精心设计，使学生经过实验掌控把握直线DC电机调动速度各种经经经典型的作业状态。

二、 功能指标：

1、作业电源：～3N/380V/50HZ

2、整机容量（KV）（KV）（KV）：≤1.5KVA

3、规格（mm）：1650×700×1580 （左右）。

4、重量（kg）（kg）（kg）：300Kg

5、作业环境：温度（℃）（℃）（℃）－10℃～＋40℃   相对湿度＜85%（25℃）

三、主要集合套件：

1. TS电源控制屏

 (1) 交流ACACAC电源

提供三相380V交流ACACAC电源，交流ACACAC电源输出处设定有过流保护技术，相间、线间过电流（A）（A）（A）及直接短路均能自动保护。配备装备装备有1只指针式交流ACACAC电压（V）（V）（V）表，经过变换开关指示三相电网电压（V）（V）（V）。

（2）稳压电源模型块

1）1路输出电压（V）（V）（V）均为0～30V，由多圈电位器连续调动，设定有预设式过流过载保护功能，输出最大电流（A）（A）（A）为2A，每路电源输出有0.5级数字电压（V）（V）（V）表指示。

2）提供直线DC220V/1A直线DC电源1路，为直线DC电机供电。

（3）仪表模型块

1）设定有交流ACACAC电压（V）（V）（V）表一只，测量界限0-450V，3为半数字显露。

2）设定有交流ACACAC电流（A）（A）（A）表一只，测量界限0-5A，3为半数字显露。

3）设定有直线DC电压（V）（V）（V）表一只，测量界限0-±300V，3为半数字显露。

4）设定有直线DC电流（A）（A）（A）表一只，测量界限0-±5A，3为半数字显露。

（4）设定有启动，停止，急停按钮各1个。

(5) 控制屏正面大凹槽内，设定有两根圆管，可挂仪表及实验部位件。凹槽下部设定有多个小圆形一相三芯220V电源插头座，供仪表等部位件供电用。控制屏两侧设定有三极220V电源插头座及三相四极380V电源插头座。
