网络工程技术实训装置

一、设备技术规格

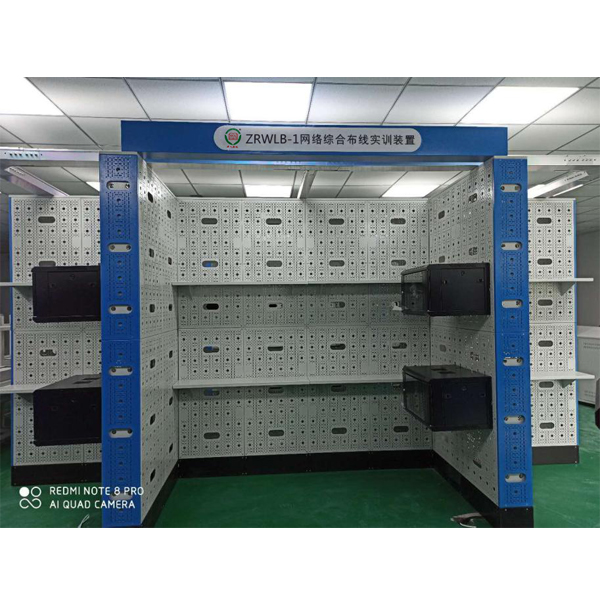

外观尺寸：标准模型块化拟真墙体，才用全钢构造，可以含有概括各种构造，单组模型块长1200mm×240mm×2600mm。

设备重量（kg）（kg）（kg）：500KG

设备含有概括：钢制墙体、6U墙储物储物储物柜、住宅信息箱、开放式桥架、电源系统

实验规模：每个实验墙面适用4-6名学生同时实验，每两个墙面形成1个模型块L型区域，4个模型块适用4组学生同时或者交叉实行综合布线7个子系统工程实验

实验项目：全钢构造大型模仿建筑物（群）拟真实验设备，按照1：10比例全拟真模仿一栋三层大楼内部构造，完成综合布线七大子系统实验环境。可按实验室境自由搭建。可以同时实行4个作业区、水平、垂直、设备间、进线间、建筑群等综合布线七个子系统布线实验。可以实行住宅信息箱的装配实验，含有概括墙面明装，墙体中嵌入式装配等，能够拓展为视频监控系统、消防报警、安防报警、智能家居、智能化工业监控等系统实验平台。

装配布置：+外观方法，按照教学需要和实验室大小实行自由搭建和集合。

虚拟多用表功能数值：

交流ACACAC电压（V）（V）（V）测量界限档位分：10、50、250、1000

直线DC电压（V）（V）（V）档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流（A）（A）（A）表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检验测量试验功能：垂直角度±15°距离1-30cm

三极管测量孔

二、设备特别点

1）装置应用全钢构造，模仿一栋建筑楼宇内部真实环境，除可实行综合布线工程技能实验外，也适合于智能楼宇安防监控实验使用。应用2.0mm优质冷轧铁板，内置各种互联网设备、插头座、线槽、机储物储物储物柜等装配孔，保证20000次无尘重复实操；拟真墙内部应用高强度龙骨支撑架支撑，全部铁板经过高强度铆钉固定在龙骨支撑架上，墙面平整无任何凹槽，模型块化集合装配，装置可全封闭，也可按照教学需求，实验装置背部全开放，学生可以直观看到墙体的内部，可在墙体内部按照教学需要，实行各种路由暗管装配。可视面积为≥6.24平方米。安全可靠，无尘化实操。如：8模型块装置可同时或者交叉模仿互联网综合布线工程的8个作业区、8个设备间、8个垂直、8个水平、8个管理等子系统实验。模型块化设计，能按教室尺寸合理布置，适合随意楼层装配。

2）装置专门为互联网布线及应用工程技术课程实验设计，墙面由多块长1200mm，宽600mm，厚2.0mm冷轧铁板制造而成，表面喷塑处置整理。背部嵌入M6螺孔≥72个，分为12排，每排6个，螺孔间距≥100mm。适合用M6螺丝快速装配互联网机储物储物储物柜、线槽和线管等设备与器件材料。预设M6高硬度螺孔、Φ6.5通孔、每张墙面预留大量Φ5X20mm条孔，孔距25mm，其中横向排列孔24排≥248个，纵向排列10列≥436个，适合用M5、M4、M3螺丝装配和固定信息技术类、物联网类、互联网安防系统装配与维护类、电工电子类的设备和器件材料。墙面预留Φ25穿线孔≥60个，分为11排六列，适合Φ20、Φ16等PVC或波纹管穿越布线。墙面预留Φ60X150手孔≥3个，分为3排，手臂能够轻松穿过，适合实验在背面装配螺母，也适合穿越装配100X50mm弱电桥架实操。

3）每个实验角区域装配备装备装备有楼层模仿板+支撑架2套，模仿三层建筑构造，每个角型区域配套2-3套，8个角共计16-24套6U实验机储物储物储物柜，冷轧铁板，坚固耐用，机储物储物储物柜五面设定有16个Φ25进出线孔，钢化玻璃门。

4）每个角区域配套住宅信息箱1套，长320毫米，宽160毫米，高240毫米，全钢构造，含有9英寸1U 6口超五类非屏蔽配线架2个、9英寸1U 8口SC 光纤配线架1个、9英寸1U 1进四出闭路电视配线架1个。装置可搭建各种互联网永久链路、信道链路平台，能够拓展为监控系统、报警、智能楼宇系统实验平台。

5）用电安全与触电急救虚拟拟真系统（提供演示及版权证书）：系统应用二维与三维（3D）（3D）（3D）集合的虚拟画面，教导学生用电的安全和急救方法，系统内设定有一相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，一相触电分维修带电断线、维修插头座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法应用应用3D虚拟拟真技术展示，经过渲染和润色，使模型看起来与真实部位件一般无二，画面逼真。经过实验能够对学生实行实验室安全用电教育，提升学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处置整理电气事故的实用实操措施，减少电气事故的发生。

6）三用表拟真系统（提供演示及版权证书）：本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统的功能有：电阻的测量、交流ACACAC电压（V）（V）（V）的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提醒并可以重置多用表）、晶体管的极性判别、直线DC电压（V）（V）（V）测量（通电流（A）（A）（A）表档时灯光亮）、直线DC电流（A）（A）（A）的测量、以及电容好坏的判别。本系统可随意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显露红圈，如未定位准确无红圈显露，可以在实行错误实操的时（如所选测量界限错误、所测数值错误等等），仪表指针将无反应、提醒错误重新测量等，本多用表可选用交流ACACAC电压（V）（V）（V）档，直线DC电压（V）（V）（V）档，电阻档，电流（A）（A）（A）档，电阻调0，并而而而且可放大显露数值，可清楚观看所测数值大小。学生可以经过本系统学习掌控把握掌控把握掌控把握多用表的正确使用方法。



互联网工程技术实验装置,嵌入式技术实验平台

一、基础简介

基于STM32系列嵌入式芯片，从嵌入式实验教学的特别点出发，基础功能实验电子线路应用一体化设计方法，创新拓展型实验电子线路应用单独模型块方法，需要时接入主板，既兼顾演示检验性实验、又考虑到综合设计和创新研究性实验的需要。主板上自带CPU编程下载连连连接口，是一款灵活性极强的集编程下载调动测量试验与一体的新型嵌入式实验教学平台，适合各层次学生实行嵌入式原理和应用方面的实验和创新。

二、特别点

1、完整的实验指导

专门针对此实验箱编制详细的实验指导书，相信您有了专业的实验箱和详细的指导书，会迅速掌控把握好ARM嵌入式技术，一定能快速入门，达到事半功倍的效果。

2、功能模型块完全单独

按照我们多年来的研发经验，和取听广大用户的建议，此款研发板应用最新理念——各功能模型块完全单独，互不干扰，减小初学者编程误区。板载丰富的实验硬件资源和连连连接口，并对外全部开放I/O口，既可简便的使用短路帽实行默认的资源连接（便利初学者直接使用），也可以取下短路帽后应用杜邦线连接单片机的随意I/O口线，轻松搭建自己的电子线路。协作本公司精心编写的大量C语言实验例程，可使用户快速掌控把握单片机原理及其实用连连连接口技术。同时可加强初学者对主板硬件电子线路的认识，尽快熟悉硬件电子线路。

三、支持多种CPU研发实验

标配STM32F103C8T6核心板，按照客户需求可以选配其它单片机核心板，从而完成对各种CPU芯片的支持拓展。
