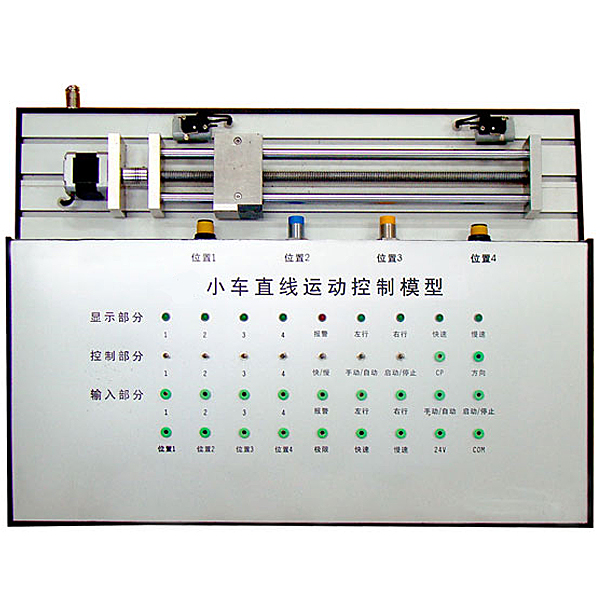

直线运动PLC实验装置

注：单独配备装备装备plc、变频器，也可协作PLC变频调动速度实验装置使用

基础简介

是一套工业自动化生产线小车动作控制过程的缩微模型，应用步进电机滚珠丝杠传动系统，完成传动和定位要求。造型精美、体积紧凑、重量（kg）（kg）（kg）轻、坚固耐用，应用步进电机控制高重量（kg）（kg）驱动方案，有力保证系统平稳、精密和快捷响应能力。行程界限400MM，装备有金属感应（NPN）、霍尔（NPN）、光电传感器（NPN）反馈控制，能适用大中专院校可编程控制器技术的教学、课程设计和毕业设计。

技术功能数值

电源：一相AC220V、50Hz
功率（W）（W）（W）：<200W
尺寸：不小于600*400*220mm

设备构造：

步进电机控制实验模型台架为金属构造，实验考核装置模型块的I/O 端子、各常用模型块与的连接端子，均与安全插头座连接，使用带安全插头的实验连接线实行电子线路连接；各指令开关、光电开关、传感器和指示元件的电子线路，则经过端子排实行连接。插拔线连接电子线路与端子连接电子线路相集合，既保证学生基础技能的实验、形成和巩固，又保证电子线路连接的快速、安全和可靠。

实验项目：

1．机电设备的装配与调动测量试验
（1）传动装置同轴度的调动
（2）滚珠丝杠的装配与调动
（3）搬运设备装配与调动测量试验
2．电气控制电子线路的装配与PLC编程
（1）电机正反转控制电子线路的连接与程序语言编写
（2）电机控制电子线路的连接与程序语言编写
3．自动控制系统的装配与调动测量试验
（1）传感器的装配与调动测量试验
（2）的自动控制
（3）机电一体化的自动控制
4．可用来考核或竞技比赛，可考察的职业能力
（1）机械构件的装配与调动能力
（2）机电设备的装配与调动测量试验能力
（3）电子线路装配能力
（4）电动系统的装配与调动测量试验能力
（5）机电一体化设备的控制程序的编写能力
（6）自动控制系统的装配与调动测量试验能力
5、综合实验内容：
1）直线动作实验
2）往返动作实验
3）金属感应片限位实验
4）深色感应片限位实验
5）磁性感应片限位实验
6）传感器自行选用
7）不一样层次往返实验
8）多级别A-C-B-A往返实验
