中人教仪厂
--15DT 自动扶梯部位件装配与调节实验设备(工程型)
自动扶梯是以电力驱动,在一定方向上能够大量、连续运送乘客的开放式运输机械。设定有构造紧凑、安全可靠、装配维修简便便利等特别点。因此,在客流量大而集中的场所,如车站、码头、商场等处,得以广泛应用。自动扶梯的核心部位件是两根链条,它们绕着两对齿轮实行循环转动。在扶梯顶部,有一台电机驱动传动齿轮,以转动链圈。经经典型的自动扶梯使用100马力的发动机来转动齿轮。发动机和链条系统全部装配在桁架中,构架是指在两个楼层间延伸的金属构造。
与传送带位移一个平面不一样,链圈位移的是一组台阶。自动扶梯最有趣的地方是这些台阶的位移方法。链条位移时,台阶一直保持水平。在自动扶梯的顶部和下部,台阶彼此折叠,形成一个平台。这样使上、下自动扶梯对比容易。
自动扶梯上的每一个台阶全部有两组轮子,它们沿着两个分离的轨道转动。上部装置(靠近台阶顶部的轮子)与转动的链条相连,并由位于自动扶梯顶部的驱动齿轮拉动。其他组的轮子只是沿着轨道滑动,跟在第一组轮子后面。两条轨道彼此隔开,这样可使每个台阶保持水平。在自动扶梯的顶部和下部,轨道呈水平位置,从而使台阶展平。每个台阶内部有一连串的凹槽,以便在展平的过程中与前后两个台阶连接在一起。除转动主链环外,自动扶梯中的电机还能位移扶手。扶手只是一条绕着一连串轮子实行循环的橡胶输送带。该输送带是精确配备的,以便与台阶的位移速度完全相同,让乘用者感到平稳。
自动扶梯系统不像电梯那样能够使人上升几十层楼,但很适用来提供短距离运输。这是因为自动扶梯的高负载率。电梯满员后,必须等它到达指定楼层并返回后其他人才能上电梯。而在自动扶梯上,只要有一个人到达上层,就会为其他人腾出位置。
--15DT自动扶梯考试技能培训考核实验装置是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修劳动局电工鉴定所(站)特种电梯考试等单位的自动扶梯考试及plc电气控制教学、考核而研制,可用来课堂演示、电梯电气控制原理性实操及实验实习。实验装置人为隐蔽地设定了几十项电子回路故障,学生借助原理图解析、判别故障,全面真实的理解电梯电气故障及排除,是实行技能培训考核的理想设备,教学效果真实显著。

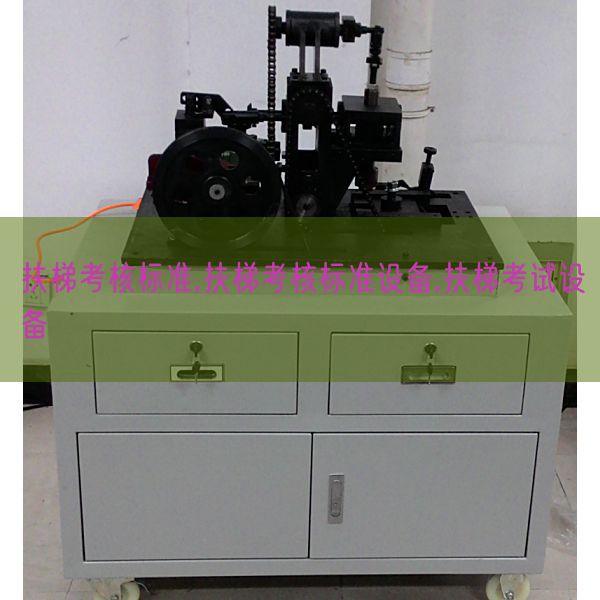

以上为参考图,以实物为准
一、技术功能数值参考规格
1. 写入电源:三相四线(或三相五线)AC380V±10% 50Hz
2. 整机容量(KV):<8kVA
3. 提升高度:2000mm
4. 控制方法:PLC+变频自起动控制。
5. 监控系统:电压(V)、电流(A)工况就地实时监控。
6. 故障模型块:设定有30位常见故障模仿设定功能。
7. 安全保护:设定有保护接地、过载、过流、漏电流(A)保护功能,安全符合国家标准。
8. 外观尺寸:7500mm(长)×1600mm(宽)×3600mm(高)
9. 实验桌尺寸:1680×710×1050mm
10. 辅助梯尺寸:1400×600×2180mm
11. 装置构造:实验电梯为钢构造,实验台为钢制双层亚光密纹喷塑构造,坚固耐用。
二、实验装置的基础配备
1、交流ACAC供电电源:提供三相五线交流ACAC电源(AC380V),带有过流漏电保护措施。
2、人身安全保护体系统:实验台上装备有电流(A)型漏电保护装置,控制屏内线路或强电输出线路若有漏电现象,立即切断电源,保证实验人员和设备安全。
3、实验台:操作面板上装配备有电压(V)和电流(A)监控表,可以就地实时直观地查看电梯的作业状态,电梯形态逼真;完全应用工业实际使用的电梯研制而成。电梯配备装备有完整而详细的线路原理图,便利解析设备作业原理及线路故障解析和排除。配备有故障模仿设定液晶显露装置,上下机房、外侧为全透明式。
4、故障设定:操作面板按照不一样配备设定有20-28不等的故障开关,29-32为备用的开关,便利教学过程中随机设定电梯安全线路故障,充分适应教学内容改变的需要。
5、实验桌:实验桌由工业标准铝型材搭建,型材表面经过电氧化处置整理,美观大方、经久耐用。桌面应用高密度板材,构造坚固,造型美观大方;设定有两个大抽屉,用来放置工量具及图纸文档实验指导书等。
三、实验项目及主要内容:
1、让学生熟悉工业常用人行道扶梯的作业原理、构造构成,低压电器的构造及原理。设定有标准扶梯的全部安全保护和作业装置,能够乘人运行。
2、经过解析电气原理图,学生借助原理图解析,掌控把握电梯的安全保护和作业形态;并经过解析测量,找出故障点所在位置,深刻理解电梯的运行原理。
3、提升学生实际的动手解析能力,实际提升技能实操水平。
4、经过对电梯故障的解析、排除,完成电梯常见故障的认识和理解。
5、经过对三菱PLC主机的编程,理解PLC程序的编程原则和方法。
四、自动扶梯的构造特别点
1.构造特别点
自动扶梯是以电力驱动,在一定方向上能够大量、连续运送乘客的开放式运输机械。设定有构造紧凑、安全可靠、装配维修简便便利等特别点。因此,在客流量大而集中的场所,如车站、码头、商场等处,得以广泛应用。本扶梯具备运输能力,各传动零件均应用金属件精制而成。
本扶梯具备运输能力,各传动零件均应用金属件精制而成。
2.扶梯尺寸
五、自动扶梯技术规格表
序 号 |
内 容 |
非标 |
1 |
总体说明 |
|
1.1 |
电梯编号:L1-L2 |
|
1.2 |
建筑物类型:百货商场 |
|
1.3 |
扶手支撑架类型:苗条型 |
|
1.4 |
扶手支撑架高度: 900mm |
|
1.5 |
适用标准 :GB16899-1997 |
|
2 |
主要技术功能数值: |
|
2.1 |
装配方法 :室内 |
|
2.2 |
布置方法 :单台 |
|
2.3 |
提升高度 :2000mm |
|
2.4 |
倾角 :35º |
|
2.5 |
梯级宽度 :1000mm |
|
2.6 |
水平梯级 :2K |
|
2.7 |
速度 : 0.5 m/s |
|
2.8 |
供电方法 :三相五线制 |
|
2.9 |
电机电压(V) :380V |
|
2.10 |
照明电压(V) :36V |
|
2.11 |
频率 :50HZ |
|
2.12 |
减慢速度机 :蜗轮蜗杆 |
|
2.13 |
控制屏装配 :桁架内 |
|
2.14 |
起动 :星、三角 |
|
2.15 |
起动方法 :钥匙 |
|
3 |
型材 |
|
3.1 |
扶手支撑架型材 :发纹不锈钢 |
|
3.2 |
护壁板 :透明钢化玻璃 |
|
3.3 |
内盖板 :发纹不锈钢 |
|
3.4 |
外盖板 :发纹不锈钢 |
|
3.5 |
围裙板 :发纹不锈钢 |
|
3.6 |
梯级 :不锈钢 |
|
3.7 |
梯级颜色 :黑色(带黄边框) |
|
3.8 |
扶手带 :黑色 |
|
3.9 |
前沿板及盖板 :发纹不锈钢 |
|
3.10 |
梳齿 :合成树脂 |
|
4 |
故障显露(中文) |
|
5 |
变频节能功能 |
|
六、自动扶梯主要功能
序号 |
功能名称 |
功能说明 |
备注 |
1 |
双向运行 |
实操上下进出口处钥匙开关,可完成上行或下行 |
|
2 |
紧急停止 |
按上下进出口处急停按钮,可使扶梯停止运行 |
|
3 |
检修运行 |
实操检修盒,可实行检修点动运行 |
|
4 |
梯级安全照明 |
扶梯上下部的梯级下方装备有照明灯提醒乘客注意安全 |
|
5 |
扶手带入口安全装置 |
扶手带入口处有异物则设备停止运行 |
|
6 |
梯级安全运行装置 |
梯级发生断裂下陷时设备停止运行 |
|
7 |
梳齿板安全装置 |
梯级与梳齿板之间夹入异物则设备停止运行 |
|
8 |
扶手带安全装置 |
发生扶手带断裂则设备停止运行 |
|
9 |
梯级链安全装置 |
梯级链断裂或超过延伸长度则设备停止运行 |
|
10 |
围裙板安全装置 |
梯级与围裙板之间夹入异物则设备停止运行 |
|
11 |
超欠速安全装置 |
当设备运行速度大于规格限定速度的20%或下于规格限定速度的80%时,设备停止运行 |
|
12 |
超载安全装置 |
运行电流(A)大于规格限定电流(A)15%则设备停止运行 |
|
13 |
松闸安全装置 |
限限制动作作装置没有安全打开或失灵则设备停止运行 |
|
14 |
静电保护 |
消除梯级运行(踏板)在运行中产生的静电 |
|
15 |
驱动链断链保护 |
当驱动链断裂或过长时设备停止运行 |
|
16 |
非实操逆转保护 |
设备和扶手带的运行方向与指定方向相反时设备停止运行 |
|
17 |
断、错相保护 |
动力电源缺相或错相时设备停止运行 |
|
18 |
短路保护 |
电源线路短路时设备停止运行 |
|
19 |
故障显露(中文) |
设备运行发生故障时,自动显露故障发生部位 |
|
20 |
变频驱动 |
使设备启动平稳,无乘客时慢速或停止,可节能40%,减少蜂值电流(A)70% |
|
七、主要实验项目:
扶梯扶手带装配与调节实验设备
扶梯梯级装配与调节实验设备
扶梯曳引机系统装配与调节实验设备
扶梯驱动机构装配与调节实验设备
扶梯机械防逆转系统、电气防逆转系统装配与调节测试实验设备
扶梯润滑系统组装与实验实验设备
扶梯安全保护系统组装与动作实验实验设备。
