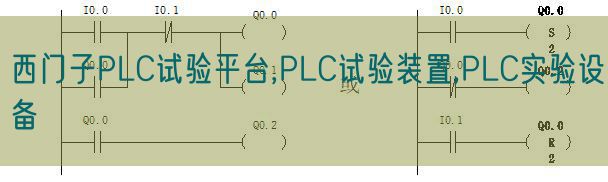

西门子PLC试验平台,PLC试验装置,PLC实验设备
时间：2024-12-02 22:00:13 点击次数：
中人教仪厂
一、装置特别点
1、西门子PLC试验平台应用积木结合式构造，含开关量、模仿量、变频调节速度、触摸彩屏、总线通信模型块等，配套组态监控系统、拟真实验系统，完成拟真化、信息化、互联网实验教学，体现实验教学的互联网性和系统性。
2、项目实验模型块：西门子PLC试验平台运用目前经经典型的可编程控制器及总线技术完成对工业生产中模仿对象，实物模型中的逻辑、模仿、过程、动作等的控制实验，完成学生认识、设计、装配、调节测试、检修等多种技能实验。PLC实验对象形像逼真，接近工业现场的实际应用，经过本实验装置的实训，学生很快就能适应现场的作业。
3、应用西门子S7-1500系列可编程控制器，功能强大，功能优越，应用模型块化设计，结合灵活。
4、应用西门子G120变频器，功能广泛，动态响应高，驱动功能高。
5、应用工业及7寸触摸屏，兼容性强，画面编辑功能强，图库丰富，适用日常教学需求和工业控制要求。
二、技术功能
1、写入电源：三相四线（或三相五线）～380V±10% 50Hz
2、作业环境：温度（℃）-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<400m
3、装置容量（KV）：＜0.5KVA
4、重 量：＜110Kg
5、外观尺寸：1600mm×750mm×1600mm
6、安全保护：设定有漏电压（V）、漏电流（A）保护装置，安全符合国家标准
三、基础配备及功能
西门子PLC试验平台由控制屏、实验桌、主机实验结合套件、实验模型块（含丰富的工业现场设备模仿实验对象）、变频器箱式挂式模块件、触摸屏箱式挂式模块件、交直线DC电机、总线单元、通信模型块、电机导轨、测速机构等构成。
（一）控制屏（钢制双层亚光密纹喷塑构造，金属铝操作面板）
1、交流ACAC电源控制单元
三相四线380V交流ACAC电源经空气开关后给装置供电，电网电压（V）表监控电网电压（V），设定有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时设定有漏电警报指示及警报复位。
提供三相四线380V、一相220V电源各一组，由启停开关控制输出，并设定有保险丝保护。
2、定时器兼报警记录仪
定时器兼报警记录仪，平时作时钟使用，设定有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或实操错误所造成的漏电警报次数。
3、直线DC电源、直线DC电压（V）/电流（A）表、逻辑输出及指示等
直线DC电压（V）：0～10V可调输出；直线DC电流（A）：4～20mA可调输出；直线DC数字电压（V）表/电流（A）表；电压（V）表测量范围0～200V、写入阻抗为10MΩ、精确度0.5级；电流（A）表测量范围0～200 mA、精确度0.5级；同时设定有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直线DC24V继电器、信号变换座若干。
4、主机实验结合套件
配备西门子S7-1500（CPU1515-2PN）系列 PLC主机，配备装备数字量写入输出模型块I/O（16DI/16DO），模仿量模型块I/O（4AI/2AO），配套通信编程电缆（也可选用其他品牌主机，价格另仪）
5.变频器结合套件
配备西门子G120变频器，响应速度快，功能优越。
6.触摸屏实验结合套件
西门子TP1500触摸屏，界面实操简便，图库丰富，实操性强。
（二）实验箱式挂式模块件
|
序号 |
编号 |
控制对象实验模型块 |
实验教学目标 |
|
1 |
SX1 |
抢答器/音乐喷泉 |
经过对抢答系统中各组人员抢答时序的监视和控制，掌控把握条件判别控制指令的编写方法；经过对音乐喷泉控制系统中"水流"及音乐的循环控制，掌控把握循环指令的编写方法。 |
|
2 |
SX2 |
装配流水线/十字路口交通灯 |
经过对"生产流水线"顺序加工过程及十字路口交通灯路况信号控制，掌控把握顺序控制指令的编写方法。 |
|
3 |
SX3 |
水塔水位/天塔之光 |
经过对"水塔水位"和"储水池水位"改变过程的判别，理解简便逻辑控制指令的编写方法。经过对天塔之光闪亮过程的移位控制，掌控把握移位寄存器指令的编写方法。 |
|
4 |
SX4 |
自动送料装车/传送带 |
经过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌控把握较复杂逻辑控制指令的编写方法。 |
|
5 |
SX5 |
多种液体混合装置 |
经过对"液体混合装置"中不一样液体比例及液体混合时搅拌时间的控制，掌控把握条件判别指令及各种不一样类型的定时器指令的编写方法。 |
|
6 |
SX6 |
自动售货机 |
经过用用户投币数目的识别和自动售货机中各种"货物"的进出控制，掌控把握各种计数器指令及对比输出指令的编写方法。 |
|
7 |
SX7 |
自控轧钢机/邮件分拣机 |
经过对自控轧钢机和邮件分拣机材料（"钢锭"邮件"）来料数量、来料类别识别及对各种执行器（例如"电机"）启停时序的控制，掌控把握数值运算指令及中断指令的编写方法。 |
|
8 |
SX8 |
机械手控制/自控成型机 |
经过对机械手停留"位置"及自控成型机各方向"液缸位置"的控制，掌控把握一个完整工业应用系统中的较简便逻辑控制程序的编写能力。 |
|
9 |
SX9 |
加工中心 |
经过对加工中心中各方向"电机"运行方向及"刀库"进出刀、换刀过程的控制，掌控把握一个完整工业应用系统中的较复杂逻辑控制的编写能力。 |
|
10 |
SX10 |
四层电梯 |
经过对一个完整的四层电梯模型的综合控制，初步掌控把握PLC控制系统的解析、I/O分配、设计I/O接线图、接线、编程、调节测试等作业过程的综合知识。 |
|
11 |
SX11 |
直线动作：（实物）步进电机系统由驱动电子回路、步进电机、刻度盘、指针等构成；
直线动作系统由电机、同步带、光电传感器、导轨、位移块等构成。 |
经过运用PLC对直线动作实物模型块的控制，初步理解步进电机方向、拍数的控制及直线动作检验测试、定位控制。 |
|
12 |
SX12 |
自动洗衣机/电镀生产线 |
经过对洗衣机进出水时间、洗涤流程及电镀生产线中物块侵入不一样溶液的时间、方法、先后顺序的控制，掌控把握多点PLC控制系统的综合应用能力。 |
|
13 |
SX13 |
直线DC电机控制/温度（℃）控制
（模仿量控制） |
经过对直线DC电机系统中脉冲信号收集、转动速度控制（电压（V）量）及温度（℃）控制系统中的温度（℃）功能数值的控制，掌控把握高速计数器指令、模仿量处置整理指令、PID指令的使用。 |
|
14 |
WK1 |
经经典型电机控制实操单元：施耐德交流ACAC接触器3只；时间继电器1只，3个按钮，3只交流ACAC指示灯，2只热继电器，元件配备专用底座。 |
掌控把握一般强电系统的装配和调节测试作业过程知识，完成PLC方法的电机经经典型运行控制；掌控把握装配和调节测试PLC电气控制系统的有关知识。 |
|
15 |
WK2 |
网孔板 |
学会电气控制系统中各元件的布置规划、装配、调节测试过程知识。 |
|
16 |
BP1 |
变频器实验结合套件：配备西门子G120变频器 |
初步设定有综合应用变频器的能力，理解变频调节速度在实际中的应用，掌控把握变频器调节速度技术及PLC综合控制技术。 |
|
17 |
CM1 |
触摸屏实验结合套件：7寸
|
理解工业触摸屏的功能及使用方法、掌控把握与PLC之间的通信知识，并掌控把握复位、置位、交替等功能键、图形（弯弯曲线）显露、动态画面跟踪在触摸屏中的完成方法。 |
（三）电机导轨、光码盘测速系统及数字显露转动速度表
含有光码盘测速系统（配备有进口光电编码器）、数字显露转动速度表及固定电机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与编码盘之间连接的同心度不超过±5丝，电机运行噪声小，实验功能数值经经典型，能良好适用实验要求。在导轨操作面板上设定有五位数字显露转动速度表，显露当前转动速度；设定有电压（V）反馈信号；同时设定有光电编码信号输出，含有概括A、B两个通道；能够完成各种速度开/闭环及定位实验。
（四）三相鼠笼异步电机：交流ACAC380V/△
（六）实验桌
实验桌为钢制双层亚光密纹喷塑构造，桌面为防火烧、防水浸、耐磨损高密度板；左右设定有两个大抽屉（带锁），用来放置工量具及图纸文档实验指导书，电脑桌联体设计，造型美观大方。
四、实验项目
（一）PLC基础技能实验
1.PLC认识实验（软硬件构造、系统构成、基础指令练习、接线、编程下载等）
2.经经典型电机控制实操实验（点动、自锁、正反转、星三角换接启动等）
3.PLC拟真实验
（二）PLC模仿控制应用实验
4.数码显露控制
5.抢答器控制（优先级、数值运算，设定有声效功能）
6.天塔之光控制（闪烁、发射、流水型）
7.音乐喷泉控制（设定有声效功能）
8.十字路口交通灯控制
9.水塔水位控制
10.自动送料装车系统控制
11.四节传送带控制
12.装配流水线控制
13.多种液体混合装置控制
14.自控成型机控制
15全自动洗衣机控制（设定有声效功能）
16.电镀生产线控制
17.自控轧钢机控制
18.邮件分拣机控制
19.自动售货机控制
20.机械手控制
21.三层电梯控制
22.四层电梯控制（实物）
23.加工中心控制（实物）
（三）PLC实物控制实验
24.直线动作位置识别、动作轨迹控制、定位控制
25.步进电机动作控制
26.直线DC电机控制
27.温度（℃）控制
（四）PLC高级技能实验（设计、装配、调节测试及检修）
28.C620车床的电气控制线路
29.卧式车床电气控制线路
30.机床两地控制线路
31.M7130平面磨床的电气控制线路
32.Z3040摇臂钻床的电气控制线路
33.液压滑台式自动攻螺纹机的电气控制线路
34.运行小车的电气控制线路
（五）PLC、变频器、触摸屏综合应用技能实验
35.变频器功能功能数值设定与实操
36.变频器操作面板实操与运行
37.变频器无级调节速度
38.外部端子点动控制
39.变频器控制电机正反转
40.多段速度选用变频调节速度
41.外部模仿量(电压（V）/电流（A））控制方法的变频调节速度
42.PLC控制变频器外部端子的电机正反转
43.PLC数字量控制方法的多段速
44.PLC数字量控制方法的电机降压启动
45.PLC控制变频器外部端子的电机运行时间控制
46. 基于PLC模仿量控制变频开环调节速度
47. 基于触摸屏控制方法的基础指令编程练习
48. 触摸屏画面等级设定及实操
49. 触摸屏画面变换实操
50. 基于触摸屏控制方法的LED控制
51. 基于触摸屏控制方法的电机运行时间控制
52. 基于触摸屏控制方法的抢答器控制
53. 基于触摸屏控制方法的四节传送带控制
54. 基于触摸屏控制方法的运料小车控制
55. 基于触摸屏控制方法的自动供水控制
56. 基于触摸屏控制方法的多段速控制
六、配备：
|
名 称 |
型 号 |
数量 |
单 位 |
备注 |
|
实验屏 |
西门子PLC试验平台 |
1 |
台 |
|
|
电源控制屏 |
西门子PLC试验屏 |
1 |
台 |
钢制喷塑 |
|
实验桌 |
|
1 |
张 |
铝木构造 |
|
PLC主机 |
CPU1515-2PN、数字量写入输出模型块、模仿量写入输出模型块 |
1 |
台 |
|
|
MMC |
|
1 |
张 |
|
|
|
触摸屏通讯线 |
1 |
条 |
|
|
网线 |
1 |
条 |
|
|
实验箱式挂式模块件 |
抢答器/音乐喷泉 |
1 |
块 |
|
|
装配流水线/十字路口交通灯 |
1 |
块 |
|
|
水塔水位/天塔之光 |
1 |
块 |
|
|
自动送料装车/四节传送带 |
1 |
块 |
|
|
多种液体混合装置 |
1 |
块 |
|
|
自动售货机 |
1 |
块 |
|
|
自控轧钢机/邮件分拣机 |
1 |
块 |
|
|
机械手控制/自控成型机 |
1 |
块 |
|
|
加工中心 |
1 |
块 |
|
|
四层电梯 |
1 |
块 |
|
|
步进电机/直线动作 |
1 |
块 |
|
|
自动洗衣机/电镀生产线 |
1 |
块 |
|
|
直线DC电机控制/温度（℃）控制 |
1 |
块 |
|
|
电机控制实操单元 |
1 |
块 |
|
|
网孔板 |
1 |
块 |
|
|
变频器实验箱式挂式模块件（G120） |
1 |
块 |
|
|
触摸屏实验箱 （TP1500） |
1 |
块 |
|
|
三相电机 |
380V/180W |
1 |
台 |
|
|
系统 |
演示板原程序及西门子编程系统 |
1 |
套 |
|
|
说明书 |
实验指导 |
1 |
册 |
|
|
连接线 |
实验连接线50cm自锁线 |
50 |
条 |
|
|
15cm自锁线 |
10 |
条 |
|
|
系统排线 |
1 |
条 |
|
|
4mm电机安全叠加线 |
30 |
条 |
|
