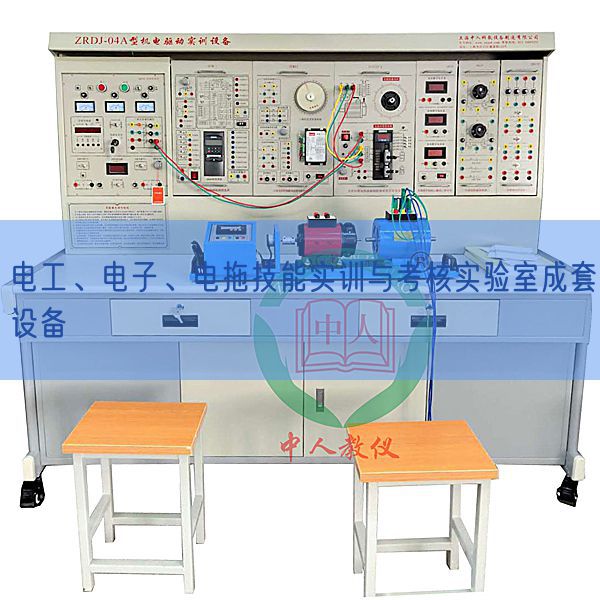

电工、电子、电拖技能实训与考核实验室成套设备

-755B 电工、电子、电拖技能实验与考核实验室成套设备

一、设备简介：
本电工电子电力拖动实验室适用来高等、中等、职校及技术电工学、电工原理、电子技术等课程实验。可完成交直线DC、振荡、磁路电子回路、运算放大器、整流电子回路、交直线DC放大电子回路·数字逻辑电子回路等电子回路实验。该设备是现有实验室设备的更新换代或新建、扩建实验窒的理想设备。它的配备装备是学校上水平、上等级的重要标识。 该设备是通用电工、电子实验室设备"的基础上多加了电力拖动实验设备，除能完成前者全部实验内容外，能完成教学大纲要求的电力拖动实验。该设备研制成功，解决了广大学校实验元件难以购置、难以管理、难能可贵以开出实验课的烦恼。该设备把电工学、电工原理、电子技术、电力拖动控制线路实验有机地融于一体，大大节省实验室，节省管理人员，节省资金。大大捉高了管理水平，规划化程度，大大减轻了教师实验准备作业。该设备是学校一步到位、上规模、上档次的理想选用。


二、实验台及实操桌构造：
1、实验台包括与功能：
1.1 电源及功能数值：
1.1.1　写入电源：三相四线电源，写入时指示灯亮
1.1.2　电源输出：有嵌入式保险盒和漏电开关二级保护功能，一个应急开关。
A组：监视电压（V）表：经过换相开关指示三相输出电压（V）。
B组：三相电源输出：由三相电源插头座和安全接线座输出电压（V），经过万能开关控制三相电的输出，以提升安全性。
C组：0-220V电源输出：一组万能插头座。为各种仪表器具提供作业电源。
D组：可调交直线DC电源：一台0.5KVA一相调压器，输出0－240V交直线DC电源，电压（V）输出有表指示。
E组：固定直线DC稳压电源：输出电压（V）5V，输出电流（A）最大500mA。
F组：恒流稳压电源：双路0-30V稳压输出，内置式继电器自动换档。多圈电位器连续调动，使用便利。输出最大电流（A）为1.5A，设定有预设式限流保护功能，输出由0.5级数字电流（A）表、电压（V）表指示，电压（V）平稳度＜10-2，负载平稳度＜10-2，纹波电压（V）＜5mv。
1.2 单次脉冲源：每拨按一次钮子开关可得到一组正负脉冲。
1.3 函数信号发生器输出正弦波、三角波、矩形波。
1.3.1 频率界限：5HZ-550KHZ分五个频段
1.3.2 频率指示：由HZ表直接读出
1.3.3 电压（V）输出界限：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0db、20db、40db设定有连续细调功能。
　　　　　　 矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
　　　　　　 三角波：5HZ-550KHZ>１V
1.4 音频功率（W）放大器：写入音频电压（V）不低于10mv，输出功率（W）不小于1W，音量可调，内有喇叭，用来放大器电子回路扩音，也可作信号寻迹仪表器具使用。
1.5 智能型直线DC数字电流（A）表：精确度0.5级，应用ICL公司高功能AD变换器配以高速MPU单元设计而成经过键控、数字显露窗口完成人机对话功能控制模式。设定有自动与手动测量范围，20mA、200mA、2000mA三档，测量界限：0-2000mA。设定有数值存储与查询、超测量范围报警、指示功能。
1.6 变压器：内置式220V/12＋24V，功率（W）25W。
1.7　喇叭：8Ω,0.5W内置式。
1.8　蜂鸣器：内置式；
1.9　灯头座：250V、4A灯头座一只，用来实验中电子回路的检验等，固定在实验台上，使用便利、安全。
1.10 智能型多功能交流AC测量电表：经过选用键能同时测量作业电子回路中电流（A）I、电压（V）U、功率（W）Kw、电能Kwh、作业时间T。八位液晶显露。
2、实验实操桌：由双面饰操作面板制成，不变形，不褪色。尺寸：160×70×80cm，铝制框体结构，造型美观大方，中间设定有抽屉，放置工量具，左右二只储物储物柜，用来储物元件。

三、包括与配备装备(以二十四座为例)
1、电工电子电力拖动实验考核装置实操桌12张，一桌二座，实操桌桌面中央设定通用九孔继电控制实验插板(尺寸:45×70cm)。继电控制实验按照电子回路要求插上电气元件布线实验。元件已装在特制元件盒上，实验便利、快捷。每张实操桌配备有一粒胶皮板，保护插板和桌面(如需要在桌上放置电机、电子线路焊接等)。
2、电工电子电力拖动实验考核装置示教控制台1台：由示教实验实操桌、实验台、演示控制屏构成，能分别控制12台学生实验台的电源。尺寸为160×70cm。
3、电工电子电力拖动实验考核装置实验台，共12台，每张学生实验实操桌上配备1台。

四、实验项目： 电工部分：

1、低压验电表的使用。	22、小型变压器故障查验与排除。
2、灭火器的实操方法。	23、三相鼠笼式电机的拆卸装配与测量试验。
3、口对口人工呼吸法和胸外心脏压挤法查看。	24、三相鼠笼式电机运行巡视。
4、常用工量具的使用与识别。	25、三相鼠笼式异步电机的定期检修。
5、常用实验连接线的连接和绝缘的恢复。	26、三相鼠笼式异步电机故障解析。
6、电烙铁的拆卸装配与焊接技能实训。	27、定子绕组局部故障的排除。
7、电工识图实训。	28、一相电容式电机绕组的拆换。
8、配电板装配。	29、一相电容式电机故障与排除。
9、室内配线。	30、手动正转控制线路的装配与检修实训。
10、室内照明线路装配。	31、接触器点动正转控制
11、电流（A）表、电压（V）表的装配。	32、设定有自锁的正转控制。
12、万用表变换开关的使用和读数。	33、设定有过载保护的正转控制。
13、交流AC电压（V）的测量。	34、接触器联锁的正反转控制。
14、直线DC电压（V）、直线DC电流（A）的测量。	35、按钮联锁的正反转控制线路。
15、电阻的测量。	36、按钮、接触器复合联锁的控制线路。
16、兆欧表、钳形电流（A）表接地电阻测量仪的使用。	37、接触器控制Y－△降压控制。
17、常用开关类电器拆卸装配。	38、X62－W型铣床主轴与进给电机的联锁控制。
18、交流AC接触器的拆卸与组装。	39、时间继电器控制Y－△降压起动控制。
19、热继电器与时间继电器的拆卸和组装。	40、C620－1型车床控制线路的模仿装配。
20、常用启动器的构造查看及检验测试。	41、直线DC电机的拆卸装配实训（教师演示）。
21、小型变压器的制作。	42、直线DC电机的检修实训（老师演示）。

电子部分：

1、常用仪表器具仪表的使用；	14、语音报警喇叭的制作与实验；
2、常用电子元件的识别与检验测试；	15、逻辑测量试验器的制作与测量试验；
3、电烙铁拆卸装配与电子锡焊技能实训；	16、正负脉冲信号的制作与测量试验；
4、印刷线路板的制作；	17、智力竞赛抢答器的制作；
5、三端包括稳压直线DC电源的制作；	18、水位报警器电子回路的制作；
6、串联型直线DC稳压电源的制作；	19、迷你闪光彩灯的制作；
7、低频信号电压（V）放大器的装配与测量试验；	20、光控音乐门铃；
8、设定有负反馈信号放大器电子回路的制作与测量试验；	21、实用模仿自然风控制器的制作；
9、文式桥振荡器的焊接与调节测试；	22、台灯调光电子回路；
10、电池电压（V）监视电子回路的制作与测量试验；	23、实用CMOS触摸锁钥电子回路；
11、电子催眠器电子回路的制作；	24、自动充电器的制作；
12、模仿"知了"电子电子回路的制作实验；	25、半导体收音机的组装与调节测试。
13、实用声控、光控节电照明灯的制作与实验；

电力拖动部分：

l、闸刀开关正转控制线路	13、接触器控制Y/△降压起动
2、接触器点动正转控制线路	14、时间继电器控制Y/△降压起动
3、设定有自锁的正转控制线路	15、QX3-13型Y/△自动起动控制线路
4、设定有过载保护的正转控制线路	16、半波整流能耗限制动作控制线路
5、倒顺开关控制正反转控制线路	17、全波整流能耗限制动作控制线路
6、接触器联锁的正反转控制线路	18、C620车床电气控制线路
7、按钮联锁的正反转控制线路	19、手动降压起动
8、按钮接触器复合联锁控制线路	20、一相运行反接限制动作控制线路
9、自动往返行程控制线路	21、电动葫芦电气控制线路
10、接触器控制串联电阻降压起动线路	22、C6163车床电气控制线路
11、时间继电器控制串联电阻降压控制线路	23、控制电子回路联锁控制线路
12、手动Y/△降压起动	24、主电子回路联锁控制线路

运用上述24项实验元件，还可完成几十项实验，在此不一一举例。
