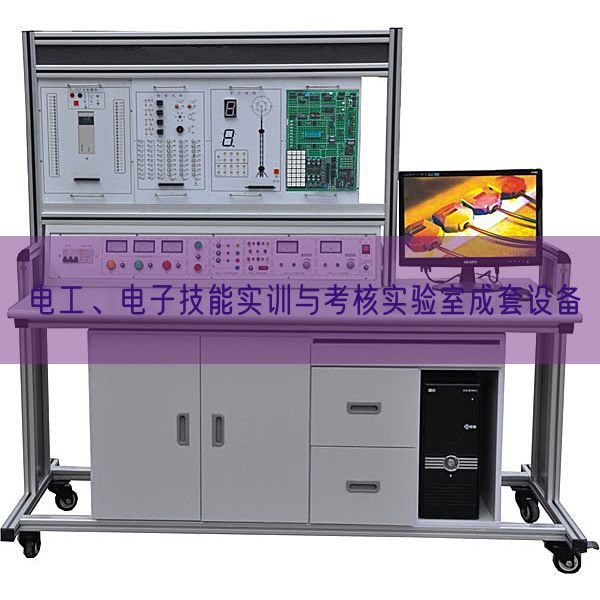

-755A 电工、电子技能实验与考核实验室成套设备
一、设备简介：
-755A 电工、电子技能实验与考核实验室成套设备从创建开放性实验室角度出发实行设计，性价比高，普及性广。设备设定有如下鲜明的 特别点：
．适用多门课程的实验要求：可适用"电子回路解析"、"电工基础"、"电工学"、 "数字电子回路"、"模仿电子回路"、"信号与系统"、"
电机控制"、"继电接触控制" 及"工厂
电气控制技术"、"可编程控制技术"等课程实验教学要求。
．多方位的人身安全保护体系：设定有电流（A）型漏电保护，电压（V）型漏电保护等保护措施。
．高度可靠的仪表、电源保护体系：仪表精确度合理，设定有超测量范围及过载保护功能；交、直线DC电源均设定有过流、短路保护，切实有效地保障实验设备的可靠运行，适应开放性实验室的要求。
．性价比高，配备灵活：将仪表、电源、信号源等功能包括在实验装置上，学校可按照实验要求，选用不一样的功能结合。
．优质的元件：依据器件使用的不一样场合，分别选用不一样层次的元件，保证了设备整体重量。
。
通用电工实验室设备实验内容分为几个层次和若干
模型块，不一样学制，不一样生源的学校可按照自己的实际现象选用实验项目。通用电工实验室设备设定有科学性、检验性、实用性、趣味性，是高等、中专、职业学校及各类培训
机构为学生参加社会作业前必不可少的实训设备，也可用作考核机构对学生实行考核的理想设备。
二、电子电工实验室设备
实验台及实操桌构造：
1、电子电工实验室设备实验台包括与功能：
1.1 电源及功能数值：
1.1.1 写入电源：三相四线电源，写入时指示灯亮
1.1.2 电源输出：有嵌入式保险盒和漏电开关二级保护功能，一个应急开关。
A组：监视电压（V）表：经过换相开关指示三相输出电压（V）。
B组：三相电源输出：由三相电源插头座和安全接线座输出电压（V），经过万能开关控制三相电的输出，以提升安全性。
C组：0-220V电源输出：一组万能插头座。为各种仪表器具提供作业电源。
D组：可调交直线DC电源：一台0.5KVA一相调压器，输出0－240V交直线DC电源，电压（V）输出有表指示。
E组：固定直线DC稳压电源：输出电压（V）5V，输出电流（A）最大500mA。
F组：恒流稳压电源：双路0-30V稳压输出，内置式继电器自动换档。多圈电位器连续调动，使用便利。输出最大电流（A）为1.5A，设定有预设式限流保护功能，输出由0.5级数字电流（A）表、电压（V）表指示，电压（V）平稳度＜10-2，负载平稳度＜10-2，纹波电压（V）＜5mv。
1.2 单次脉冲源：每拨按一次钮子开关可得到一组正负脉冲。
1.3 函数信号发生器输出正弦波、三角波、矩形波。
1.3.1 频率界限：5HZ-550KHZ分五个频段
1.3.2 频率指示：由HZ表直接读出
1.3.3 电压（V）输出界限：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0db、20db、40db设定有连续细调功能。
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
三角波：5HZ-550KHZ>１V
1.4 音频功率（W）放大器：写入音频电压（V）不低于10mv，输出功率（W）不小于1W，音量可调，内有喇叭，用来放大器电子回路扩音，也可作信号寻迹仪表器具使用。
1.5 智能型直线DC数字电流（A）表：精确度0.5级，应用ICL公司高功能AD变换器配以高速MPU单元设计而成经过键控、数字显露窗口完成人机对话功能控制模式。设定有自动与手动测量范围，20mA、200mA、2000mA三档，测量界限：0-2000mA。设定有数值存储与查询、超测量范围报警、指示功能。
1.6 变压器：内置式220V/12＋24V，功率（W）25W。
1.7 喇叭：8Ω,0.5W内置式。
1.8 蜂鸣器：内置式；
1.9 灯头座：250V、4A灯头座一只，用来实验中电子回路的检验等，固定在实验台上，使用便利、安全。
1.10智能型多功能交流AC测量电表：经过选用键能同时测量作业电子回路中电流（A）I、电压（V）U、功率（W）Kw、电能Kwh、作业时间T。八位液晶显露。
2、实验实操桌：由双面饰操作面板制成，不变形，不褪色。尺寸：160×70×80cm，铝制框体结构，造型美观大方，中间设定有抽屉，放置工量具，左右二只储物储物柜，用来储物元件。
三、包括与配备装备(以二十四座为例)
1、电子电工实验室设备实验实操桌12张，一桌二座，实操桌桌面中央设定通用九孔继电控制实验插板(尺寸:45×70cm)。继电控制实验按照电子回路要求插上电气元件布线实验。元件已装在特制元件盒上，实验便利、快捷。每张实操桌配备有一粒胶皮板，保护插板和桌面(如需要在桌上放置电机、电子线路焊接等)。
2、电子电工实验室设备示教控制台1台：由示教实验实操桌、实验台、演示控制屏构成，能分别控制12台学生实验台的电源。尺寸为160×70cm。
3、电子电工实验室设备实验台，共12台，每张学生实验实操桌上配备1台。
四、实验项目：
（一）电工部分
1.低压验电表的使用。 22.小型变压器故障查验与排除。
2.灭火器的实操方法。 23.三相鼠笼式电机的拆卸装配与测量试验。
3.口对口人工呼吸法和胸外心脏压挤法查看。 24.三相鼠笼式电机运行巡视。
4.常用工量具的使用与识别。 25.三相鼠笼式异步电机的定期检修。
5.常用实验连接线的连接和绝缘的恢复。 26.三相鼠笼式异步电机故障解析。
6.电烙铁的拆卸装配与焊接技能实训。 27.定子绕组局部故障的排除。
7.电工识图实训。 28.一相电容式电机绕组的拆换。
8.配电板装配。 29.一相电容式电机故障与排除。
9.室内配线。 30.手动正转控制线路的装配与检修实训。
10.室内照明线路装配。 31.接触器点动正转控制
11.电流（A）表、电压（V）表的装配。 32.设定有自锁的正转控制。
12.万用表变换开关的使用和读数。 33.设定有过载保护的正转控制。
13.交流AC电压（V）的测量。 34.接触器联锁的正反转控制。
14.直线DC电压（V）、直线DC电流（A）的测量。 35.按钮联锁的正反转控制线路。
15.电阻的测量。 36.按钮、接触器复合联锁的控制线路。
16.兆欧表、钳形电流（A）表接地电阻测量仪的使用。 37.接触器控制Y-△降压控制。
17.常用开关类电器拆卸装配。 38.X62-W型铣床主轴与进给电机的联锁控制。
18.交流AC接触器的拆卸与组装。 39.时间继电器控制Y-△降压起动控制。
19.热继电器与时间继电器的拆卸和组装。 40.C620-1型车床控制线路的模仿装配。
20.常用启动器的构造查看及检验测试。 41.直线DC电机的拆卸装配实训（教师演示）。
21.小型变压器的制作。 42.直线DC电机的检修实训（老师演示）。
（二）电子部分实验内容：
1.常用仪表器具仪表的使用；
2.常用电子元件的识别与检验测试；
3.电烙铁拆卸装配与电子锡焊技能实训；
4.印刷线路板的制作；
5.三端包括稳压直线DC电源的制作；
6.串联型直线DC稳压电源的制作；
7.低频信号电压（V）放大器的装配与测量试验；
8.设定有负反馈信号放大器电子回路的制作与测量试验；
9.文式桥振荡器的焊接与调节测试；
10.电池电压（V）监视电子回路的制作与测量试验；
11.电子催眠器电子回路的制作；
12.模仿"知了"电子电子回路的制作实验；
13.实用声控、光控节电照明灯的制作与实验；
14.语音报警喇叭的制作与实验；
15.逻辑测量试验器的制作与测量试验；
16.正负脉冲信号的制作与测量试验；
17.智力竞赛抢答器的制作；
18.水位报警器电子回路的制作；
19.迷你闪光彩灯的制作；
20.光控音乐门铃；
21.实用模仿自然风控制器的制作；
22.台灯调光电子回路；
23.实用CMOS触摸锁钥电子回路；
24.自动充电器的制作；
25.半导体收音机的组装与调节测试。
