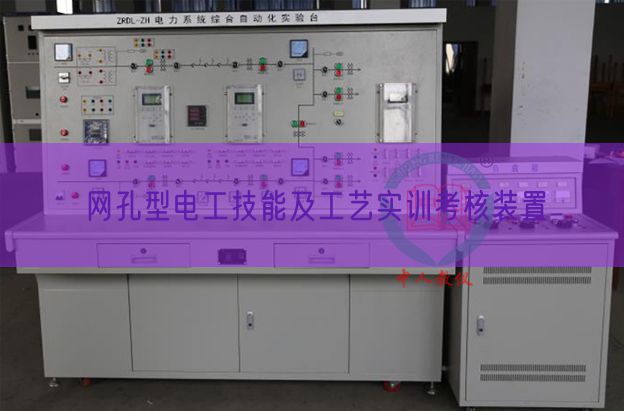

网孔型电工技能及工艺实训考核装置

W-870A 网孔型电工技能及工序技艺实验考核装置

一、设备特别点：
为协作我国职业教育和就业人员实际实操、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电工技能实训》《电工实验》《电气控制技术》《电力拖动控制线路与技能实训》等相关科目的实验及实验教学内容而研发了本装置。装置应用网孔板构造，实训与鉴定接近工业现场，外观美观，构造合理，牢固、耐用，实验方法灵活，多加元件即可多加实验项目，可拓展性强，装置设定多重科学安全保障功能，保证设备和使用者人身安全，非常适合各大中专、职业学院、技工学校和各类培训机构实训学生电工基础技能、专业技能和综合技能，也可实行电工等级考核和技能鉴定，可达到劳动和社会保险职业技能鉴定中级以上水平。一个实验室参考标准配备装备1台教师台，用户可按照学生人数酌情增减学生台。整个实验室豪华、气魄，标准化和安全程度高。该装置是各类学校实验实验室现代化的重要标识设备。
二、技术功能：
1、作业电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度（℃）：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量（KV）：＜1.0KVA
4、重量（kg）：200Kg
三、实验屏包括与功能：
1、实验屏外壳：钢制双层亚光密纹喷塑构造，金属铝操作面板。
2、电源及功能数值：
2.1、写入电源：三相四线电源，写入时红、黄、绿三只指示灯亮。
2.2、电源输出：总电源开关开启后，打开电源开关锁，按下启动按钮，三相四线电源输出，三只450V电压（V）表指示作业线电压（V）。
2.3、恒流稳压双用电源：两路单独。每路输出电压（V）0-30V，输出电流（A）4mA-1500mA，内置式继电器自动换档，多圈电位器连续调动，使用便利，电流（A）电压（V）输出有0.5级数字表指示。电压（V）平稳度＜10-2，负载平稳度＜10-2，纹波电压（V）＜5mV。
3、安全保护：设定有电压（V）型漏电保护器和电流（A）型漏电保护器，并有单片机自动全程监控装置过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，保证设备和实操者安全。
4、实验管理器：平时作为时钟使用，设定有设定密码，实验考核时间、定时报警、切断电源等功能；此外，还能自动记录由于接线或实操错误所造成的警报次数，为实操者实验、考核提供一个统一的标准。
5、智能功率（W）、功率（W）因数表
由24位专用DSP、16位高精确度AD变换器和高速MPU单元设计而成，经过键控、数字显露窗口完成人机对话功能控制模式。系统上应用RTOS设计思路，同时配备有PC监控系统来加强解析能力。能测量电子回路的功率（W）、功率（W）因数。功率（W）测量精确度为1.0级，功率（W）因数测量界限0.3-1.0，电压（V）电流（A）测量范围为450V和5A，能自动判别负载性质（感性显露"L"，容性显露"C"，纯电阻不显露），并可存储15组测量数值，供随时查阅。
6、指针式测量电表：交流AC450V 1只，交流AC5A 3只，精确度1.0级。
7、整流二极管：提供四只IN5408二极管，用来整流或能耗限制动作。
8、大功率（W）电阻：三只75Ω/75W电阻用来电机降压启动，一只10Ω/25W电阻用来异步电机的能耗限制动作。
9、单、三相插头座：为外部仪表器具提供作业电源。
四、实验实操桌：钢制双层亚光密纹喷塑，桌面为防火烧、防水浸、耐磨损高密度板，设定有抽屉和元件储物储物柜，构造坚固、造型美观大方。
五、整个实验室包括与配备装备（以参考标准：1台教师台，12台学生台即25座为例）
1、学生实验实操桌12张，一桌二座，桌面配备装备一块胶皮板保护桌面，桌体下部配备装备元件储物储物柜，放置实验考核元件，使用、保管便利，桌体中部左右设定有两个抽屉，放置常用工量具等。
2、学生实验台：共12台，每张学生实验考核实操桌上配备1台。
3、教师台1台：由实验实操桌、实验演示屏、学生用电包括控制构成，即可作实验演示又能分别控制学生实验考核台的电源。
4、器件材料配备装备（以参考标准：1台教师台，12台学生台即25座为例）：

六、参考实验考核项目：
1．低压验电笔的使用
2．灭火器的实操方法（教师演示）
3．口对口人工呼吸法和胸外心脏压挤法急救的掌控把握
4．常用工量具的使用与识别
5．常用实验连接线的连接和绝缘的恢复
6．电烙铁的拆卸装配与焊接技能实训
7．电工识图实训
8．电工布线工序技艺
9．日光灯电子回路的装配接线
10．一相电度表直接接线电子回路装配
11．一相电度表经电流（A）互感器的接线电子回路装配
12．配电板装配
13．室内配线
14．室内照明电子回路装配
15．万用表变换开关的使用和读数
16．交流AC电压（V）的测量
17．直线DC电压（V）、直线DC电流（A）的测量
18．电流（A）表、电压（V）表的装配
19．电阻的测量
20．兆欧表、钳形电流（A）表接地电阻测量仪的使用
21．一相功率（W）、功率（W）因数的测量
22．三相四线有功电度表的装配接线
23．三相四线有功电度表经电流（A）互感器的装配与接线
24．常用开关继电器拆卸装配
25．交流AC接触器的拆卸与组装
26．常用启动器的构造查看与检验测试
27．小型变压器的制作
28．小型变压器故障查验与排除
29．三相鼠笼式电机的拆卸装配与测量试验
30．三相鼠笼式异步电机运行巡视
31．三相鼠笼式异步电机的定期检修
32．三相鼠笼式电机故障解析
33．定子绕组局部故障的排除
34．一相电容式电机绕组的拆卸装配
35．一相电容式电机故障与排除
36．手动正转控制线路的装配与检修实训
37．接触器点动正转控制
38．设定有自锁的正转控制
39．设定有过载保护的正转控制
40．接触器联锁的正反转控制
41．按钮联锁的正反转控制线路
42．按钮、接触器复合联锁的控制线路
43．按触器控制Y-△降压控制
44．X62-W型铣床主轴与进给电机的联锁控制
45．时间继电器控制Y-△降压起动控制
46．C620-1型车床控制线路的模仿装配
47．直线DC电机的拆卸装配实训（教师演示）
48．直线DC电机的检修实训（教师演示）
