中人ZRLY-BX综合布线实训考核装置_智能楼宇安防综合实训平台

一、系统概述
本系统是为中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备，系统根据智能楼宇工程中安防布线系统的特点，针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计，强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力，适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。
系统以建筑模型为结构基础，包括智能大楼（小区）和管理中心两部分，智能大楼（小区）可模拟智能大楼的安保房间，也可模拟智能小区的安保房间。在此系统进行项目训练，可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。

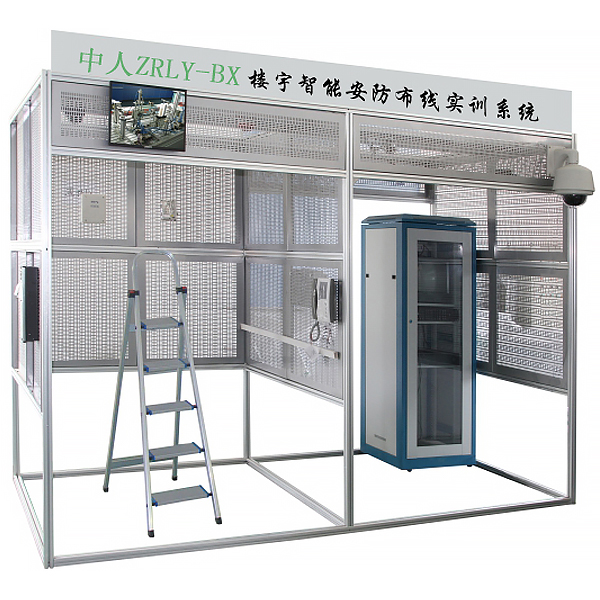

设备由1台铝合金支架和17块网孔板搭建而成的两层模拟楼宇建筑，分别模拟一栋楼宇建筑的一层机房、一层楼道、一层楼道大门、二层楼道、二层楼道窗户、二层住户、二层住户大门、二层住户窗户、垂直竖井和建筑周边。房间提供正反面侧墙和顶墙的安装范围，可在上面安装各种楼宇智能化器件；同时还提供房间大门和窗户，可在上面安装电插锁、电磁锁、门磁和窗户防盗探测器等器件，实现智能建筑各类系统的安装与运行，如“对讲门禁及室内安防系统”和“闭路电视监控及周边安防系统”等。相比于单层模拟楼层，两层模拟楼层需要考虑智能建筑的多楼层结构关系，除了能够培养学生的工程施工能力外，更能够培养其工程设计能力与工程创新能力，符合高等院校的实践教学需求。

二、系统结构与组成
楼宇智能安防布线实训系统采用模块化设计，由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。
建筑模型由标准规格的铝合金工业型材和网孔式安装板组成，设有总电源箱。建筑模型分为智能大楼（小区）和管理中心两部分，智能大楼（小区）设有单元门和单户窗，实现智能小区对讲门禁系统的设备安装等工程训练，实现单元和单户可视对讲功能。
管理中心实现安保区域的集中监控和管理，安装有管理中心机、视频监控柜、监控计算机等典型管理设备。
在智能大楼（小区）内安装烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁、红外对射和巡更点等。智能大楼（小区）的房间窗户装有幕帘探测器，实现室内安防与周界防范功能。
在管理中心区域和安保区域内，安装典型监控器材（半球摄像机、红外摄像机、枪机、一体化球形摄像机等），实现关键区域视频监控，设有两台监视器，其中一台为17寸液晶监视器，另一台为14寸CRT监视器。
系统中的各模块既可单独调试、运行，也可通过接线和配置，进行联动实训。功能区域之间采用工程桥架实现系统连接。
建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示：展示湿式报警系统的工作原理，三维动画演示，三维模型半透明化，可以见内部水流。配备练习模块（内置4道选择题，选择正确与错误均有提示）
4、设计布置：设有选择题、计算题，每题均有计分，提交后显示正确答案与得分
B、气体灭火系统
1、系统概述：气体灭火系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置8道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
3、原理展示：展示气体灭火系统的工作原理，三维动画演示，三维模型半透明化，可以见内部气体。配备练习模块（内置3道选择题，选择正确与错误均有提示）
4、设计布置：设有6道选择题，每题均有计分，提交后显示正确答案与得分
C、逃生演练：采用趣味游戏的形式进行教学，在限定的时间内逃出着火房间，选择失误将直接进入分数界面。
三、技术参数
1. 输入电源：单相三线～220V±10% 50Hz
2. 工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
3. 装置容量：≤1.0kVA
4. 外型尺寸：3120mm×1580mm×2310mm
5. 安全保护：具有漏电压、漏电流保护，安全指标符合国家标准
四、本装置以工作过程为导向，工学结合的模式规划教学活动，完成以下工作任务
1．对讲门禁系统安装、接线和调试任务
Ø 系统部件安装任务
单元门口主机、室外呼叫模块、室内可视对讲模块、非可视对讲模块、通讯转换模块、联网器、管理中心机和室内安防探测器等主要器件的选择、检测，并将上述器件安装到对应区域的合理位置。
Ø 系统接线任务
完成可视对讲门禁及室内安防系统的线路铺设和连接。
Ø 系统调试任务
设置可视对讲门禁及室内安防系统器件的相关参数，完成室外主机地址设置、室内分机地址设置、IC卡分配与注册、管理中心机设置等，实现室外主机呼叫室内分机、室内分机呼叫管理中心机、室外主机呼叫管理中心机、密码开锁、室内分机主动开锁、刷卡开锁、可视对讲软件记录、处理开门、报警信息等功能。
2．视频监控系统安装、接线和编程、调试任务
Ø系统部件安装任务
高速球云台摄像机、彩色半球摄像机、矩阵主机、液晶监视器、硬盘录像机等全部或部分器件的选择、检测，并将其安装到对应区域的合理位置。
Ø系统接线任务
完成视频监控系统的线路铺设和连接。
Ø系统编程、调试任务
通过系统模块的参数设置和编程，实现监视器的视频监控和画面切换，高速球型云台旋转、聚焦动作控制和报警联动录像。
3．室内安防与周界防范系统安装、接线和编程、调试任务
Ø系统部件安装任务
震动探测器、玻璃破碎探测器、感温探测器、烟雾探测器、可燃气体探测器、红外探测器、门磁、红外对射探测器、声光报警器、报警按钮、红外幕帘探测器、大型报警主机、六防区报警主机、液晶键盘、多路总线驱动器等全部或部分器件的选择、检测，并将其安装到对应区域的合理位置。
Ø系统接线任务
完成室内安防与周界防范系统的线路铺设和连接。
Ø系统编程、调试任务
通过系统的参数设置和编程，实现室内安防和周界防范的报警，并进行报警处理。
4．巡更系统安装与调试任务
Ø系统部件安装任务
信息点的安装。
Ø系统调试任务
通过系统的参数设置，实现巡更系统线路的设置，巡更数据的统计，并生成报表。
五、通过项目任务实施，可考察的职业能力
1.建筑智能安防布线的实施能力
2.对讲门禁系统安装、接线与调试能力
3.室内安防与周边防范系统安装、接线与调试能力
4.视频监控系统安装、接线与调试能力
5.巡更系统安装与调试能力
6.系统运行维护能力
六、系统配置
1. 基本规格

序号	器材名称	器材规格或型号	数量	单位
1	建筑模型	由铝合金型材框架和安装布线网孔板组成，3120mm×1580mm×2310mm（长×宽×高），分为安保区域、管理中心，器件采用自攻螺丝和工程塑料卡件配合安装。	1	台
2	电脑桌	600mm×600mm×800mm （长×宽×高）	1	台
3	钢凳	Φ300mm×450mm （圆×高）	1	把
4	铝人字梯	900mm×250mm×1200mm （长×宽×高）	1	把
5	工程塑料卡件	20mm×10mm×11mm （长×宽×高）	300	个
6	计算机	主流品牌电脑，需用户自备	1	台
7	DDC照明箱	HW-BA5208、HW-BA5210各1个、开关电源一个、照灯3个、中间继电器若干、	1	个

2. 系统配置

序号	器材名称	器材规格或型号	数量	单位
对讲门禁系统
1	彩色可视室外主机	GST-DJ6106CI 1. 4*4数码式按键，可以实现在1~8999间根据需求选择任意合适的数字来对室内分机进行地址编码。 2. 每个室外主机通过层间分配器可以挂接最多2500台室内分机。 3. 支持两种密码（住户密码、公用密码）开锁，便于用户使用和管理。 4. 每户可以设置一个住户开门密码。 5. 支持胁迫报警，住户在开门时输入胁迫密码可以产生胁迫报警。 6. 具有防拆报警功能。 7. 支持单元多门系统，每个单元可支持1～9个室外主机。 8. 密码保护功能。当使用者使用密码开门，三次尝试不对时，呼叫管理中心。 9. 在线设置室外主机和室内分机地址，方便工程调试。 10. 可视室外主机内置红外线摄像头及红外补光装置，对外界光照要求低。彩色可视室外主机需增加可见光照明才能得到好的夜间补偿。 11. 带IC卡室外主机支持住户卡、巡更卡、管理员卡的分类注册，可执行刷卡开门和刷卡巡更的操作，最多可以管理900张卡片。 12. 可设置开锁延时时间（1～99秒）。室外机可以同时控制电控锁和电磁锁（或电插锁）。（适用于带电磁锁端子的室外主机）	1	台
2	普通壁挂室内分机	GST-DJ6209 1. 可实现与室外主机、管理中心机和小区门口机的对讲或可视对讲。 2. 具有单元门的锁控功能。	1	台
3	主机安装盒	GST-DJ-ZJYM 1．采用CAN总线技术联网，系统稳定，性价比高。 2．液晶显示，直观易懂。 3．可自动监视单元门口，循环显示单元门口图像。 4．实时记录报警、故障和运行等数据。可接驳电脑，实现信息交互	1	只
4	管理中心机	GST-DJ6406	1	台
5	联网器	GST-DJ6327B 1. 可连接室外主机、视频切换器和小区门口机，实现联网。 2. 作为别墅联网器时，可以直接连接门前铃。 3.支持2种联网方式，矩阵方式联网和手拉手无矩阵方式联网。	1	只
6	电源箱	GST-DY-18V2A	1	只
7	层间分配器（4分支）	GST-DJ6315B 1. 多线室内分机可接受室外主机、小区门口机、管理中心机的呼叫并通话。 2. 多线分机可主动监视、呼叫室外主机、主动呼叫管理中心机。 3. 检测分机求助报警信号，向管理中心报求助报警。 4. 可存储室内分机编码。所接室内分机无需编码可任意互换。	1	只
8	通讯转换模块	K-7110 1. 连接不同的RS232/RS485/CAN网络，延长通讯距离，扩展总线节点数。 2. 适合于CANBUS的小流量数据传输，最高可达500幀/秒的传输速率。 3. 集成1个独立的CAN口，一个RS232（或RS485）口。 4. 可应用于CANBUS实验室，工业控制，智能楼宇等领域。	1	个
9	管理软件	GST-DJ6000	1	套
10	非接触卡	RFID02A	2	张
11	彩色可视室内分机	GST-DJ6825C 1. 具有单元门、住户门锁控功能。 2. 支持一户多室内分机，同户室内分机互呼；当单元具有多个入口时，可依次监视本单元室外主机。 3. 支持小区信息发布（与相应的联网设备配套使用）。 4. 提供8路报警接口，支持火警、盗警、门磁、窗磁、燃气泄漏等报警。 5. 室内分机可扩带紧急求助按钮，具有紧急求助功能。 6. 提供30首8和弦音乐铃声可选。 7. 提供100mA/12V输出，可为外接传感器供电。 8. 可外接警铃，为警铃提供50mA/14.5V～18V输出。 9. 具有户户对讲功能。 10. 具有免扰功能。	1	台
室内安防及周界防范系统
12	震动探测器	T971A	1	只
13	玻璃破碎探测器	PA-456	1	只
14	感温探测器	SS-163	1	只
15	烟雾探测器	LH-94(II)	1	只
16	可燃气体探测器	LH-88(II)	1	只
17	被动红外探测器	DS820iT-CHI 工作电压：DC6~15V 工作电流： 16~35mA 工作温度：-40℃~+49℃ 安装高度：2米左右探测角度：15度探测范围：6米×6米	2	只
18	门磁	HO-03	1	对
19	红外对射探测器	DS422i-CHI 双束红外对射对射距离：室外30米室内90米	1	对
20	声光报警器	HC-103 外壳:ABS/白色尺寸:122.272.843mm 工作电压:DC12V 额定电流:280mA 喇叭响度 dB/1M:115 灯罩颜色:红色	2	只
21	家用紧急求助按钮	HO-01B	1	只
22	被动红外幕帘探测器	DC12V	1	只
23	大型报警主机	DS7400xi-CHI 1.DS7400Xi-CHI主机可采用双总线连接，每条总线长度能达到1.6KM。 2.总线连接灵活，可以星形连接，树形连接，方便施工。 3.报警主机扩展性强，升级方便。可通过更换总线驱动器，将主机防区容量从8防区扩展到248路。 4.DS7400Xi-CHI主机采用手动拨码方式设置防区地址扩充模块，不仅安装方便，且地址码在系统运行中不会丢失。 5.锁式防区功能非常人性化，让用户开门的同时，就可完成自动撤防。 6.在总线上可连接3防区和6防区键盘，开创了总线型家庭安防报警系统的先河，使一台DS7400Xi-CHI主机可连接管理728个防区。 7.DS7400Xi-CHI主机可连接报警管理软件，可将小区周界报警、家庭安防、公用区域报警三大报警系统整合到一个管理平台上。 8.报警输出非常灵活，继电器输出可作到1024路，可做到跟随分区、跟随事件、跟随防区进行输出，可以做到防区一对一、多对一、一对多输出。 9.DS7400Xi-CHI主机硬件和CMS7000报警管理软件都是博世自行研发，内部协议得到最大的开放与交换，在产品兼容性上最强。	1	台
24	六防区报警主机	DS6MX 可以独立工作或连接到 DS7400Xi 的资料汇流排上，可传送布撤防信号以及每个防区的警情 6个可编程防区 3个本地输出键盘编程 6组密码支援无线防区	1	台
25	液晶键盘	DS7447i	1	台
26	多路总线驱动器	DS7430	1	只
27	RS232打印机接口模块	DX4010V2-CHI	1	只
视频监控系统
28	高速球摄像机	HAV-8227WHDV 佳能彩色一体化机芯，1/4寸CCD，22倍光学变倍，10倍数字变倍，解析度480线，具有彩色/黑白自动切换功能，最低照度为1Lux，信噪比大于50dB，水平旋转范围360度无限制转动，水平转动速度0.05~250度/秒，垂直旋转速度0.05~200度/秒，带64个预置位，屏幕菜单，花样扫描功能，采用功能完善的高性能数字DSP设计，性能稳定，一体化设计，结构紧凑，可靠性高，精密电机驱动，无级变速，每周细化为三百万步，运行平稳、无抖动、控制灵敏，采用RS-485总线控制，支持Pelco-P、Pelco-D等协议。	1	台
29	彩色半球摄像机	HAV-813 1/3寸SONY CCD，解析度为420线，含3.6镜头，最低照度0.5Lux/F1.2，带自动电子快门、自动白平衡，DC12V驱动	1	台
30	矩阵主机	HAV-8064ZX-8-5 矩阵主要具有8路视频信号输入，5路视频信号输出，具有完整的前面板控制键盘，包含按键、云台操纵杆、液晶显示屏；将摄像机的信号可切换到任意监视器；监视器的切换队列，将一组摄像机输入编程到一个监视器上循环显示；报警编程；解码器的控制，能够驱动摄像机的云台镜头和备用功能。	1	台
31	硬盘录像机	DH-DVR0404LE-S/N 4路BNC视频输入；1路BNC视频输出；支持定时录像、手动录像、移动检测录像、报警录像和移动侦测录像&报警录像；提供硬盘录像资料的备份与剪辑，支持U盘、USB CDRW 备份设备；支持监视器或VGA输出连接；预览时显示模式4路切换；支持图像局部遮盖；支持图像局部（或全部）遮挡报警处理；支持 2 路回放；支持快放、慢放、单帧等回放模式，按录像类型、按时间进行检索；支持OSD叠加、通道名叠加；本地录像状态显示；本地报警（包括异常事件、移动侦测）联动，报警时间表（布防/撤防）、报警联动类型；遥控支持；支持操作员用户权限的定制，除1个管理员外，通过“定制权限”可设置多个操作员，增加了对操作员安全管理的灵活性；云台的左/右/上/下/手动/自动控制；镜头的光圈/变焦/聚焦控制；灯光和雨刷的控制	1	台
32	监视器	YM-14 彩色显像管；420线以上清晰度；2路BNC视频输入；2路BNC视频输出；2路BNC音频输入；2路BNC音频输出；制式：PAL/NTSC自动转换	1	台
33	红外摄像机	HAV-124F 采用最新DSP数字信号处理技术 1/4SONY彩色Ex-View/Hi-Res. Ex-View HAD CCD 解析度： 420线(Ex-View CCD) 高灵敏度，抑制光晕能力强和高信噪比自动电子快门(AES)，自动增益控制(AGC) 自动白平衡(AWB)，背光补偿(BLC) 超强自动抗干扰电路设计红外照射距离20-30M 解析度 : 420线最低照度 :0Lux/f1.2红外灯开启信噪比 : ≥50 伽码特性 : r=0.45 电子快门 : NTSC:1/60~1/10000 SEC PAL:1/50~1/10000 secretary 红外照射距离 :20- 30M 角度：60° 红外灯波长：30 unit 840nM 防水等级： IP65 寿命：20000小时镜头:6MM LENS 自动增益控制 : 有背光补偿 : ON/OFF 同步系统 : 内同步/电源同步白平衡 : Auto	1	台
34	枪机	HAV-303 光圈驱动方式：视频驱动/DC驱动电子快门：1/50（1/60）~1/120000秒自动增益补偿：自动信噪比：>48dB（自动增益关）像素：PAL:542（H）×582（V） NTSC:512（H）×492（V）最低照度：0.1Lux/F1.2 背光补偿：开启/关闭(可选) 伽玛校正：>0.45 视频输出幅度：1.0Vp-p at 75欧关键特性：成像器件：1/3 SONY Super HAD CCD 信号制式：PAL/NTSC 水平解析度：420电视线电源：DC 12V +/-1V	1	台
35	支架	FIH-5001	2	个
36	液晶监视器	US-M1701P 物理分辨率：1280(H)×1024(V) 视频输入：CVBS(BNC)×2，S-Video(Y/C)×1(可选)	1	台
37	硬盘	160G SATA	1	块
38	单头音频线		4	根
39	自动光圈镜头	SSV0358GNB 焦距：3.5-8mm孔径：F1.4-360CCD尺寸：1／3"视角：81.9°X35.0°接口：CS光圈：自动光圈尺寸：Φ36＊46.0＊46.5重量：74g	1	个
巡更系统
40	巡更巡检器	L-9000中文机最大记录容量：30000条；最大计划数量：10组；每条计划最大数据：1440；最大地点数量：1000个；最多时间数量：256个；每个地点最多的事件数量：30个；每个事件最多的状态数量：5个。采集器相关技术参数：规格：1336029mm；重量：105g；工作频率：2.4GHz-2.485GHz；存储量：4M FLASH 一万条数据(可扩展）；工作环境：-30℃-70℃；供电：3.6V可充电离锂电子电池	1	台
41	通讯线	L-9000	1	根
42	充电器	L-9000	1	个
43	信息钮	ID-EM	6	个
44	软件	L-A1.0	1	套
耗材类
45	工程塑料卡		300	个
46	23芯线	黑	2	卷
47	23芯线	红	2	卷
48	16芯线	黄	1	卷
49	16芯线	蓝	1	卷
50	屏蔽双绞线	2芯	20	米
51	视频线	SYV75-3	1	卷
52	BNC插头		30	个
53	40*25PVC线槽		根	1
54	号码管	Φ3、Φ4	米	4
工具类
55	剪刀		1	把
56	烙铁	40W	1	把
57	剥线钳		1	把
58	螺丝刀	小一字	2	把
59	螺丝刀	小十字	2	把
60	螺丝刀	长柄十字	1	把
61	尖嘴钳		1	把
62	斜口钳		1	把
63	焊锡丝		1	卷
64	记号笔		2	支
65	万用表	3位半	1	个
67	内六角扳手	φ6	1	把
