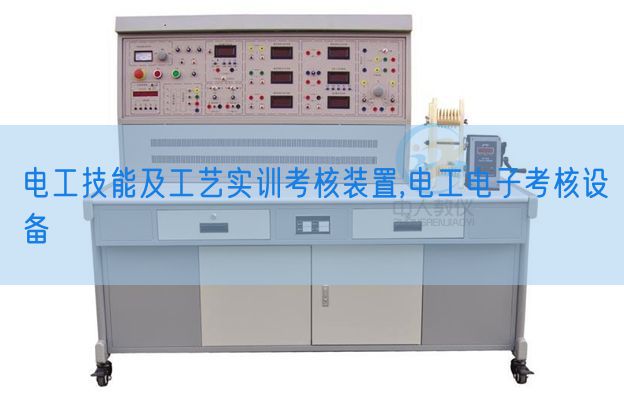

电工技能及工艺实训考核装置,电工电子考核设备

W-855A 网孔型电工技能及工序技艺实验考核装置（单面、双组）

一、基础简介：
该网孔型电工技能及工序技艺实验考核装置主要采用实验桌、元件储物储物柜、网孔板构成。实操者按照实验线路实行元件的布置、装配、走线，接近工业现场，有利于培养学生的动手能力和实操技能。实验项目可自行确定，按照所选项目选用相应的元件。其是大中专院校、职业学校、技术及培训机构学生实验和电工考证的理想考核设备。

二、特别点：
1、电气控制线路元件全部装在网孔板上，实操便利、灵活、更换快捷、易拓展功能或开展新实验项目。
2、实操台只需三相四线交流AC电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。
3、每组设定有电压（V）型电流（A）型漏电保护器，并有单片机自动全程监控实验装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动作业电源。能保证设施和实操者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。
4、实验台为双组型，两个学生可同时实行实验，电源及保护单独，互不干扰。
三、技术功能：
1、作业电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度（℃）：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量（KV）：＜1.5KVA
4、重量（kg）：200Kg
5、外观尺寸：1500mm×750mm×1650mm
四、电工电子考核设备配备装备
1、提供线电压（V）380V和相电压（V）220V两种电源，写入、输出有指示灯和电压（V）表指示作业状况。
2、交流AC仪表
①真有效值智能交流AC电流（A）表2只
应用美国模仿器件公司生产的新型高功能RMS真有效值变换器，配以高速MPU单元设计而成，经过键控、数字显露窗口完成人机对话功能控制模式。设定有自动与手动测量范围，测量界限：0-5A，单片机控制档位自动变换，并有超测量范围警报、切断电源功能。测量精确度为0.5级。设定有数值存储与查询功能。
②智能交流AC功率（W）及功率（W）因数表（多功能）2只
由24位专用DSP、16位高精确度AD变换器和高速MPU单元设计而成，经过键控、数字显露窗口完成人机对话功能控制模式。系统上应用RTOS设计思路，同时配备有PC监控系统来加强解析能力。能测量电子回路的功率（W）、功率（W）因数。功率（W）测量精确度为1.0级，功率（W）因数测量界限0.3-1.0，电压（V）电流（A）测量范围为450V和5A，能自动判别负载性质（感性显露"L"，容性显露"C"，纯电阻不显露），并可存储测量数值，供随时查阅。
3、两组单独启动，停止按钮各自控制电源的输出，并有急停按钮，每组电源输出有单片机全程监控过载或短路而迅速切断电源，故障排除复位后方可再次启动电源。
4、提供降压启动电阻75Ω/75W六个，能耗限制动作电阻10Ω/25W二个。
5、提供整流二极管IN5408八只。
6、电工电子考核设备实验桌为钢制双层亚光密纹喷塑构造，桌面为防火烧、防水浸、耐磨损高密度板。配备有抽屉和元件储物储物柜。
五、参考实验项目
1．电工布线工序技艺实验
2．两个开关控制一盏灯线路实训
3．声控开关控制白炽电子回路实训
4．二地控制一盏灯电子回路实训
5．三地控制一盏灯电子回路实训
6．日光灯线路接线实训
7．一相电度表直接装配接线
8．一相电度表经电流（A）互感器装配接线
9．室内照明电子回路装配实训
10．配电板装配实训
11．交流AC负载电功率（W）的测量
12．三相异步电机直接启动控制 13．三相异步电机接触器点动控制线路
14．三相异步电机接触器自锁控制线路
15．三相异步电机Y/△自动控制线路
16．用倒顺开关控制三相异步电机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电机正反转按钮线路
19．双重联锁的三相异步电机正反转按钮线路
20．三相异步电机多地控制
21．作业台自动往返控制线路
22．三相异步电机串电阻降压启动控制线路
23．三相异步电机能耗限制动作控制线路

六、电工电子考核设备参考实验项目所需元件表单（每组配备装备表单）
注：本电工电子考核设备每台需配两套元件，用户也可自行购买。
