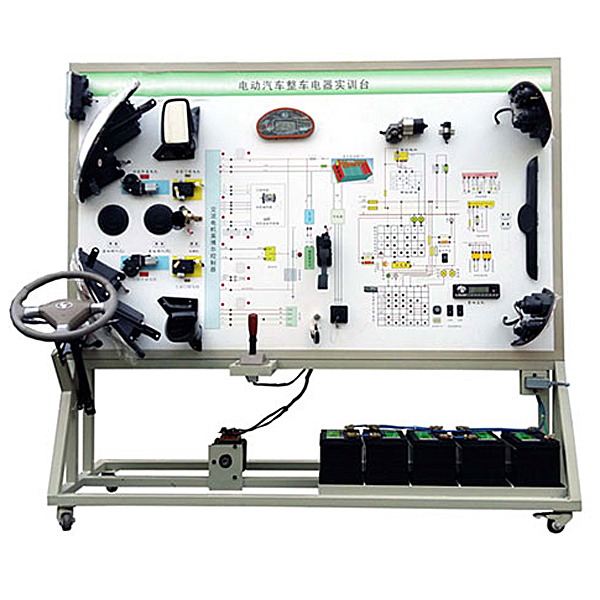

新能源整车电气示教实训装置

新能源整车电气示教实验装置,化工管路拆卸装配实验装置

一、设备简介
该设备应用纯电动汽车车身电器系统实物为基础，充分展示纯电动汽车仪表系统、灯光系统、雨刮系统、喇叭系统、低压电源电器系统、电动车窗系统、电动门锁、音响系统等电器各系统的含有概括构造和作业过程。适合于各类院校对纯电动车车身电器系统课程课程课程理论和维修实验的拆卸装配与维护、构造与原理认识、系统实操、功能动态演示、故障检验测量试验与诊断教学需要。
二、功能特别点
1.真实可运行的车身电器系统，充分展示车身电器系统的含有概括构造。
2.接通电源，操纵设备上的各种电器开关、按钮,真实可运行实操,展示系统构造和原理、作业过程。
3.实操实操操作面板应用4mm厚铝塑板，立式装配实操实操操作面板UV平实操实操操作面板喷绘打印有彩色完整标准系统图板；学生可直观对照图板和实物，认识和解析系统的作业原理。
4.实操实操操作面板上装配备装备装备有检验测量试验端子、可直接在实操实操操作面板上检验测量试验系统电子线路元件的电信号，如电阻、电压（V）（V）（V）、电流（A）（A）（A）、频率信号等。
5.装配故障模仿系统，能完成低压电子线路系统故障设定及诊断排除，可设定常见故障的设定及考核故障点24个。
6.设备框体构造应用40mm×40mm和40mm×80mm两种一体化全铝制型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,经久耐用不生锈，带4个带自锁装置万向脚轮，便利位移。
7.配套实验(实验)指导书等教学图纸文档实验指导书，含有作业原理、实验项目、故障设定及解析等要点说明。
8.装配安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提醒。



新能源整车电气示教实验装置,化工管路拆卸装配实验装置

系统将流体输送及管路拆卸装配系统有机集合，协作泵阀、拆卸装配锻炼化工总控及化工设备维修工的基础动手维修及实操能力。

管路拆卸装配设备系统主要应用容器、泵、管道、阀门、仪表、拆卸装配工量具、试压设备、工量具材料货架等含有概括。系统不仅锻炼化工设备的管路拆卸装配能力，还实验化工自动化仪表的装配，泵体的装配。

1.系统的特别点

（1）用来实验学生拆卸和组装化工生产常见的管路、管件等。

（2）系统便利考察学生的选用备品备件能力、拆卸装配能力、装置运行情况、完成任务情况等，有相应的判别标准及方法。

（3）系统提供足够的备选备品备件、拆卸装配工量具、检验运行的设备等。

（4）经常拆卸装配的部位件必须坚实、耐用，便利学生长期使用，并能提供更新设备。

2.系统的功能

（1）流程图的认识阅读。

（2）能按照提供的流体输送流程图，准确填写装配管线所需管道、管件、阀门、仪表的规格型号及数量等的材料表单。

（3）能按照材料表单正确领取所需材料。

（4）能准确列出组装管线所需的工量具和易耗品等领件表单并正确领取工量具和易耗品。

（5）能实行管线的组装。
