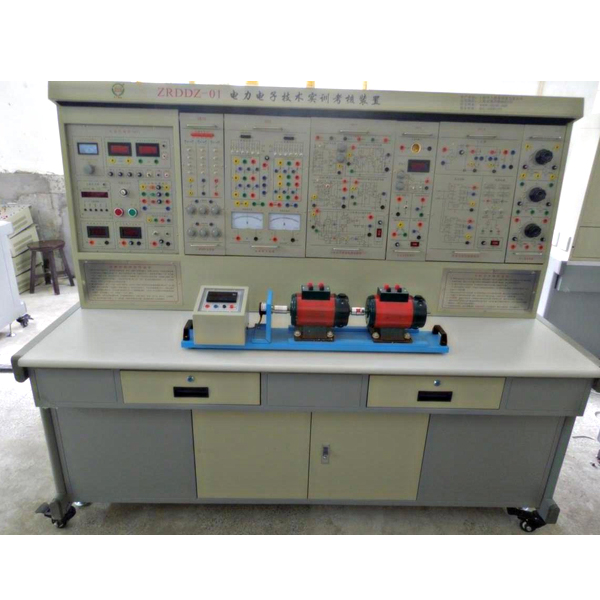

现代电力电子技能培训实训台

本装置是按照《维修电工（高级）》（中国劳动社会保障出版社出版）培训教学图纸文档实验指导书及实验指导书中关于电力电子与电气传动部分的技能培训要求，吸收国内同类设备的优点，充分考虑了实验室的现状和发展趋势，对原“电力电子技术及电机控制实验装置”在外观、功能上实行优化集合，精心研制而成。

二、适用界限

不仅涵盖了各职业院校、高级技校所开设的《电力电子技术》、《直线DC调动速度系统》、《交流ACACAC调动速度系统》、《电力拖动自动控制系统》等专业课程所要求的主要实验项目，还可以用来对从业人员实行岗位培训、就业培训以及各省、市的维修电工培训和鉴定考核使用。

三、技术功能

1.写入电源：三相四线～380V±10%50Hz

2.作业环境：环境温度（℃）（℃）（℃）界限为-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3.装置容量（KV）（KV）（KV）：＜1.5kVA

4.外观尺寸：175cm×70cm×152cm

三、适用界限
本装置涵盖了各类院校等所开设的“电力电子技术(或称半导体变流技术)”、“直线DC调动速度”、“交流ACACAC调动速度”、“电机控制”、“电力拖动自动控制系统”及“控制课程课程课程理论”等专业课程所要求的实验实验项目。
四、技术功能
1、写入电源:三相四线(或三相五线380V±10％50HZ)
2、作业环境:温度（℃）（℃）（℃）-10℃－+40℃　相对湿度＜85％（25℃）海拨＜4000m
3、装置容量（KV）（KV）（KV）：＜1.5KVA
4、外观尺寸：175×72×162cm

现代电力电子技能培训实验台,虹吸原理实验台

实验目的：
1、演示虹吸的成因和破坏及管中压强分布。
2、测量虹吸管真空度，并确定最大真空域，适用供定性解析虹吸管流动的能量变换特性。
主要配备装备装备：
虹吸管、水泵、高位水箱、低位水箱、测压管、刻度标尺、抽气装置、阀门、自循环装置、不锈钢框体构造。
技术功能数值：
1、运行环境：温度（℃）（℃）（℃）0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续实操。
2、虹吸管径：φ25mm，高度：800mm。由有机玻璃制成，分布六个测压点。
3、高位水箱容积50L,低位水箱容积70L,由有机玻璃制成。
4、应用自吸抽气技术，启动时可自动排除管中空气，实操简便。
5、测压计为透明有机玻璃，可显露测量各测点的真空度以及在管中的压强分布。
6、实验管道装备有弯管流量计，以测量流量。
7、应用低噪声无锈蚀环保型水泵，最高扬程：12m，规格限定流量：15L/min，功率（W）（W）（W）：120W。
8、测压计由8根长800mm直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺便利读数，压差计内的指示液为水，无毒、实操安全。
9、实验所用的流体-水为全循环使用设计，充分节约水资源。
10、框体构造及台面均为304不锈钢材料，构造紧凑，外观美观，实操便利。
