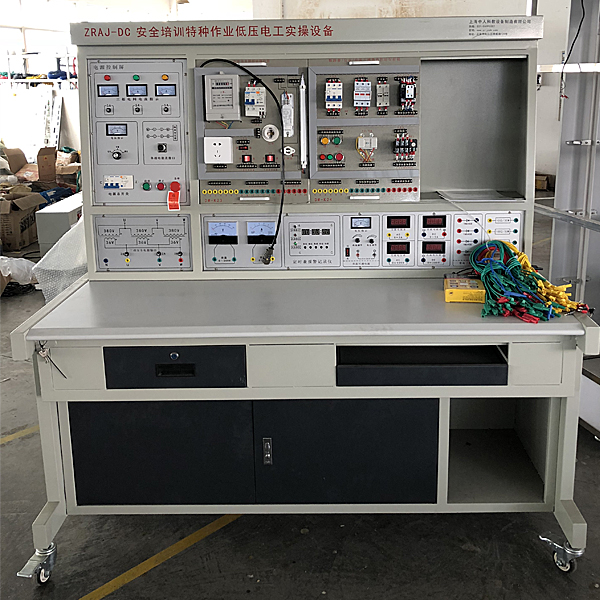

低压电工作业实训台

“低压电工实操培训装置”是按照《低压电作业业安全技术培训大纲及考核标准》科目二考核内容所列出的考试线路而研发的装置，经过本装置的实操，快速掌控把握该考核内容的实际应用技术与实操技能，该装置不仅可供学生实行技能培训，也是中专院校、技校、职校及劳动职业技能鉴定部门实行低压电工证考核培训的理想设备。
二、功能特别点
1.电气控制线路元件全部装电气装配板上，实操便利、更换便捷。
2.实操屏只需三相四线的交流ACACAC电源，即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电机，能适用低压电工实操技能实验的要求；
4.继电接触控制线路培训全部的元件全部经过实验连接线引到插拔端子上，学生接线时只需在端子上实行接线，有利于保护元件；
5.设定有电压（V）（V）（V）型漏电保护器和电流（A）（A）（A）型漏电保护器，保证实操者的安全；各电源输出均有监示及短路保护等功能，当培训时发生误实操或因接线错误而造成短路时，装置能自动保护，避免烧毁保险丝和损坏电器，保障培训顺利实行；

6.装置上设定有三相电源输出短路保护功能，防止了学生培训时由于接线错误或误实操而发生短路损坏元件，同时能保障培训顺利实行并节约了培训的成本。

7.与市面上的模仿器件培训设备不一样，本设备均应用了真实元件。

8.维修电工电子电机与职业资格培训考评拟真系统

本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子线路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子线路图等功能，可经过工量具箱可选用万用表实行检验测量试验，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子线路。本系统经过电机星三角启动控制电子线路故障的设定，并经过种种排查，让学生理解电机星三角启动控制电子线路的作业原理及电子线路构造。

低压电作业业实验台,互换性测量综合实验装置

作业台尺寸≧1200×700×1200，总重量（kg）（kg）（kg）≧150(kg)，平实操实操操作面板尺寸≧500X500（2级），外观颜色集合绿蓝色，类型：台式(检验测量试验装置、检验测量试验零件、标准图纸及指导书均放在一个精制的台桌里)。
零件形位误差精确度检验测量试验：
1、微型跳动检验测量试验仪
外观尺寸：≈455×120×325mm， 重量（kg）（kg）（kg）≧20(kg)，精确度：6级，检验测量试验界限（1、跳动测量轴：长度：50—100mm；直径￠10—80mm；2、检验测量试验齿轮：模数1—5；齿数17—22，齿宽10—50mm。配套量具千分表￠50/0.001（成量）杠杆百分表￠50/0.01（成量）配套检验零件（不锈钢）1、台阶轴（7级一根）：￠30－60，长度95mm；2、齿轮（7级一根）：模数3；齿数18。）
微型圆（柱）度、直线度、同轴度检验测量试验仪
外观尺寸≈270×100×180mm，重量（kg）（kg）（kg）≧10(kg)，精确度6级，检验测量试验界限：（1、直线度：长度：50—100mm；2、圆（柱）度：直径￠10—40 mm，长度：60mm；3、同轴度：外径￠20—50，内径￠10—40mm。）配套量具：杠杆百分表￠50/0.01（成量），配套检验零件（不锈钢）：1、直线度测量块（7级一根）：长度：120mm；2、圆（柱）度测量轴1（7级一根）：直径￠30，长度：60mm；3、同轴度测量轴2（7级一根）：外径￠50，内径￠40。
3、微型平面度、平行度、垂直度、对称度测微仪
外观尺寸≈150×100×265mm,重量（kg）（kg）（kg）3(kg),精确度≧6级,检验测量试验界限(1、平面（行）度：长X宽：100—120mm；2、垂直度：直径￠10—60 mm，高度：≧100mm；3、对称度：长X宽：50—40mm。)
配套量具:百分表￠50/0.01（成量）检验方箱（100X100/2级）,配套检验零件（不锈钢）:1、平面（行）度测量块（7级一块）：长X宽：100—120mm；2、垂直度测量轴：（7级一根）：直径￠50，长度：50mm；；3、对称测量块：长X宽：50—20mm。
4、零件尺寸误差精确度检验测量试验
精密测量工量具:1、带表游标卡尺（0-150/0.02成量）2、外径千分尺(0-25/0.01成量)3、螺纹千分尺（0-25/0.01哈量）4、公法线千分尺（0-25X0.0上量）5、齿厚卡尺（1-26模数 /0.02上量）6、内径百分表（10—18 X0.01成量）、7、螺纹环规（M10—6gT哈量）、螺纹环规（M10—6gZ哈量）、螺纹塞规（M10—6H哈量）、8、螺纹样板（60°上海）、螺纹样板（55°）各一把。
