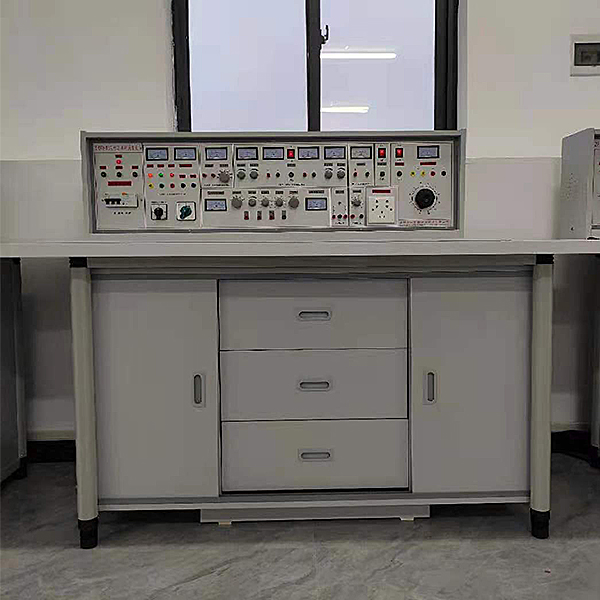

电工、电子、电拖技能考核实训台

实验台设定有较完善的安全保障功能，较齐全的功能。实验桌中央配备装备装备有通用电子线路板，电子线路板注塑而成，表面布有多孔成一组相互联通的插孔，元件盒在其上随意拼插成实验电子线路，元件盒盒体，直观性好，盒盖印有永不褪色元件符文号，线条清晰美观。盒体与盒盖应用较科学的压卡式构造，维修拆卸装配便利。元件放置在实验桌下边左右储物储物储物柜内，大大提升了管理水平，规划化程度，大大减轻了教师实验准备作业。

二、适用界限：

适用来高等、中等、职校及技校电工学、电工原理、电子技术等课程实验。可完成交直线DC、振荡、磁路电子线路，运算放大器、整流电子线路，交直线DC放大电子线路，数字逻辑电子线路等电子线路实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想设备。它的配备装备装备装备是学校上水平、上等级的重要标识。


四、实验台主要技术功能数值参考规格：

1、写入作业电源：三相四线

2、输出电源及信号

A单元：三相四线

B单元：交流ACACAC3、6、9、12、15、18、24V

C单元：双路恒流稳压电源（设定有过载及短路保护功能），二路输出电压（V）（V）（V）全部为0～30V，内置式继电器自动换档，由多圈电位器连续调动，使用便利，输出最大电流（A）（A）（A）为2A，设定有预设式限流保护功能。

电压（V）（V）（V）平稳度：<10-2负载平稳度：<10-2纹波电压（V）（V）（V）：<5mv

D单元：直线DC稳压5V，电流（A）（A）（A）0.5A

E单元：交直线DC电压（V）（V）（V）0～240V连续可调，电流（A）（A）（A）2A

F单元：220V电压（V）（V）（V）输出，供外接仪表器具使用。

G：虚拟多用表功能数值：

交流ACACAC电压（V）（V）（V）测量界限档位分：10、50、250、1000

直线DC电压（V）（V）（V）档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流（A）（A）（A）表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检验测量试验功能：垂直角度±15°距离1-30cm、三极管测量孔

电工、电子、电拖技能考核实验台,变电二次装配工实验台

一、概 述

本装置是为了适应高职高专教育改革与发展的需要，以培养技术技能型人才而研发的设备，其中电气设备主要含有概括互感器和开关电器，应用实物，配备装备装备有与该实物相关的装配接线和运行实操，增强了感性认识，强化了现场应用知识；二次部分主要含有概括断路器的控制线路与信号线路；中央信号和其他线路等。

本装置适用来发电、供电和电力自动化等相关专业的实验教学，也可供从事继电保护及二次线路的设计、装配和运行的工程技术人员参考。

二、实验项目

（一）互感器实验项目

1.电压（V）（V）（V）互感器特性测量试验

2.电压（V）（V）（V）互感器接线方法

3.电流（A）（A）（A）互感器特性测量试验

4.电压（V）（V）（V）互感器接线方法

（二）开关电器实验项目

1.塑壳断路器的原理与接线

2.隔离开关的原理与接线

3.负荷开关的原理与接线

4.自动重合闸的原理与接线

（三）二次部分实验项目

1.信号继电器

2.中间继电器

3.冲击继电器

4.闪光继电器

5.断路器的基础控制线路

6.断路器的防“跳跃”闭锁线路

7.灯光监测的断路器的控制线路

8.灯光和音响监视的断路器控制线路

9.有信号继电器的信号起动线路

10.重复动作手动复归的中央信号装置

11.重复动作自动复归的中央信号装置

12.闪光信号装置
