微机线路保护实验装置,电子技能流水线实验装置
一、 概 述
本装置应用现代电力工程中广泛应用的微机线路保护装置,配备装备装备有电源、两段输电线路、互感器、智能故障设定考核等模型块。本装置主要完成保护装置特性测量试验、接线、整定、运行等方面的实验。可用来电力行业培训,也可用来高等院校、中专技校相关专业学生实验的考核。
智能型故障设定与大屏幕液晶答题器:
实操单元
实操单元电子线路板(与显露屏一体)、键盘。
实操单元应用多重保护设计;双电源直线DC 12V 写入; 128X64LCD 显露;8 路开关量报警写入,最多 48 路继电器控制;实操单元可以不联网实行脱机考核;可以自动评定分数;有报警时显露屏提醒。
主要有以下实操功能:
学生入口:学生解除故障时使用,可以查询考核剩余时间。
教师入口:设定故障、. 解除全部故障、设定考核时间、修改登录密码、设定设备号。教师入口需要登录密码。
分数查询:查询学生的当前得分情况。
学号查询:查询教师经过计算机数值数值数值设定的学号。
设备号查询:查询本机设备地址,每个实操单元有唯一的设备地址。
考核时间开始:用来教师设定完毕考核时间后,考核开始倒计时。
二、 实验考核项目
1. 基础实验项目
(1) 模仿系统正常﹑最大﹑最小运行方法
(2) 模仿系统短路
(3) 微机保护装置基础功能试验
(4) 微机无时限电流(A)(A)(A)速断保护
(5) 微机定时限过电流(A)(A)(A)保护
(6) 微机带时限电流(A)(A)(A)速断保护
(7) 阶段式电流(A)(A)(A)保护
(8) 运行方法对保护感知度的影响及感知度校验
(9) 电流(A)(A)(A)电压(V)(V)(V)连锁保护

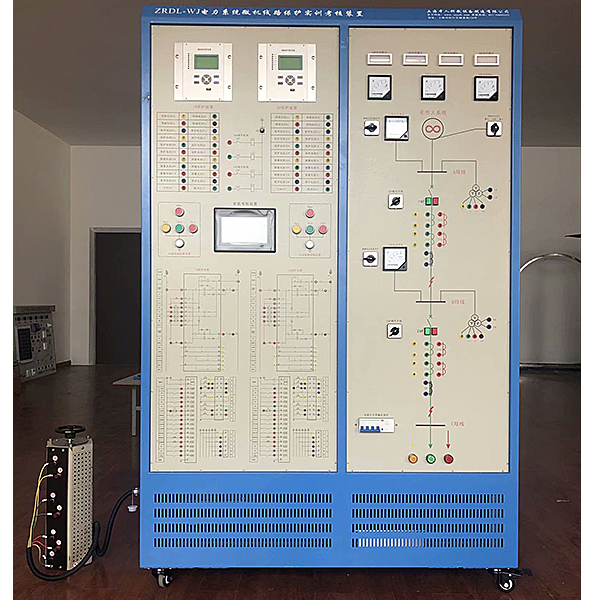

![微机线路保护实训装置(图1) 微机线路保护实验装置,电子技能流水线实验装置](/uploads/allimg/20231107/2-23110G3514B35.jpg)
微机线路保护实验装置,电子技能流水线实验装置
一、基础简介:
该实验台是按照广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪表器具设备配备装备装备标准》及各类院校职业教育的教学和实验的迫切要求而研制。学生经过具体的实践流程实操,既能学会一般电子设备的工序技艺设计知识,同时经过电子设备的制作,掌控把握基础实操技能:安全实操、元件及其封装的识别;元件的装接、焊接、调动测量试验、故障排除。让学生在校期间就有贴近工业现场的实际实操实验,加强学生动手能力,创新能力和运用所学知识能力的培养,达到工程实验目的。
二、特别点
1、通用性强:即可经过实验台的编制含有概括多种设备生产流水线,完成设备的电子工序技艺实验,也可单台单独作为电子技能实验使用。
2、综合性强:可作为电子、电工、机械等专业课程的实验、可作手工焊接实验、SMT焊接实验、电子装配实验、整机装配维修实验等。
3、功能齐全:提供稳压电源、交流ACACAC低压电流(A)(A)(A)、函数发生器、蜂鸣器、多路插头座、调压器等,为电子设备的测量调动测量试验和研发新设备提供丰富的资源。装配日光灯照明、看板(用来夹图纸文档实验指导书)、仪表器具架、工量具架。
4、创新性:提供多种电子元件和电子设备装配工量具,不但能锻炼学生的装配调动测量试验技能,还可以在现有设备的基础上实行二次研发:课程设计、毕业设计、电子竞赛课题,以培养学生的创新能力。
5、配套实验图纸文档实验指导书丰富:每块所提供的实验板全部有元件表单、装配图、指导书,完成学生对认识、设计、焊接、调动测量试验、整机检修等多种技能工序技艺的实验。
三、技术功能
1、写入电源:一相三线220V±10%50Hz。
2、输出电源:
1)直线DC稳压电源:二路0-30V稳压直线DC电源输出,内置式继电器自动换档,多圈电位器连续调动,最大输出电流(A)(A)(A)2A,设定有预设式限流保护功能,数字显露电流(A)(A)(A)电压(V)(V)(V);
2)低压交流ACACAC电源输出:3V、6V、9V、12V、15V、18V、24V交流ACACAC输出、电流(A)(A)(A)2A;
3)函数发生器:输出正弦波、三角波、方波、频率界限5Hz-550KHz;频率有表指示;
4)单次脉冲输出:每拔一次开关即可输出一组正负脉冲;
5)音频功率(W)(W)(W)放大器:内置喇叭,音频可调,在调动测量试验中可作信号寻迹使用。
3、作业环境:温度(℃)(℃)(℃)-10℃~+40℃
4、装置容量(KV)(KV)(KV):<500VA
5、外观尺寸:1200mm×750mm×2000mm
