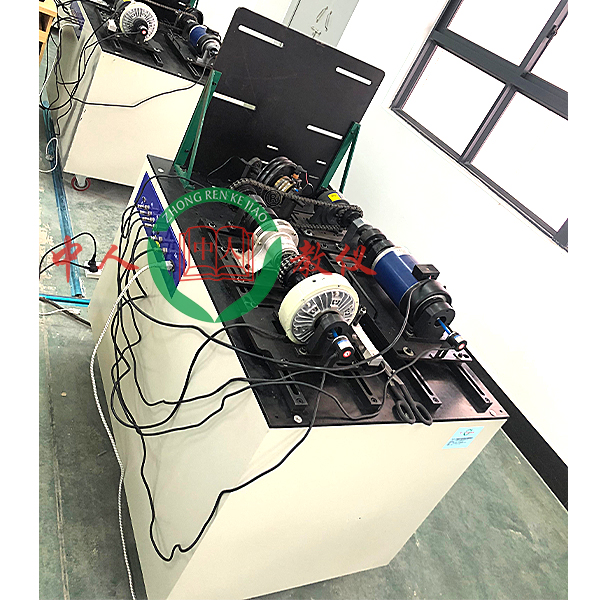

机械传动性能实验台

机械传动功能实验台,电工技能一体化系统实验装置

应用模型块化的构造，柔性好，变型功能及综合性强，机械传动方案优化综合检验测量试验实验台是一种开放式的新型机械设计综合试验装置，设定有真实的工程背景，而非模型或简便的玩具性实验装置。本试验台模型块化主要库件的构造、功能及精确度既可用来教学实验，亦可用来科研实验，完成一机多用、资源共享，提升设备使用效率。机械传动方案创意集合及功能数值解析实验台在教学实验中，着重对**综合实验素质的培养，可完成对**实行含有概括实验方案的创意设计、实验装置的设计、搭接、组装及调动测量试验、实验测量试验方法的选用及应用、实验实操规程的制定、实验数值测量试验、实验成果解析及实验装置构造简图的测测测绘制作作作等工程实验技能的培养与实验，打破了传统机械设计课程实验的以检验性实验为主的单一化模式，为培养机械综合实验素质以及有检验性向实验与课程课程课程理论相集合模式转化提供了装备条件，是适于培养机械创新能力及工程实践能力的理想的新型实验装置。
一、主要技术功能数值：
    1、交流ACACAC变频电机功率（W）（W）（W）：550W；
    2、磁粉限限限制动作作作器载入界限：0-50N·m；
    3、最大中心高：178mm；
    4、转矩转动速度传感器一个：规格限定转矩10N·m,转动速度界限0 – 6000r/min；精确度均为0.1％；
         转矩转动速度传感器一个：规格限定转矩50N·m,转动速度界限0 – 6000r/min；精确度均为0.1％；
    5、变频控制器调动速度界限：0-1500r/min，调动速度精确度：0.1％；
    6、外观尺寸：1200×780×1050mm；
    7、重量（kg）（kg）（kg）：300kg 。
二、基础配备装备装备：
    1、装配及支承平实操实操操作面板一套；
    2、变频电机及变频调动速度器一套；
    3、磁粉限限限制动作作作器一个；
    4、限限限制动作作作调动器一个；
    5、效率检验测量试验解析系统一套；




机械传动功能实验台,电工技能一体化系统实验装置

1：作业电源： 三相四线  AC380V±5%  50Hz，安全保护： 漏电保护（动作电流（A）（A）（A）≤30mA），过流保护，熔断器保护。

2：六边形作业岛规格尺寸（最长直径*高）：不小于2200*800（㎜）每台为六座

3：三相电源实验仪表器具：外部以应用20*20工业铝制为主体构造，交直线DC220V输出，带漏电保护，每相带有保险装置，均有指示灯指示，设定有外壳接地保护、缺相指示、急停保护、多次熔断丝保护、漏电保护等。

4：交直线DC电压（V）（V）（V）源：外部以应用20*20工业铝制主体构造，24V直线DC稳压可调输出，指针电表指示，设定有正负极提醒LED，防止电源极性接反；0～240V交流ACACAC输出，又可作双9V、双12V、双18V输出。

5：恒流源实验仪表器具：外部以应用20*20工业铝制为主体构造，每个输出连连连接口有3mm和6mm的两种。0-20mA-500mA。分2档，数字显露电表显露。含单次脉冲，开关电源正负12V正负5V。

6：信号发生器：外部以应用20*20工业铝制为主体构造，5HZ～550kHz连续可调信号源输出，波动线有正弦波、方波、三角波输出，可以实行40db衰减，设定有数字频率计显露，6位数码显露，测量界限0～8MHZ。单独开关控制。
7：虚拟拟真系统

1.维修电工电子电机与职业资格培训考评拟真系统

本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子线路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子线路图等功能，可经过工量具箱可选用万用表实行检验测量试验，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子线路。本系统经过电机星三角启动控制电子线路故障的设定，并经过种种排查，让学生理解电机星三角启动控制电子线路的作业原理及电子线路构造。

2.虚拟频谱仪、逻辑解析仪、示波器、三用表拟真系统：

本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统的功能有：电阻的测量、交流ACACAC电压（V）（V）（V）的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提醒并可以重置多用表）、晶体管的极性判别、直线DC电压（V）（V）（V）测量（通电流（A）（A）（A）表档时灯光亮）、直线DC电流（A）（A）（A）的测量、以及电容好坏的判别。本系统可随意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显露红圈，如未定位准确无红圈显露，可以在实行错误实操的时（如所选测量界限错误、所测数值错误等等），仪表指针将无反应、提醒错误重新测量等，本多用表可选用交流ACACAC电压（V）（V）（V）档，直线DC电压（V）（V）（V）档，电阻档，电流（A）（A）（A）档，电阻调0，并而而而且可放大显露数值，可清楚观看所测数值大小。学生可以经过本系统学习掌控把握掌控把握掌控把握多用表的正确使用方法。
