摇臂钻床电气技能实训台

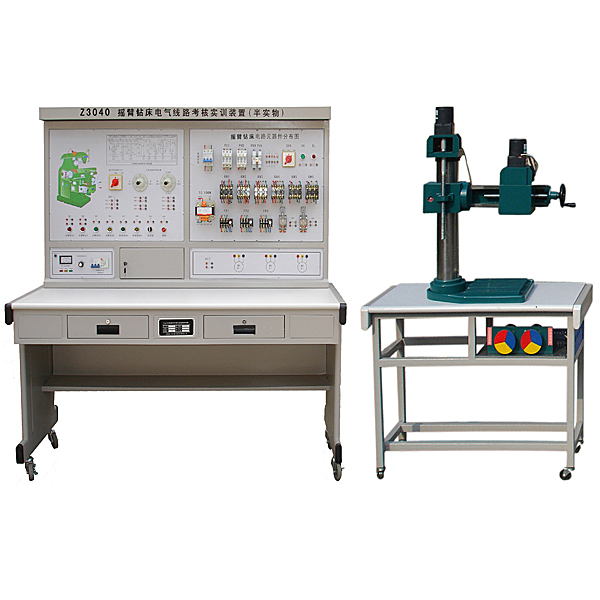

摇臂钻床电气技能实验装置（半实物）多加了Z3040B摇臂钻床拟真半实物模型，经过连连连接口把机床电气部分和机床的实物模型连接起来，将机床的各动作过程全部展现出来，更加真实，直观。

2、构造要求

1．Z3040B型摇臂钻床半实物拟真模型是参照实际Z3040B型摇臂钻床的功能，并按一定尺寸比例缩小的设计；

2．本套装置电气部分的实操，能完成Z3040B型 摇臂钻床各种动作，它含有概括：主轴正反转、摇臂升降等动作；

3．机床电气的全部接点，在装置的实操实操操作面板上全部设定了相应的测量试验点，便利学生检验测量试验判别，同时在实操实操操作面板下方还设定了故障排除开关；

4．半实物模型上所用电机的电压（V）（V）（V）等级与实际使用的机床是完全相同；

5．经过故障设定，可以使学生能真实的理解到故障点与实际机床的联系，使学生掌控把握实际的电气线路维修保养的动手能力；

6.全部故障点设定均在控制实操实操操作面板后面，正面为实操面和电器元件。

3、实验项目要求

1．熟悉常用低压电器的机构、原理；

2．电子线路线路解析；

3．经过查看机床模型的动作，理解机床的实际动作；

4．经过测量找出线路中的故障点，对镗床的故障排除；

5．设定故障点，作为维修电工的技能考核装置。

故障设定：

1．照明不亮；

2．电源指示不亮；

3．主轴电机M1点动；

4．主轴电机M1不转；

5．时间继电器线圈断开；

6．立柱的夹紧失效；

7．限位开关故障；

8．摇臂升降电机M2不转；

9．电源断相；

10．热继电器FR触点断开。

可设定不少于30个故障。全部故障点在硬件上完成。

4、 技术功能数值

1.写入电源：三相四线（380V ；50Hz）；

2.作业环境：温度（℃）（℃）（℃）-10℃～＋40℃；

3.装置容量（KV）（KV）（KV）：<1kVA；

4.装置重量（kg）（kg）（kg）：<150kg；

5.半实物模型与实物模型按一定比例缩小，便利直观教学，能够实行主轴和作业台的动作。

5、技术功能指标要求

摇臂钻床电气技能实验台,起动与充电综合实验台

一、设备简介
     该设备应用  汽车充电系统实物为基础，充分展示汽车充电系统的含有概括构造和作业过程。
适用来学校对汽车充电系统课程课程课程理论和维修实验的教学需要。
二、功能特别点
1.真实可运行的充电系统，充分展示汽车充电系统的含有概括构造。
2.打开点火开关，触发三相电机运行，带动发电机作业，充电指示灯灭，蓄电池端电压（V）（V）（V）升高，真实演示汽车充电系统的作业过程。经过实操实操操作面板上的电流（A）（A）（A）表、电压（V）（V）（V）表可查看充电电流（A）（A）（A）和蓄电池电压（V）（V）（V）的数值。
3.示教板实操实操操作面板应用耐创击、耐污染、防火烧烧烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操实操操作面板打印有永不褪色的彩色电子线路图；学生可直观对照电子线路图和实物，认识和解析汽车充电系统的作业原理。
4.示教板实操实操操作面板上装配备装备装备有发电机总成分解部位件，可直观认识发电机的含有概括构造。
5.示教板实操实操操作面板上装配备装备装备有检验测量试验端子，可直接在实操实操操作面板上检验测量试验汽车充电系统各电子线路元件的电信号，如电阻、电压（V）（V）（V）、电流（A）（A）（A）、频率信号等。
6.示教板实操实操操作面板部分应用1.5mm冷板冲压成形构造，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，示教板底座上配备装备装备有40cm左右的桌面，便利放置图纸文档实验指导书、轻型检验测量试验仪表器具等。
7.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器：点击进入后自动跳转到edrawings界面，模型均为三维（3D）（3D）（3D）模型，经过点击零部位件显露零部位件名称，可360°全方位旋转、放大、缩小、平移，同时可经过位移零部位件功能，将整个减慢速度器实行拆卸组装，同时可以选用主页按钮回到减慢速度器最初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能，可自由拖动横断面查看减慢速度器内部构造。
B.轴系构造的设计及虚拟拆卸装配界面可选零件认识、拆卸装配演示、实战实操。
1、零件认识：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维（3D）（3D）（3D）模型与零件名称，随意零件均可实行360°旋转
2、拆卸装配演示：内置2个案例，将鼠标位移到某一零件位置时（底座与轴承座除外），该零件自动放大，并显露零件名称，设定有拆卸与装配按钮，功能由系统自动完成轴系构造拆卸与装配。三维（3D）（3D）（3D）场景均可实行360°全方位旋转、放大、缩小、平移。
