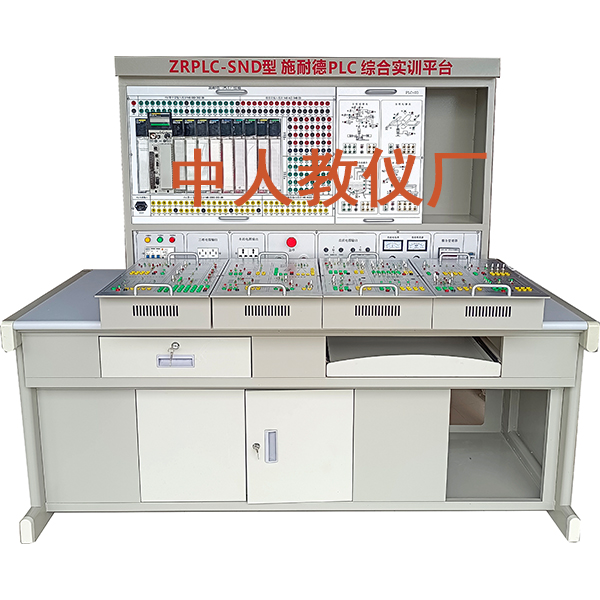

施耐德PLC实验装置装置

  plc自动化控制实验台”是按照国家劳动和社会保障部职业技能鉴定中心为维修电工技师、技师的职业培训与技能鉴定而研制的，它适合PLC可编程控制实验教学及技师技能鉴定考核。

二、装置特别点

1、本套系统含教师主站和学生从站实验装置，每套实验装置均由控制屏、实验桌、PLC主机集合套件、通信模型块等含有概括。

2、应用挂式模型块件构造，设定有开关量、模仿量、控制对象等单元，能完成逻辑、模仿、过程、动作等的控制实验教学。

4、装置设定有电压（V）（V）（V）型和电流（A）（A）（A）型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设定有定时器兼报警记录仪，记录实验考核时间及误实操次数。

三、技术功能

1、写入电源：三相四线（或三相五线）～380V±10% 50Hz

2、作业环境：温度（℃）（℃）（℃）-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量（KV）（KV）（KV）：＜0.5kVA

4、重 量：100kg

5、外观尺寸：1700mm×700mm×1650mm

6、安全保护：设定有漏电压（V）（V）（V）、漏电流（A）（A）（A）保护装置，安全符合国家标准

四、实验装置的基础配备装备装备及功能

实验装置由控制屏、实验桌、主机实验集合套件、实验模型块、等含有概括。

（一）控制屏

1、交流ACACAC电源控制单元

三相四线380V交流ACACAC电源经空气开关后给装置供电，电网电压（V）（V）（V）表监控电网电压（V）（V）（V），设定有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时设定有漏电警报指示及警报复位。

提供三相四线380V、一相220V电源各一组，由启停开关控制输出，并设定有保险丝保护。

施耐德PLC实验装置装置,洗衣机维修技能实验装置

一、设备基础简介：

波轮式洗衣机维修技能实验考核装置是按照《中华人民共国教育行业标准——电子技术应用专业仪表器具设备配备装备装备装备标准》，依照中华人民共和国劳动和社会保障部发布的《家用电子设备维修工职业技能实验和鉴定设备技术规范》，按照职业教育的教学和实验要求而研制的。适合高职院校、职业校的应用电子技术、电子电器应用与维修、机电等专业课程的实验教学。

波轮式洗衣机维修技能实验考核装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中机电类维修实操，初级、中级技术鉴定考核。

二、系统特别点

1、配套性：本实验装置应用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制应用微处置整理器含有概括电子线路，对象为机械实体构造，并能够便利准确测量试验到内部电压（V）（V）（V）、电流（A）（A）（A）等功能数值，各实验部位件之间连接专用实验连接线配套齐全，配套部位件的功能、规格等均密切集合实验的需要能适用各类学校的相应课程的实验教学目标，深入理解机器的作业原理。

2、实用性：本装置设定有实验考核功能，按照技能鉴定要求，教师可以很便利的设定隐蔽故障，学生能够更多的接触到经经经典型的洗衣机故障，实行排故实验，提升学生的排故能力，完成学生对认识、装配、调动测量试验、维修等多种技能的实验；并能实行考核及记录误排次数，对学生实行更公正的评定。

3、综合性：实验内容丰富，作业原理清晰明确，使学生能够尽可能多的接触和掌控把握波轮式洗衣机作业方法，提升学生的综合能力和应变能力。

三、技术功能：

1、写入电源：一相三线制   220VAC±10%  50Hz

2、作业环境：温度（℃）（℃）（℃）-10℃～+40℃  相对温度（℃）（℃）（℃）≤85%  海拔≤4000m

3、漏电保护：漏电动作电流（A）（A）（A）不大于30mA 动作时间不大于0.1秒

4、装置容量（KV）（KV）（KV）：≤300VA

5、外观尺寸：1800×800×1400mm

四、系统含有概括：

本装置由波轮洗衣机实物、电气控制板、实验考核系统和实验台含有概括

1、波轮洗衣机实物：应用流行波轮实体设计，含有概括进排水系统，电机及机构传动系统，支承机洗涤脱水机构；

2、电气控制板：波轮洗衣机的电气控制系统，含有概括水位检验测量试验、电磁阀控制电子线路、电机控制、电动程控制器、自动控制处置整理器等单元；
