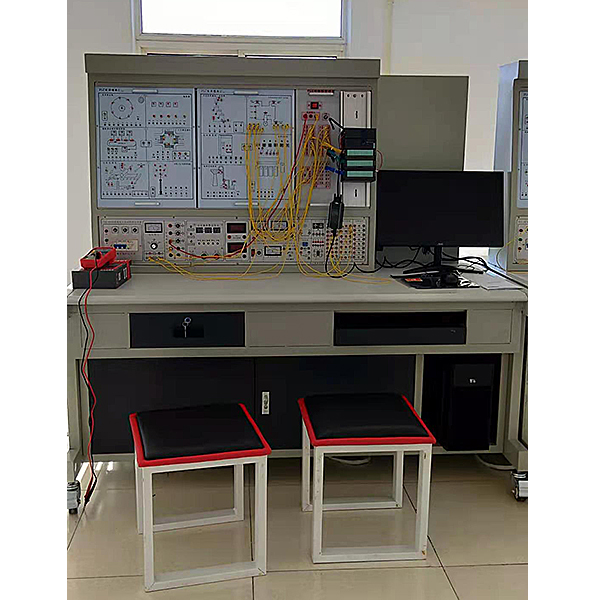

西门子300PLC实训实验台

1、实验台集plc、模仿实验对象、拟真系统、组态系统于一体。适合PLC可程控制实验教学及技师技能鉴定考核

2、每套实验装置均由控制屏、实验桌、PLC主机集合套件、通信模型块、实验模型块等含有概括。

3、应用挂式模型块件构造，设定有开关量、模仿量、控制对象、总线通信等单元，能完成逻辑、模仿、过程、动作等的控制实验教学。

4、装置设定有电压（V）（V）（V）型和电流（A）（A）（A）型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设定有定时器兼报警记录仪，记录实验考核时间及误实操次数。

5、安全保护：设定有漏电压（V）（V）（V）、漏电流（A）（A）（A）保护装置，安全符合国家标准

（二）、技术要求

1、控制屏

1.1、交流ACACAC电源控制单元

写入电源三相五线制（～380V±10%  50Hz），交流ACACAC电源经空气开关后给装置供电，电网电压（V）（V）（V）表监控电网电压（V）（V）（V），设定有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时设定有漏电警报指示及警报复位。提供三相五线380V、一相220V电源各一组，由启停开关控制输出，并设定有保险丝保护。

1.2、定时器兼报警记录仪

定时器兼报警记录仪，平时作时钟使用，设定有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或实操错误所造成的漏电警报次数。

1.3、直线DC电源、直线DC电压（V）（V）（V）/电流（A）（A）（A）表、逻辑电平输出及指示等

直线DC电压（V）（V）（V）：0～15V可调输出；直线DC电流（A）（A）（A）：0～20mA可调输出；直线DC数字电压（V）（V）（V）表/电流（A）（A）（A）表：电压（V）（V）（V）表测量界限0～200V、写入阻抗为10MΩ、精确度0.5级，电流（A）（A）（A）表测量界限0～200mA、精确度0.5级；同时设定有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直线DC24V继电器、信号变换座若干。

西门子300PLC实验实验台,罗克韦尔PLC实验装置

1.基础简介

plc可编程控制器实验装置集可编程逻辑控制器、编程系统、拟真实验教学系统、实验模型块、实验实物、电气实验网孔板、电气元件模型块等于一体。在装置上，可直观地实行PLC的基础指令实验，多个PLC实际应用的模仿及实物控制实验。装置配备装备装备装备的主机应用应用广泛的AB5000系列可编程控制器，配套AB系列C网通信编程电缆、三相鼠笼异步电机，并提供实验所需的+24V/1A、+5V/1A直线DC电源。

2.技术功能

1) 写入电源：三相四线（或三相五线）～380V±10% 50Hz；

2) 作业环境：温度（℃）（℃）（℃）-10～+40 相对湿度＜85%(25)；

3) 装置容量（KV）（KV）（KV）：＜500VA；

4) 重 量：＜110Kg；

5) 外观尺寸：1680mm× 750mm×1600mm；

6) 安全保护：设定有漏电压（V）（V）（V）、漏电流（A）（A）（A）、过载保护装置。

3.实验装置的基础配备装备装备及功能

1) 配备装备装备AB5000系列PLC主机，数字量I/O（32路数字量写入、16路数字量输出）、模仿量I/O (4路模仿量写入、4路模仿量输出）、C网通信连连连接口、以太网通讯连连连接口、C网通信编程电缆。

2) 实验控制屏（钢制双层亚光密纹喷塑构造）：挂放实验模型块，内置滑槽，模型块在实验屏上可随意移位；

3) 实验桌：钢木构造，桌面为防火烧烧烧耐磨损损损材料制作，设定有放置工量具抽屉、键盘托、显露器搁板；

4) 网孔板：构造巧妙，实验时电气元件固定在网孔板上，省时省力，灵活快捷；

5) 控制储物储物储物柜

a. 交流ACACAC电源控制单元。三相四线380V交流ACACAC电源经空气开关后给装置供电，电网电压（V）（V）（V）表监控电网电压（V）（V）（V），设定有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时设定有漏电警报指示及警报复位；提供三相四线380V、一相220V电源各一组，由启停开关控制输出，并设定有保险丝保护；

b. 定时器兼报警记录仪。定时器兼报警记录仪，平时作时钟使用，设定有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或实操错误所造成的漏电警报次数；
