电力电子实验装置,平面磨床电气实验台
一、基础简介
本装置是按照《维修电工(高级)》(中国劳动社会保障出版社出版)培训教学图纸文档实验指导书及实验指导书中关于电力电子与电气传动部分的技能培训要求,吸收国内同类设备的优点,充分考虑了实验室的现状和发展趋势,对原“电力电子技术及电机控制实验装置”在外观、功能上实行优化集合,精心研制而成。
二、适用界限
不仅涵盖了各职业院校、高级技校所开设的《电力电子技术》、《直线DC调动速度系统》、《交流ACACAC调动速度系统》、《电力拖动自动控制系统》等专业课程所要求的主要实验项目,还可以用来对从业人员实行岗位培训、就业培训以及各省、市的维修电工培训和鉴定考核使用。
三、技术功能
1.写入电源:三相四线~380V±10%50Hz
2.作业环境:环境温度(℃)(℃)(℃)界限为-10℃~+40℃相对湿度<85%(25℃)海拔<4000m
3.装置容量(KV)(KV)(KV):<1.5kVA
4.外观尺寸:175cm×70cm×152cm
三、适用界限
本装置涵盖了各类院校等所开设的“电力电子技术(或称半导体变流技术)”、“直线DC调动速度”、“交流ACACAC调动速度”、“电机控制”、“电力拖动自动控制系统”及“控制课程课程课程理论”等专业课程所要求的实验实验项目。

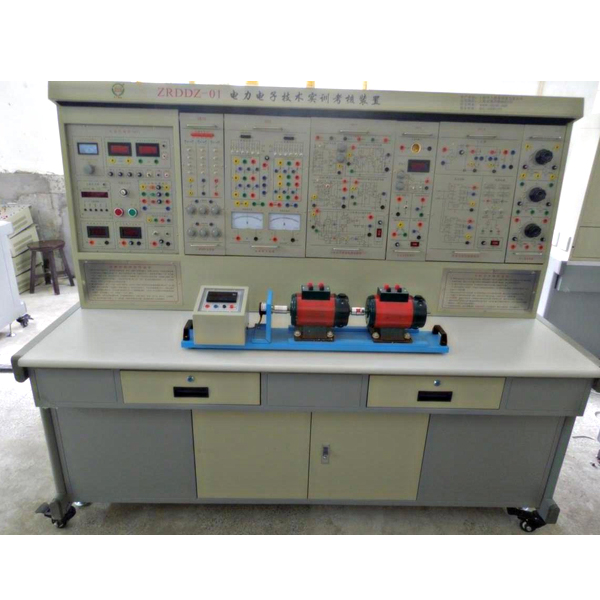

![电力电子实训装置(图1) 电力电子实验装置,平面磨床电气实验台](/uploads/allimg/20231204/2-2312041613253D.jpg)
电力电子实验装置,平面磨床电气实验台
“平面磨床电气技能实验考核装置”是在原“平面磨床电气技能实验考核装置”基础上实行改造升级,它多加了M7120平面磨床拟真半实物模型,并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的动作全部展现出来,因而使教学更加形象生动。本装置适合于维修电工(电工)初、中、高级技能鉴定中有关机床电气部分的培训考核。
一、功能特别点
1、 M7120磨床半实物拟真模型是参照实际M7120平面磨床的尺寸按一定比例缩小的设计;
2、本套装置电气部分的实操,能完成M7120平面磨床各种动作控制,它含有概括:砂轮的启动停止、作业台的往复动作、砂轮架的升降动作和冷却泵启动停止,极限位置的限位保护;
3、机床电气线路的全部接点,在装置的实操实操操作面板上全部有相应的测量试验点,便利学生检验测量试验故障;
4、半实物模型上全部电机的电压(V)(V)(V)等级与实际的机床是完全相同;
5、半实物机床的床身应用铸件,专用模具一次成型。滚珠丝杆传动,手轮使用实际机床部位件,贴近真实机床;
6、半实物机床各部位件应用不一样的颜色,培训时学生更加容易理解接受;
7、半实物机床活动导轨表面应用高频淬火工序技艺,经久耐用;
8、控制屏的故障箱内设定有32个开关,经过拨动故障开关,可设定相应的故障点。
二、技术功能
1、写入电源:三相四线( 380V±10% 50Hz )
2、作业环境:温度(℃)(℃)(℃) -10℃ ~+40℃ ,相对湿度<85%( 25℃) ,海拔<4000m
3、装置容量(KV)(KV)(KV):< 0.2kVA
4、漏电保护动作电流(A)(A)(A):≤30mA;漏电保护动作时间:≤0、1s
5、控制屏尺寸:1410mm ×725mm ×1535mm
6、半实物模型桌子尺寸:1268mm ×723mm ×798mm
7、M7120磨床模型尺寸:800mm ×400mm ×200mm
8、作业台位移行程:400mm
9、砂轮架升降行程:100mm
10、磨头座伸缩行程:100mm
