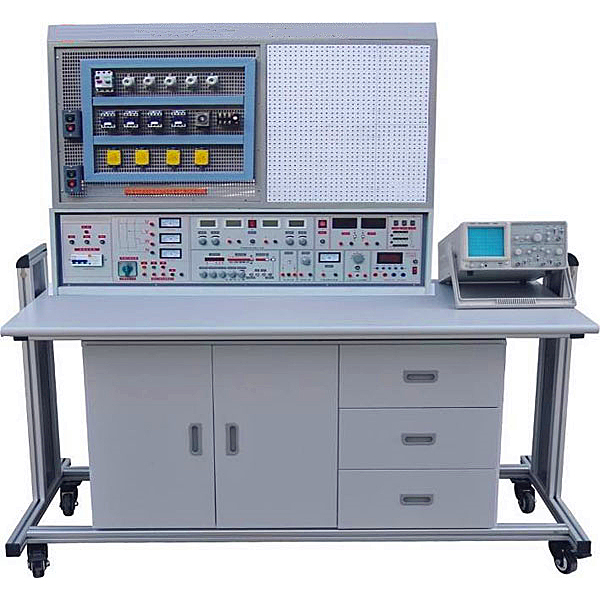

电子创新设计及电工实验装置

本实验与实验综合装置即能完成“电工学”“电工原理”等课程实验，又能完成“电工技能实验”“电工实验”“电力拖动控制线路与技能实验”等课目的实验，还可拓展plc可编程控制、变频技术等课程实验实验。实验部分在多孔万能通用实验板上完成，可完成交直线DC、振荡、磁路电子线路、运算放大器、整流电子线路、交直线DC放大电子线路等实验项目。实验考核部分在网孔板上完成，接近工业现场，动手能力强，实验方法灵活，能完成“工量具及仪表的使用”，“电工基础技能实验”，“电机的装配维护与故障处置整理”，“电机基础控制线路的装配、调动测量试验与维修”，“常用生产机械电气控制线路的故障解析与处置整理”等实验考核项目。该装置适用高等、中等、职校及技校现有实验室更新换代或新建扩建实验室的理想设备。

二、特别点：

1、即能完成电工实验又能实行电工实验考核，大大节省实验用房，节省管理人员。

2、实验部分元件盒体透明，直观性好，盒盖与盒体应用较科学的压卡式构造，维修拆卸装配便利。元件盒在多孔万能实验板上随意插接成实验电子线路，方法灵活，使学生所学知识灵活运用、快速掌控把握。

3、实验部分在网孔板上完成，实操便利、灵活，更换便捷，接近工业现场，易拓展实验功能或开展新实验项目。

4、实验实验项目丰富，装置功能齐全。

5、设定有电压（V）（V）（V）型电流（A）（A）（A）型漏电保护器，并有单片机自动全程监控装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动作业电源。能保证设备和实操者安全。

三、技术功能：

1、作业电源：三相四线（或三相五线）～380V±5%50Hz

2、温度（℃）（℃）（℃）：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量（KV）（KV）（KV）：＜1KVA

4、重量（kg）（kg）（kg）：200Kg

电子创新设计及电工实验装置,东风/勇士柴油发动机维修实验台

一、设备简介
该设备应用柴油发动机为基础，可运行发动机，实行起动、加快速度、减慢速度等工况的实践实操，真实展示普通柴油发动机的含有概括构造和作业过程。
二、功能特别点
1.真实可运行的普通柴油发动机，充分展示普通柴油发动机的含有概括构造和作业过程。
2.实验台实操实操操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧烧烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操实操操作面板打印有永不褪色的彩色电子线路图；学生可直观对照电子线路图和柴油发动机实物，认识和解析控制系统的作业原理。
3.实验台实操实操操作面板上装配备装备装备有汽车仪表，可就地就地就地实时显露发动机转动速度、水温、机油压力灯、充电指示灯等功能数值改变。
4.实验台实操实操操作面板上装配备装备装备有检验测量试验端子、可直接在实操实操操作面板上检验测量试验各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压（V）（V）（V）、电流（A）（A）（A）、信号等。
5.实验台配备装备装备装备有油门控制装置，可便利对发动机加快速度减慢速度。
6.实验台配备装备装备装备有电源总开关、水箱防护罩、飞轮防护罩等装配保护装置。
7.实验台底座应用钢构造焊接，表面应用喷烤漆工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
8.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
