智能液压传动综合实验装置

智能液压传动综合实验装置,铣床电气实验台

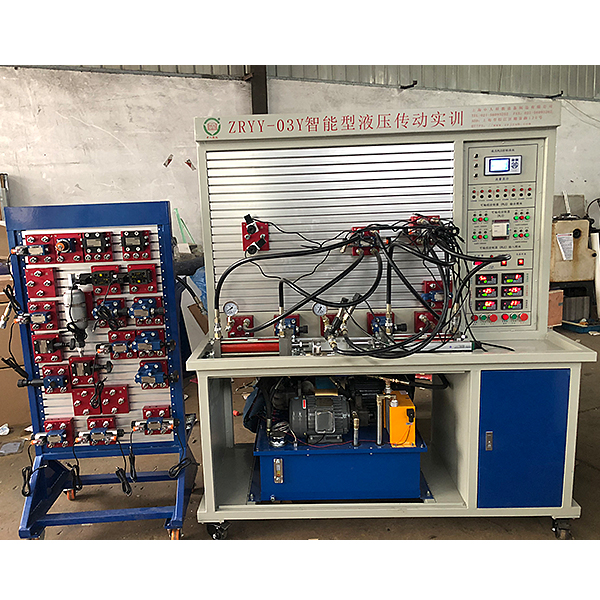

ZRYY-03Y型智能型液压综合实验台装置设定有研发测量试验解析系统，智能化数值收集液压实验台 智能型液压综合实验装置经过对流量、压力、功率（W）（W）（W）、转动速度、位移、时间、温度（℃）（℃）（℃）、计算机数值数值数值人机画面-- 计算机数值数值数值智能数值收集、解析、处置整理、--自动生产报表、弯弯弯曲线等一系列智能化动作后,完成各类常规的液压线路、马达、各类阀泵的动静态测量试验等实验。经过智能化数值收集液压实验台 智能型液压综合实验装置实验，对液压系统的功能测量试验、智能控制、远程控制及液压系统和计算机数值数值数值的通讯技术得以掌控把握和提升。
一、技术功能数值：
1）写入电源电压（V）（V）（V）：三线五线AC380V±10% 50HZ；
2）模型块和元件直线DC电压（V）（V）（V）：DC24V，4.5A，带自动短路保护功能；
3）控制电压（V）（V）（V）：安全控制电压（V）（V）（V）——DC24V；
4）使用环境：温度（℃）（℃）（℃）-10℃~+40℃相对湿度＜85%（25℃）海拔＜4000m（防尘防潮）；
5）设备尺寸：长×宽×高=2450mm*700mm*1850mm；
6）总功率（W）（W）（W）：<=5KW；
7）规格限定压力：<=7Mpa；
8）净重：约为295kg；
9）液压泵组部位件：（双泵组）
系统规格限定作业压力：6Mpa。（最大可至7Mpa）
（1）电机—泵装置（2台）
A、定量叶片泵：公称排6.3ML/r，容积效率 80%；
定量叶片泵驱动电机：三相交流ACACAC电压（V）（V）（V），功率（W）（W）（W）1.5 KW，转动速度1450r/min；
配先导式溢流阀。



智能液压传动综合实验装置,铣床电气实验台

是在原“ZRBS-X62W型万能铣床电气技能实验考核装置”的基础上实行改造升级，它多加了X62W型万能铣床拟真半实物模型，并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的动作全部展现出来，因而使教学更加形象生动。本装置适合于维修电工（电工）初、中、高级技能鉴定中有关机床电气部分的培训考核。

一、功能特别点

1、X62W型万能铣床半实物拟真模型是参照实际X62W型万能铣床的尺寸按一定比例缩小的设计；

2、本套装置电气部分的实操，能完成X62W型万能铣床各种动作，它含有概括：主轴正反转、作业台纵进给、作业台垂直进给及冷却泵运行，极限位置的限位保护；

3、机床电气线路的全部接点，在装置的实操实操操作面板上全部有相应的测量试验点，便利学生检验测量试验故障；

4、半实物模型上全部电机的电压（V）（V）（V）等级与实际的机床是完全相同；

5、半实物机床的床身应用铸件，专用模具一次成型。滚珠丝杆传动，手轮使用实际机床部位件，贴近真实机床；

6、半实物机床各部位件应用不一样的颜色，培训时学生更加容易理解接受；

7、半实物机床活动导轨表面应用高频淬火工序技艺，经久耐用；

8、控制屏的故障箱内设定有32个开关，经过拨动故障开关可设定相应的故障点。

二、技术功能

1、写入电源：三相四线（～380V±10%  50Hz）

2、作业环境：温度（℃）（℃）（℃）-10℃～+40℃  相对湿度＜85%(25℃)  海拔<4000m

3、装置容量（KV）（KV）（KV）：＜1KVA

4、外观尺寸：1410mm×725mm×1535mm

三、装置的基础装备

1、电源控制实操实操操作面板

（1）交流ACACAC电源（带有漏电保护措施）

  提供三相交流ACACAC电源（380V）

（2）人身安全保护体系

  屏上装备有电压（V）（V）（V）型漏电保护装置，控制屏内或强电输出若有漏电情况，即警报并切断电源，保证实验进程安全。

  屏上装备有一套电流（A）（A）（A）型漏电保护器，控制屏若有漏电情况，漏电流（A）（A）（A）超过一定值，即切断电源。
