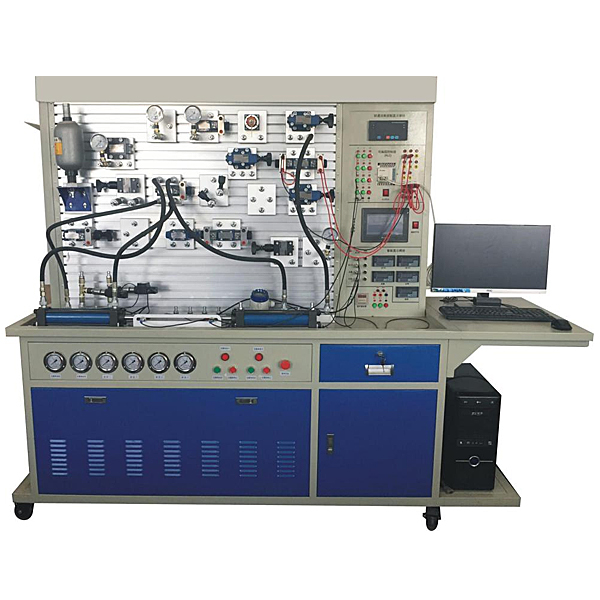

伺服比例液压综合技术实验台

伺服比例液压综合技术实验台,电葫芦电气实验装置

伺服比例液压综合实验台装置设定有研发测量试验解析系统，智能化数值收集液压实验台智能型液压综合实验装置经过对流量、压力、功率（W）（W）（W）、转动速度、位移、时间、温度（℃）（℃）（℃）、计算机数值数值数值人机画面--计算机数值数值数值智能数值收集、解析、处置整理、--自动生产报表、弯弯弯曲线等一系列智能化动作后,完成各类常规的液压线路、马达、各类阀泵的动静态测量试验等实验。经过智能化数值收集液压实验台智能型液压综合实验装置实验，对液压系统的功能测量试验、智能控制、远程控制及液压系统和计算机数值数值数值的通讯技术得以掌控把握和提升。
一、实验装置含有概括
实验装置由实验作业台、液压泵站、常用液压元件、电气控制单元、数值收集系统等几部分含有概括。
1、实验作业台
实验作业台由实验装配实操实操操作面板（铝制型材）、实验实操台等含有概括。装配实操实操操作面板为带“T”沟槽形式的铝制型材构造，可以便利、随意地装配液压元件，搭接实验线路。
2、辅助平台构造
由冷轧铁板表面静电喷塑而成，台面带有“T”型槽型材，便利实验时，液压线路的搭接，平台内部分为两部分构造，一半装备有“T”型槽铝制实操实操操作面板（实验完毕，便利液压元件的摆放）一半为油管支撑架,下部带有钢制滤油网板。辅助平台下部有四个万向脚轮，便利摆放。
3、常用液压元件
以国产力士乐系列液压阀元件（北京华德）为主，配备装备装备详见配备装备装备表单；
每个液压元件均配备装备装备有油路过渡底层基板，可便利、随意地将液压元件安放在实验实操实操操作面板（铝制型材）上。
油路搭接应用开闭式快换接头，拆接便利，不漏油。




伺服比例液压综合技术实验台,电葫芦电气实验装置

一、基础简介

“电动葫芦电气技能实验考核装置（半实物）”是在原“电动葫芦电气技能实验考核装置”的基础上又进一步改进和提升，它多加了CD1型电动葫芦拟真半实物模型，经过连连连接口把机床电气部分和机床的实物模型连接起来，将机床的各动作过程全部展现出来，更加真实，直观，。本装置适合于维修电工初、中、高级技能鉴定中有关机床电气部分的培训考核。

二、设备特别点

1．CD1型电动葫芦半实物拟真模型是参照实际CD1型电动葫芦的功能，并按一定尺寸比例缩小而设计的；

2．本套装置电气部分的实操，能完成CD1型电动葫芦各种动作，它含有概括：吊钩的升降，葫芦装置的平移。

3．机床电气的全部接点，在装置的实操实操操作面板上全部设定了相应的测量试验点，便利学生检验测量试验判别，同时在实操实操操作面板下方还设定了故障排除开关；

4．半实物模型上所用电机的电压（V）（V）（V）等级与实际使用的机床是完全相同的；

5．经过故障设定，可以使学生能真实的理解到故障点与实际车床的联系，使学生掌控把握实际的电气线路维修保养的动手能力。

三、实验项目

1．熟悉常用低压电器的机构、原理

2．电子线路线路解析

3．经过查看模型的动作，理解实际动作

4．经过测量找出线路中的故障点，对故障排除

5．设定故障点，作为维修电工的技能考核装置

四、故障设定

1、吊钩启动失效。

2、吊钩能启动外，其它控制均失效。

3、吊钩上升控制失效。

4、吊钩下降控制失效。

5、平移机构控制失效。

可设定不少于12个故障。
