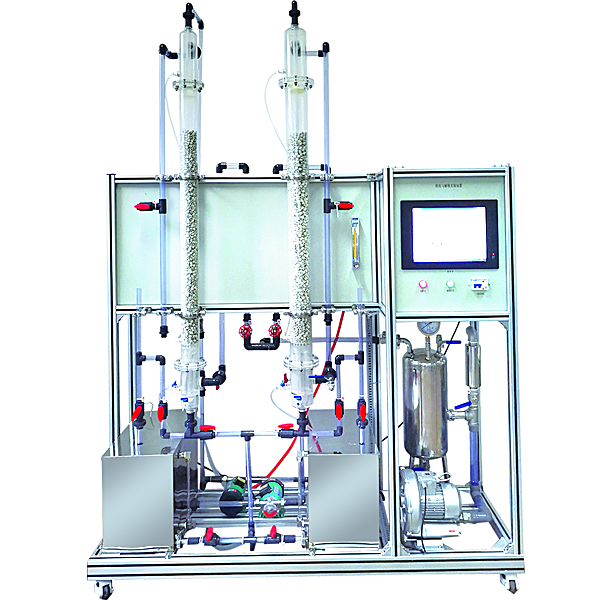

装置特点：
1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、全塔气液接触现象可视。
4、本实验装置采用二氧化碳――水体系。CO2气体无味、无毒、廉价，所以气体吸收实验常选择CO2作为溶质组分。
5、塔中部有液体再分布器，塔底部有栅板式填料支承装置。填料塔底部有液封装置，以避免气体泄漏。
6、装置设计可360度观察，实现全方位教学与实验。
7、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常运行不出现安全事故。
装置功能：
1、测定填料吸收塔不同喷淋密度下的体积传质系数；
2、测定填料解吸塔饱和液的体积传质系数；
3、改变吸收液流量，实现单吸收实验操作；
4、饱和液做解吸液相，实现单解吸实验操作
5、吸收与解吸的液相、气相流量相同，实现联合实验操作；
6、实现在线实时分析实验数据；
7、管路及涡轮流量计内实验介质流动状态清晰可视；
8、全触摸集成化控制，高稳定数据传输，硬件加密。
设计参数：
液相体积传质系数Kxa：0.006―0.02（ m/s）。
空气流量：0.25～2.5m3/h。
二氧化碳流量：0.01～0.16m3/h。
填料塔压降：0.6―1.5KPa；常温、常压操作。
公用设施：
水：装置自带透明水箱，连接自来水。实验时经离心泵进入吸收塔，循环使用。
电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
气：空气来自风机（自带气源），CO2来自气体钢瓶。
实验物料：水-- CO2。
外配设备、药品：二氧化碳钢瓶及减压阀；Ba(OH)2标准液、HCL标准液、化学分析仪。（用户自配）
主要设备：
1、玻璃填料塔：内装φ10×10mm陶瓷拉西环填料；填料塔内径 D=100mm。
吸收塔填料层有效高度≥800mm。
2、CO2流量计：质量流量计 流量范围 0.01～0.16m3/h。
3、空气流量：质量流量计，流量范围0～12m3/h。
4、液体流量：涡轮传感器，流量范围0.2～1 m3/h。
5、塔体床层压降由5KPa差压传感器测取，观察上下塔压降变化。
6、旋涡气泵：功率 750W，最大流量145m3/h，风压16kPa。
7、解吸泵：304不锈钢离心泵，功率370W，流量3.6m3/h。
8、饱和泵：304不锈钢增压泵，功率260W，流量≥0.8m3/h。
9、饱和水槽：≥90 L，优质透明有机玻璃。
10、管路：透明材质，壁厚≥2.5mm。
11、温度传感器：Pt100，分辨率0.1℃，精度0.5%，数字显示。
12、电器：接触器、开关、漏电保护空气开关。
13、中央处理器：执行速度0.64μs，内存容量16K，功能：数据处理运算。
14、模拟模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。
15、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。
16、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存2G，功能：中央处理器数据显示控制。
17、额定电压：220V，总功率：1.5kW。
18、外形尺寸：1800×550×2100mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮
19、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
20、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示：展示湿式报警系统的工作原理，三维动画演示，三维模型半透明化，可以见内部水流。配备练习模块（内置4道选择题，选择正确与错误均有提示）
4、设计布置：设有选择题、计算题，每题均有计分，提交后显示正确答案与得分
B、气体灭火系统
1、系统概述：气体灭火系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置8道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
3、原理展示：展示气体灭火系统的工作原理，三维动画演示，三维模型半透明化，可以见内部气体。配备练习模块（内置3道选择题，选择正确与错误均有提示）
4、设计布置：设有6道选择题，每题均有计分，提交后显示正确答案与得分
C、逃生演练：采用趣味游戏的形式进行教学，在限定的时间内逃出着火房间，选择失误将直接进入分数界面。
软件组成：
模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压差等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
二氧化碳浓度检测模块：精确检测装置吸收二氧化碳的浓度，精度误差±3%。
常见问题：
1、如果我要购买二氧化碳吸收与解析实验装置,填料吸收塔传质系数实训台，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的二氧化碳吸收与解析实验装置,填料吸收塔传质系数实训台是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开二氧化碳吸收与解析实验装置,填料吸收塔传质系数实训台的发票，您需要提供开票资料。
3、你们的二氧化碳吸收与解析实验装置,填料吸收塔传质系数实训台都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
