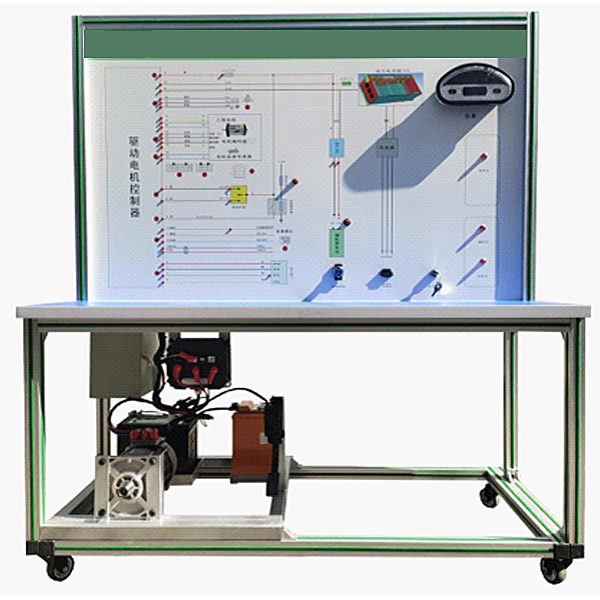

中人ZRXNYC-16车用交流异步电动机及控制示教板

一、产品组成
主要由汽车三相交流异步电机、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。
二、产品功能
1.汽车三相交流异步电机及控制器的认知；
2.汽车三相交流异步电机及控制器的结构及原理；
3.驾驶员的意图与永磁电机运转之间的体现；
4.常见故障的设置及考核；
5.配备完整的实验说明书。
三、产品规格
1、外形尺寸1240×600×1700mm；
2、电源：220VAC/50Hz；
3、电机额定功率：4kw；
4、电机额定转速：3000rpm；
5、电机工作电压：72VDC；
6、箱体上部整体成型，表面经过防锈处理、喷漆；下部采用40*40方管焊接成形；
7、采用UV平板喷绘面板，厚度不小于4mm,彩色电路图，不退色、耐磨损；
8、底部安装两万向两定向的脚轮，配备刹车，方便设备的移动及固定。
9、机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器：点击进入后自动跳转到edrawings界面，模型均为三维模型，通过点击零部件显示零部件名称，可360°全方位旋转、放大、缩小、平移，同时可通过移动零部件功能，将整个减速器进行拆卸组装，同时可以选择主页按钮回到减速器最初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能，可自由拖动横断面观察减速器内部结构。
B.轴系结构的设计及虚拟拆装界面可选零件认知、拆装演示、实战操作。
1、零件认知：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模型与零件名称，任意零件均可进行360°旋转
2、拆装演示：内置2个案例，将鼠标移动到某一零件位置时（底座与轴承座除外），该零件自动放大，并显示零件名称，设有拆卸与装配按钮，功能由软件自动完成轴系结构拆卸与装配。三维场景均可进行360°全方位旋转、放大、缩小、平移。
3、实战操作：三维零件整齐摆放于桌面，由学生手动选择对应的零件并移动至轴系结构上，摆放顺序正确且位置正确时零件才能安装上去，设有重新开始按钮，方便学生重新进行虚拟实验。将鼠标移动到某一零件位置时（底座与轴承座除外），该零件自动放大，并显示零件名称。
C、常见机械机构设计与仿真可选铰链四杆机构设计与分析、I\II型曲柄摇杆机构设计与分析、偏置曲柄滑块机构设计与分析、曲柄摆动导杆机构设计与分析、铰链四杆机构轨迹综合、偏心直动滚子推杆凸轮、对心直动平底推杆凸轮。
1、各个机构应当能输入相对应的参数，由软件自动计算参数，并可进行运动仿真和自动绘制曲线图。
D、机构资源库可选平面连杆机构11种、凸轮机构5种、齿轮机构6种、传动机构8种、加紧机构11种、轮系机构6种、其他机构（机械设备模拟）8种
E、汽油机发动机的虚拟拆装可选曲轴箱装拆演示、曲轴箱虚拟装配、配气系装拆演示、配气系虚拟装配
1、曲轴箱装拆演示与配气系装拆演示均设有拆卸按钮、装配按钮、重新开始、分解观察按钮，将鼠标移动到某一零件位置时，该零件自动放大，并显示零件名称，功能由软件自动完成轴系结构拆卸与装配。使用分解观察按钮时，曲轴箱或配气系三维模型自动展示爆炸图，可进行360°全方位旋转、放大、缩小、平移
2、曲轴箱虚拟装配与配气系虚拟装配的三维零件均整齐摆放于桌面，均由学生手动选择对应的零件并移动至机构上，当摆放顺序正确且位置正确时零件才能安装上去，设有重新开始按钮，方便学生重新进行虚拟实验。将鼠标移动到某些零件位置时，自动显示零件名称。
四、技术规格
1.工作电源：HV磷酸铁锂离子动力电池组
2.工作温度：-40℃～+50℃
3.设备颜色：标准7032等
4.设备钢管：40*40*3mm
5.设备机柜：1.5mm冷板冲压成形，背面设置维修门；
6.移动脚轮：100*60mm
7.外形尺寸：1240×600×1700mm(长×宽×高)

五．基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm	套	1
2	组合仪表	电动汽车专用	个	1
3	点火开关	配套	套	1
6	电机控制器	与电机配套	套	1
7	车载充电器与充电接口	与电池配套	套	1
8	DC-DC转换器		套	1
9	HV磷酸铁锂离子动力电池组	72V20AH	套	1
10	三相交流异步电机		套	1
11	刹车开关		套	1
12	档位开关	电动车专用	套	1
13	油门控制装置	电动车专用	套	1
14	直流接触器	DZ47	套	1
15	电源总开关	配套	套	1
16	移动台架	1240×600×1700mm(带自锁脚轮装置)	台	1
17	保险丝盒	配套	套	1
18	保修卡/合格证	配套	套	1
19	教师手册	配套	套	1
20	故障模拟与排除装置		套	1

常见问题：

1、如果我要购买车用交流异步电动机及控制示教板,电动车实训设备，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的车用交流异步电动机及控制示教板,电动车实训设备是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开车用交流异步电动机及控制示教板,电动车实训设备的发票，您需要提供开票资料。
