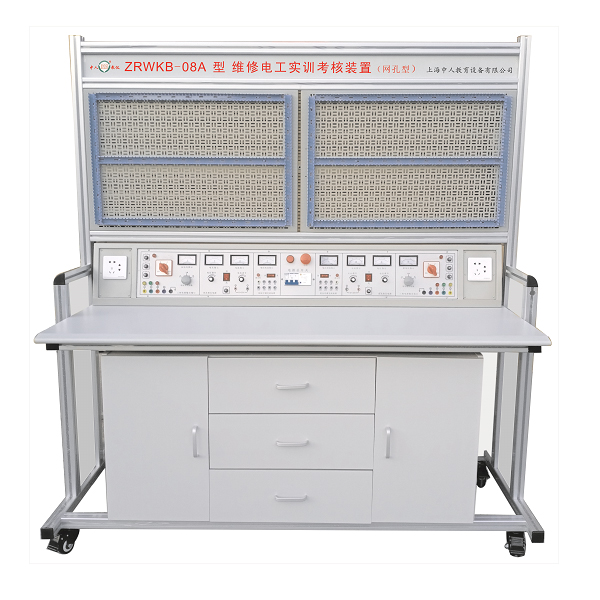

该装置主要应用实验桌、网孔板、实验元件（也可自购）含有概括。学生按照实验线路实行元件的合理布置，装配、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模仿实操、装配调动测量试验的综合实验，实验学生动手能力和实操技能。实验项目可自行确定，按照所选的项目选用相应的元件。该装置也可作为电工考工的考核设备。
二、特别点
1、电气控制线路元件全部装在网孔板上，实操便利、更换便捷、易拓展功能或研发新的实验项目（增购元件即可多加相应实验项目）。
2、实操台只需三相四线的交流ACACAC电源即可投入使用，占地面积小、节约实验用房、减少基建投资、经济效益显著。
3、实验台配备装备装备装备两组相互单独的电源，互不干扰，即可以两个学生同时实行实验。一组实行照明电子线路实验，一组实行电拖实验
4、设定有电压（V）（V）（V）型漏电保护器和电流（A）（A）（A）型漏电保护器，能保证实操者安全，电源输出均有监视及短路保护等功能，使用安全可靠。
三、技术功能
1、写入电源：三相四线制～380V±10% 50Hz
2、温度（℃）（℃）（℃）：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量（KV）（KV）（KV）：＜1.5KVA
4、外观尺寸：约1600mm×750mm×1690mm
一、设备的特别点：
实验台设定有较完善的安全保障功能，较齐全的功能。实验桌中央配备装备装备有通用电子线路板，电子线路板注塑而成，表面布有多孔成一组相互联通的插孔，元件盒在其上随意拼插成实验电子线路，元件盒盒体，直观性好，盒盖印有永不褪色元件符文号，线条清晰美观。盒体与盒盖应用较科学的压卡式构造，维修拆卸装配便利。元件放置在实验桌下边左右储物储物储物柜内，大大提升了管理水平，规划化程度，大大减轻了教师实验准备作业。
二、适用界限：
适用来高等、中等、职校及技校电工学、电工原理、电子技术等课程实验。可完成交直线DC、振荡、磁路电子线路，运算放大器、整流电子线路，交直线DC放大电子线路，数字逻辑电子线路等电子线路实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想设备。它的配备装备装备装备是学校上水平、上等级的重要标识。
三、实验台及实操桌构造：
|
1．实验台外壳尺寸：123×35×20cm 2．三相保险座 3．三相电源写入指标 4．总开关：实验台电源总开关，带漏电、过载保护 5．试验按钮：试验漏电开关漏电功能 6．电源写入指示1只 7．电源输出指示3只(红、绿、黄三色) 8．交流ACACAC电压（V）（V）（V）表：指示输出线电压（V）（V）（V） 9．电压（V）（V）（V）变换开关：与电压（V）（V）（V）表协作使用，监示输出线电压（V）（V）（V）的大小与对称情况 10．接线座5只：A单元三相四线及地线输出 11．电流（A）（A）（A）表W相电流（A）（A）（A）输出指示 12．O/I开关：三相四线电源输出控制 (提升安全系数) 13．接线座2只：B单元交流ACACAC低压电源输出 14．电表(2A)：B单元交流ACACAC电流（A）（A）（A）指示 15．旋钮：B单元3-24V交流ACACAC低压选用输出 16．开关：C单元双路直线DC稳压电源开关 17．旋钮：C单元双路Ⅰ路稳流调动 18．旋钮：C单元双路Ⅱ路稳流调动 19．接线座2只：C单元Ⅰ路直线DC稳压输出 20．保险座：C单元双路稳压电源保险 21．电表4只：双路稳压电源电压（V）（V）（V）、电流（A）（A）（A）指示 22．接线座：D单元直线DC5V稳压输出 23．电表：D单元电流（A）（A）（A）0.5V输出指示 24．开关1：控制各低压交流ACACAC电、信号源 25．开关2：控制E单元交直线DC调压电源 26．电表：E单元交流ACACAC电压（V）（V）（V）输出指示 27．接线座4只：E单元交流ACACAC、直线DC输出口 28．旋钮：E单元0～240V电压（V）（V）（V）调动 |
29．插头座：G单元220V输出插头座 30．旋钮：音频功率（W）（W）（W）放大器音量调动 31．接线座2只：音频信号写入 32．按钮：单次脉使能开关 33．接线座3只：单次脉冲输出口 34．电表：函数发生器正弦波输出电压（V）（V）（V）指示 35．旋钮：正弦波输出三级衰减幅度粗调 36．旋钮：正弦波输出口 37．接线座：正弦波输出口 38．旋钮：矩形波输出幅度调动 39．接线座：三角波输出口 40．旋钮：函数信号发生器频率细调 41．接线座：矩形波输出口 42．旋钮：函数信号发生器五级频率粗调 43．电表：函数发生器输出频率指示 44．万用表：数字型 45．智能型交流ACACAC电子线路测量电表：经过开关变换可同时测量电子线路I、U、KW、Kwh、T，八位液晶显露。 45．实验桌面尺寸：160×70cm 46．通用电子线路板：规格35×90cm，元件盒在其上随意拼插实行实验 47．储物板：放置元件盒 48．左储物储物储物储物柜：放置储物板（带门锁） 49．抽屉：放置常用工量具 50．右储物储物储物储物柜：放置储物板（带门锁） 51．示波器：自备20M带宽的数字示波器 52．毫伏表：自备 |
常见问题：
1、如果我要购买网孔型维修电工考核实训装置_电工电子基础实训台，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的网孔型维修电工考核实训装置_电工电子基础实训台是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开网孔型维修电工考核实训装置_电工电子基础实训台的发票，您需要提供开票资料。
3、你们的网孔型维修电工考核实训装置_电工电子基础实训台都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
