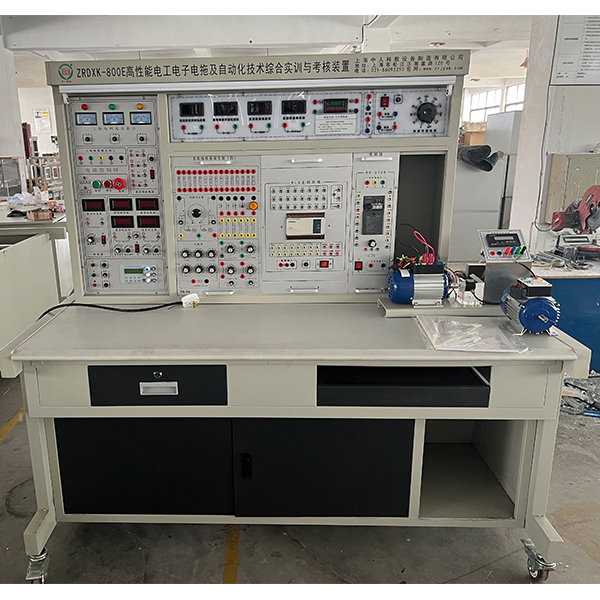

电工电子电拖及自动化技术综合实训台

电工电子电拖及自动化技术综合实验台,变压器保护实验装置

一、设备基础简介：
要求装置有机地融合了电工、电子、电力拖动、plc、变频器等实验内容，配备装备装备装备多块可自由集合的实验箱式挂式模型块件，完成了教学资源共享，一机多用；创造性地把教学管理、教学图纸文档实验指导书及实验指导书、教案、实验、认证、考核融于一体，大大节省实验用房、减少管理人员，经济效益显著，其是高等院校、中专、技术、职业学校及各类培训鉴定机构新建、改建实验室的理想实验设备。
二、功能特别点
1、安全功能高：实验屏上380V交流ACACAC输出处设定有单片机全程监控的一套过流保护装置，相间、线间直接短路或过载，电流（A）（A）（A）超过设定值，系统即警报并切断总电源，保证设备安全。配备装备装备装备漏电保护装置，经过启动停止按钮控制实验台作业电源。
2、测量仪表精确度高，应用数字化，符合现代测量发展方向。
3、综合性强：使电工、电子、电力拖动、plc、变频调动速度多门学科有机集合在一个实验台上，能按工厂现场实操规程实行小型工程设计实验。
4、实验的深度和广度按照需要可作灵活的调动，装置应用箱式挂式模型块件式构造，更换便捷，并可自由集合，适用不一样的实验要求，添加部位件即可拓展功能或研发新的实验项目。
5、实验台构造合理、功能优越、配套完整，按照弱电和强电配备装备装备不一样的实验连接线及相应的插头座，使用安全、可靠。
三、技术功能：
1、作业电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度（℃）（℃）（℃）：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量（KV）（KV）（KV）：＜1.5KVA
4、重量（kg）（kg）（kg）：220Kg
5、外观尺寸：1600mm×700mm×1500mm
四、配备装备装备及功能
电工实验台主要应用实验屏、实验箱式挂式模型块件、实验桌等到含有概括。
（一）实验屏
  实验屏为钢制双层亚光密纹喷塑构造，铝塑实操实操操作面板，为实验箱式挂式模型块件提供交流ACACAC电源、直线DC稳压电源、恒流源、函数信号发生器（含有概括频率计）、测量试验仪表及实验器件等，具体功能如下：
1、控制及交流ACACAC电源部分
（1）提供三相固定380V交流ACACAC电源，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流（A）（A）（A）型电压（V）（V）（V）型漏电开关开启后由启动和停止按钮控制实验台作业电源。设定有警报和复位功能。
（2）提供一相0～250V/2A连续可调交流ACACAC电源一路（配备装备装备装备一台0.5KVA一相调压器）。同时经整流环节可得一组0-240V连续可调直线DC电源，有表指示输出电压（V）（V）（V）值。
（3）提供～220V插头座2只，为外部仪表器具提供作业电源。
（4）配备装备装备装备实验用250V/30W日光灯管及支撑架一套。



电工电子电拖及自动化技术综合实验台,变压器保护实验装置

本装置是按照《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学内容，并集合生产实际应用和发展而研发的微机线路保护实验装置。学生经过实验，能进一步理解电力系统微机变压器保护的原理，并能掌控把握保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、电气、自动化类专业变压器保护教学实验平台，而而而而且可作为学生熟悉和掌控把握电力通讯规约和多种编程系统硬件和系统平台。本装置还配备装备装备有RS-485/Modbus-RTU通信连连连接口及上位机监控系统。

一、装置的安全保护体系

1. 总电源由三相钥匙开关控制，设定有三相带灯熔断器作为断相指示。

2. 控制屏电源由接触器经过起、停按钮实行控制。

3. 屏上装备有电压（V）（V）（V）型漏电保护装置和一套电流（A）（A）（A）型漏电保护装置，控制屏内、外或强电输出若有漏电情况，即警报并切断总电源，保证实验安全。

4. 三相调压器原、副边均设定有过流保护装置，相间、线间有过电流（A）（A）（A）或直接短路时均能自动保护。

5. 设定有定时器兼报警记录仪（服务管理器），对违规使用的次数实行记录，为学生实验技能的考核提供一个统一标准。

二、实验项目

1. 系统正常运行及不平衡电流（A）（A）（A）的测量实验

2. 模仿变压器瓦斯保护实验

3. 变压器的电流（A）（A）（A）速断保护实验

4. 微机变压器纵差动保护整定实验

5. 变压器的二次谐波限限限制动作作作实验

6. 变压器差动速断保护实验

7. 三绕组变压器差动保护实验

8. Y/Y-12双绕组变压器差动保护实验

9. Y/△-11双绕组变压器差动保护实验

10. 比较率限限限制动作作作特性的研究实验

11. 双绕组变压器的过电流（A）（A）（A）保护实验

12. 三绕组变压器的过电流（A）（A）（A）保护实验

13. 变压器低电压（V）（V）（V）起动过电流（A）（A）（A）保护实验

14. 变压器复合电压（V）（V）（V）起动过电流（A）（A）（A）保护实验

15. 中性点直接接地运行变压器零序保护实验

16. 部分中性点接地运行变压器零序保护实验

17. 双绕组变压器的过负荷保护实验

18. 三绕组组变压器的过负荷保护实验

19. Y/△-11双绕组变压器过电流（A）（A）（A）保护实验—— 由学生自行设计考核
