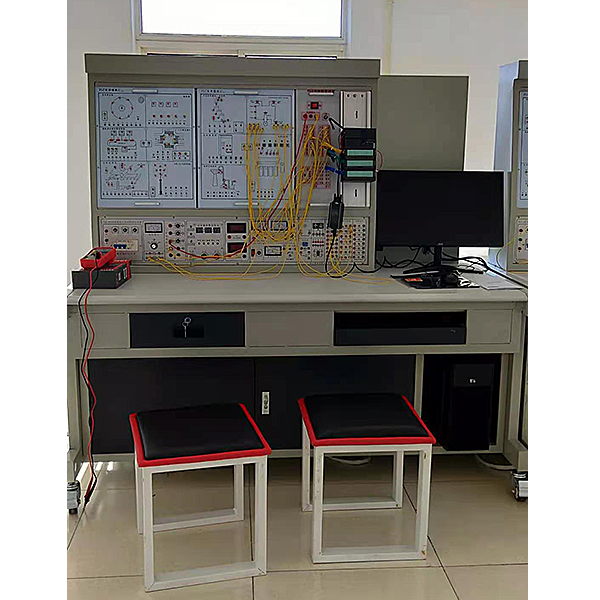

中人ZRPLX-03A西门子300PLC实训装置

（一）、概述

1、实训台集plc、模拟实训对象、仿真软件、组态软件于一体。适合PLC可程控制实训教学及技师技能鉴定考核

2、每套实训装置均由控制屏、实训桌、PLC主机组件、通信模块、实训模块等组成。

3、采用挂件结构，具有开关量、模拟量、控制对象、总线通信等单元，能完成逻辑、模拟、过程、运动等的控制实训教学。

4、装置设有电压型和电流型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设有定时器兼报警记录仪，记录实训考核时间及误操作次数。

5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

（二）、技术要求

1、控制屏

1.1、交流电源控制单元

输入电源三相五线制（～380V±10% 50Hz），交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。提供三相五线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。

1.2、定时器兼报警记录仪

定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。

1.3、直流电源、直流电压/电流表、逻辑电平输出及指示等

直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～200V、输入阻抗为10MΩ、精度0.5级，电流表量程0～200mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。

2、实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，下方设有储存柜放置模块和实验导线、电脑桌联体设计，造型美观大方。

3、主机实训挂箱组件：(SIMATIC S7-300）

CPU314-2DP，24VDC供电带PROFIBUS-DP主从接口；含PROFIBUS-DP网络通信；配套PC/PPI编程电缆。

4、相关软件

5.1、编程应用软件

台式计算机上应安装好操作系统和常用的办公软件；并安装Step7、Wincc、Wincc flecxible等工控软件。

5.2、工控组态软件一套：

打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学
5.3、虚拟仿真系统

1.维修电工电子电机与职业资格培训考评仿真软件

本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件即可手动设置故障也能自动设置故障，本软件通过电路图中绿色的框选择手动设置故障点（最多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本软件内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。

2.虚拟频谱仪、逻辑分析仪、示波器、三用表仿真软件：

本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件的功能有：电阻的测量、交流电压的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提示并可以重置多用表）、晶体管的极性判断、直流电压测量（通电流表档时灯光亮）、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显示红圈，如未定位准确无红圈显示，并在进行错误操作的时（如所选量程错误、所测数据错误等等），仪表指针将无反应、提示错误重新测量等，本多用表可选择交流电压档，直流电压档，电阻档，电流档，电阻调0，并且可放大显示数据，可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。

3、单片机、plc可编程设计与控制虚拟仿真软件：

本软件基于unity3d开发，内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮，在连线及代码正确后，可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动，在连接线路状态下，三维机床模型可进行放大/缩小、平移。

1.继电器控制：阅读实验指导书，并进入实验，通过识读电路图，选择组件列表中的继电器、热继电器、开关等元器件以拖拽的形式布局至电器柜中，限位器置于三维机床模型上，可选择盖盖子，部分元器件名称可重命名，然后点击连接线路按钮，将端子对端子进行连线，将机床电路连接成功后，选择接通电源，进行操作，若组件或线路连接错误将弹出提示错误框，可随时进行场景重置。

2.PLC控制：实验同继电器控制，增加PLC控制功能，在连线完成后，通过PLC编码按钮，进入程序编写界面，编写正向与反向2条程序，共有12个梯形图符号，编写完成后，选择提交进行程序验证。验证成功后，接通电源进行操作，组件、线路连接、代码错误将弹出提示错误框，可随时进行场景重置。

3.单片机控制：实验同继电器控制，增加单片机控制功能，在连线完成后，通过C编码按钮进入编程界面，输入正确的C语言代码，提交验证成功后，接通电源进行操作，组件、线路连接、代码错误将弹出提示错误框，可随时进行场景重置。

6、实训模块：

1	装配流水线/十字路口交通灯	通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。
2	机械手控制 / 自控成型机	通过对机械手停留 “ 位置 ” 及自控成型机各方向 “ 液缸位置 ” 的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。
3	加工中心	通过对加工中心中各方向 “ 电机 ” 运行方向及 “ 刀库 ” 进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。
4	锅炉控制	通过工业现场锅炉启动的控制，使学员掌握锅炉控制系统的PLC控制方式。
5	步进电机/直线运动：（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成；直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。	通过利用PLC对步进电机及直线运动实物模块的控制，初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。
6	直流电机控制/温度控制（模拟量控制）	通过对直流电机系统中脉冲信号采集、转速控制（电压量）及温度控制系统中的温度参数的控制，掌握高速计数器指令、模拟量处理指令、PID指令的使用。

7、实训台配置清单

序号	名称	功能备注	数量	单位
1	实训桌台	实训台；1600×700×1630mm；实训柜可放置工具材料和实训模块。	1	套
2	电源控制屏	AC380V、220V电源各一组（提供2组三插AC200V插座）DC0～±10V可调输出；DC4～20mA可调输出；数字电压表量程0～30V、精度0.5级，电流表量程0～30mA、精度0.5级；三位半显示、LED数码管、选择开关、蜂鸣器、直流24V继电器、直流电压输出	1	套
3	主机实训挂件	西门子(S7-300):CPU314C-2DP	1	套
4	三相异步电动机	三相380V/180W；转速：1400r/min	1	台
5	PC/PPI编程电缆	长2000mm；用于学生机PLC主机与计算机之间的通讯；	1	根
6	国标电源线	3脚标准插头国标电源线	2	根
7	编程软件	Step7、Wincc、	1	套
8	PLC组态仿真软件	MCGS组态博途教学软件	1	套
9	PLC实训模块		1	套
10	学生凳	四方凳	2	张
11	实训指导书	电子版及纸质版	1	套
