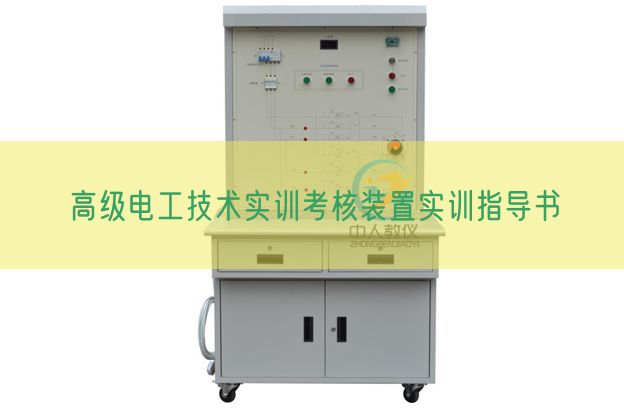

--790C 高级电工技术实验考核装置实验指导书
（电工部分）
第一章 简介
一、实操台特别点：
1、高级电工技术实验考核装置应用网孔板与箱式挂式模块件相集合的方法，实验实操便利、更换便捷、易拓展功能或研发新的实验项目，动手能力强，接近工业现场。
2、综合性强：能完成电工、
电子、
单片机、
电气控制、
plc等综合控制多门学科的技能实训。
3、实操台只需三相四线的交流ACAC电源即可投入使用，占地面积小、节约实验用房、减少基建投资、经济效益显著。
4、设定有电压（V）型漏电保护器和电流（A）型漏电保护器，能保证实操者安全，电源输出均有监视及短路保护功能。
5、380V交流ACAC输出处设定有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载电流（A）超过设定值系统即切断总电源，保证设备的安全。
6、实验管理器：平时作为时钟作用，设定有设定实验时间、定时报警、切断电源等功能，还可以自动记录由于接线或实操错误所造成的漏电警报总次数，为学生实验考核提供一个统一标准。
二、实操台的技术功能数值：
1、写入电源：三相四线制～380V±10% 50Hz
2、温度（℃）：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量（KV）：＜1.5KVA
三、实操台的功能及实操使用：
1、第一单元为电源总开关及漏电保护装置。
手柄往上拨时为开启状态，此时
实验台与外部电子回路接通，实验管理器写入正确密码然后按下启动按钮后实验台各单元可以开始作业。漏电保护装置当实验台漏电电流（A）达到30mA自动跳闸。保证人身与设备安全。
2、最右边单元为实验管理器：
实验管理器是为帮助老师更好的管理学生，方便教学而设定的。老师可以设定定时时间，到定时时间能自动断开电源，保证考核时间的正确性，又可累计实操过程中误实操并会报警提醒，并记录下误实操次数，以考察学生的实验重量。另外还设定了密码上电功能，限制学生私自上电实操，操作面板还有一个标准时间显露，老师可以随意调节该时间，该时间当装置失电也不会遗失。
报警器的功能有电子回路漏电报警、高压电源过载报警、定时报警三部分，记录显露的次数即以上三项报警次数的累加。
功能实操：
①、总电源开启后，密码写入：写入密码（初始密码：123）正确时实验装置才能开机，否则不能开机。按功能键使操作面板最右边显露"1"，按确认键右边显露三位"一"，按数位键左边位闪烁，按数值键加数调节，再按数位键移位并闪烁，再按数值键调节，如此反复至正确密码，再按确认键确认，实验台自动上电，操作面板返回时钟状态。
②、定时设定：按功能键使最右边位为"2"，如要调节定时时间按确认键，按数位键低位闪烁，按数值键调节好后，再按数位键移位，如此反复移至最高位，如不正确可反复按数位键移位，按数值键调节数值至最高位再按确认键确认，系统返回时钟状态。
③、时钟设定：能修改操作面板标准时间；标准时间一般为北京时间，可按照老师需要自行调节；按功能键使最右边显露为"3"，按确认键低位闪烁，按数值键数值上升调节，再按数位键移位，再按数值键调节，如此反复调至左边最高位后，如正确，按确认键，返回时钟状态。
④、定时查看：按功能键使最右边显露为"4"，按确认键即可查看定时设定的时间，再按确认键返回时钟状态。
⑤、报警查看：查看报警次数；按功能键使最右边显露为"5"，按确认键右边显露两位数值，最高为"99"，再按确认键返时钟状态。
⑥、密码修改：修改系统密码；按功能键使最右边显露为"6"，按确认键，如需要新写入密码则按确认键，此时右边三位显露"0"，按数位键高位闪烁，按数值键调节，再按数位键移位闪烁，反复实操直至最右位按确认键确认，系统返回时钟状态。
⑦、报警复位：擦除报警记录；按功能键使最右边显露为"7"，按确认键擦除报警记录，并返回时钟状态。
⑧、查看密码：该功能是为了防止实操者忘记密码；按功能键使最右边显露"8"，按确认键右边显露三位系统密码，在按确认键返回时钟状态。
⑨、复位键：按一下复位键，系统复位；需要重新写入密码才可开机。
3、第A单元为过载保护、启动按钮及三相电源监视。转动换相开关可查看三相写入线电压（V）的作业状况，由一只450V电压（V）表指示。实验台总开关打上，实验管理器开始作业后，按下绿色启动按钮实验台各单元开始进入作业状，按下红色启动按钮实验台各单元停止作业。当实验台作业电流（A）达到过载保护设定值时内部保护装置警报并自动切断作业电源，故障排除后，按下复位按钮实验台才可以重新作业。
5、第B单元为0～240V一相连续可调交流ACAC电源输出口，输出交流ACAC电压（V）有相应电表指示，0～240V一相连续可调交流ACAC电源输出经整流后同时可得到0～250V直线DC电源，按照实验电子回路的需要用安全实验连接线向实验电子回路输送所需交直线DC电源。
6、第C单元为双路直线DC稳压电源，每路单单独，输出电压（V）均为0～30V，两路电源经过连接可得到0～60V/1。5A电源，每路电源右边的电位器为电压（V）调动，顺时针调动电压（V）增大，电位器调动到接近上下极限时要轻慢，以免调动过大损坏电位器；有电压（V）表与电流（A）表指示作业状况。左边的电位器为作业电流（A）调动，顺时针调动电流（A）增大，设定有设定最大作业电流（A）的功能。
7、第D单元为固定直线DC稳压电源，输出5V/500MA直线DC电源，实验时不允许短路。
8、第E单元为函数信号发生器，输出正弦波、三角波、矩形波
1）频率界限：5HZ-550KHZ分五个频段，由频率粗调调动，按照实验项目所需的频率选用合适的粗调档位，与频率细调旋钮协作调到实验所需的频率，信号输出的频率数值为HZ表显露的数值乘以粗调档位的倍数。
2）正弦波电压（V）输有衰减功能，分别为0dB,20dB,40dB按照实验项目选用合适的衰减档位，正弦波输出指示表指示未衰减的正弦波输出有效电压（V）值
3）电压（V）界限：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0db、20db、40db设定有连续细调
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
三角波：5HZ-550KHZ>１V，固定。
9、第F单元为低压交流ACAC源，最大输出电流（A）为2A，输出电压（V）分别为4 V，6 V，8 V，10 V，12V，14V，16V，18V，20V，24V，按照实验项目合理选用电压（V）。
10、第G单元为连续计数脉冲，调动旋钮输出标准0。5-300K计数脉冲。
11、第H单元为单次脉冲源，每往上拨一次输出一组正负脉冲。
四、电气控制及仪表照明在网孔板上实行实验。实验时，先应规划好元件的固定位置和走线位置，然后再动手实操。
网孔板上均布5*10方孔，实验装置中配备装备了特制的塑料卡子，与方孔协作使用，布置实验电子回路电气元件时，事先规划电气元件布置，确定电气元件在屏上的位置，然后钦入塑料卡子，用自攻螺丝把电气元件固定在网孔板上，然后布线实验，这种方法比前一代设备需把网孔板卸下把电气元件用螺母螺丝在网孔板上前后拼接组装固定要便利，快捷好多。塑料卡子及自攻螺丝可重复运用，实验完毕需取下电气元件、塑料卡子、自攻螺丝等整理并放回原处便利下次实验。
五、表的使用
1、功率（W）表的使用方法
①仪表由单片机、高精确度A/D变换芯片和LED数字显露电子回路包括。
②主要功能：
A、测量功率（W）时，写入电压（V）、电流（A）的界限为：5V～450V，200mA～5A。为保证测量准确，仪表内部分八个测量范围段，测量时能按照写入信号的大小自动变换测量范围。
B、能测量功率（W）因数（cosø值），并能自动判别负载性质（L或C）。
C、可测写入信号的频率。测量界限为1.00～99.00Hz。
③使用方法：
（1）接线：电压（V）写入端与被测对象并联，电流（A）写入端与被测对象串联。
（2）开启电源后，显露器各位将依次显露"P"，表明仪表已处于正常状态，亦即初始状态。
（3）"功能"键用来选用测量试验项目。连续按动此键，会依次显露以下项目：
U：电压（V）； I：电流（A）； P：功率（W）； COS：功率（W）因数及负载性质；
FUC：频率； SAUE：数值存档； DISP：数值查询。
使用时，按照需要用"功能"键选定一项。对于前五项，选定项目后，按"确认"键，只要写入端接有相应的信号，即显露相应的测量值。测量单位为：电压（V）V，电流（A）A，功率（W）W，频率Hz。
（4）数值存档。此功能只能存档COS和P二项的数值。实操方法如下：
用"功能"和"确认"键先后测量P或COS二项数值，待测得的数值平稳后，再按"功能"键，选定SAUE，按"确认"键。这时会显露存档数值的序号（共可存档16组数值，序号为0～9，A～F），并存档该组数值。如要查询该组数值，按"功能"键，选定DISP，按"确认"键，即找到该组存储的数值。先显露功率（W）因数值，再按一下"确认"键显露功率（W）值。
注意：P和COS二项的数值是作为一组同时存档的。也可各自单单独存档，但这时是作为二组数值存档的。在查询时，每组数值中没测的那项数值为乱码。
要让微机收集和存档负载的U、I数值并显露其波型和相位差别，必须至少存档一组P、COS数值。
2、真有效值交流ACAC电流（A）表使用方法：
将真有效值电流（A）表串联进入被测量的电子回路，智能电流（A）表将自动变换测量范围，测量出被测电子回路经过的真有效值电流（A）。
3、真有效值交流ACAC电压（V）表使用方法：
将真有效值电压（V）表并联到被测量的电子回路上，智能电压（V）表将自动变换量
程，测量出被测电子回路经过的真有效值电压（V）。
4、智能直线DC电流（A）表使用方法：
将智能直线DC电流（A）表串联进入被测量的电子回路。
（1） 将表变换到手动状态，按照被测电子回路的大概电流（A）选用测量的档位，如不能估计应该用最大的档位。智能电流（A）表将显露电子回路的电流（A）值。
（2） 将表变换到自动状态，智能电流（A）表将按照电子回路的电流（A）大小自动调节智能表的测量范围，智能电流（A）表显露电子回路的电流（A）值。
（3） 在表处于自动状态时，按下存储键，智能表将记录下当前电子回路中电流（A）的数值。要记录多个数值，可以重复按下存储键，记录下多个数值。
（4） 在表处于自动状态时，按下查询键，智能表将按顺序翻出以前智能表记录下的数值。
5、智能直线DC电压（V）表使用方法：
将智能直线DC电压（V）表并联进入被测量的电子回路。
（1） 将表变换到手动状态，按照被测电子回路的大概电压（V）选用测量的档位，如不能估计应该用最大的档位。智能电压（V）表将显露电子回路的电压（V）值。
（2） 将表变换到自动状态，智能电压（V）表将按照电子回路的电压（V）大小自动调节智能表的测量范围，智能电压（V）表显露电子回路的电压（V）值。
（3） 在表处于自动状态时，按下存储键，智能表将记录下当前电子回路中电压（V）的数值。要记录多个数值，可以重复按下存储键，记录下多个数值。
（4） 在表处于自动状态时，按下查询键，智能表将按顺序翻出以前智能表记录下的数值。
第二章 注意事项
一、 使用时，手要干燥、干净，禁止用锋利的东西划刮实验装置及备品备件。
二、 做强电实验时，必须先接好线路图，认清零线、地线、相线，经老师查验无误后方可通电，严禁用手或导电物在强电器件上相碰，违章实操触电责任自负。实验完毕，电源总开关和每组各自的三相电流（A）开关全部应放置于关断状态。
三、 使用完毕，必须关断电源总开关（手柄向下拔）。
四、 设备虽然有设保护装置，但在实操过程中不允许短路各输出端。
五、
电机在作业时，严禁用手碰轴前端及后端风叶，做缺相电机实验时，电机带电作业不能超过1分钟。
六、 做实验时，参考每个元件的接点，连线时照接点连接即可。控制屏里的主电源已经连接好，连接好实验时，从三相四线输出端上的"U、V、W"开始连线即可。
七、 实验台上一相电源输出插头座是供学生外接设备用的电源，最大输出2A。
八、 实验台三相四线每组输出总功率（W）最大为750W，电机只能用我公司提供的特制电机，一切外接大容量（KV）设备损坏本实验装置的行为，不属于保修界限之内。
九、 本实验装置机动灵活，学校可按照各自现象开展一些自己设计的电子回路图实行实验，调动学生的学习掌控把握主动性、研发性。但应注意本实验装置的局限性。
十、 本说明书提供的实验项目仅供参考，错误之处在所难免，希望使用者多批评指正。
