汽车启动系统实训台

汽车启动系统实验台,嵌入式技术实验装置


一、设备简介

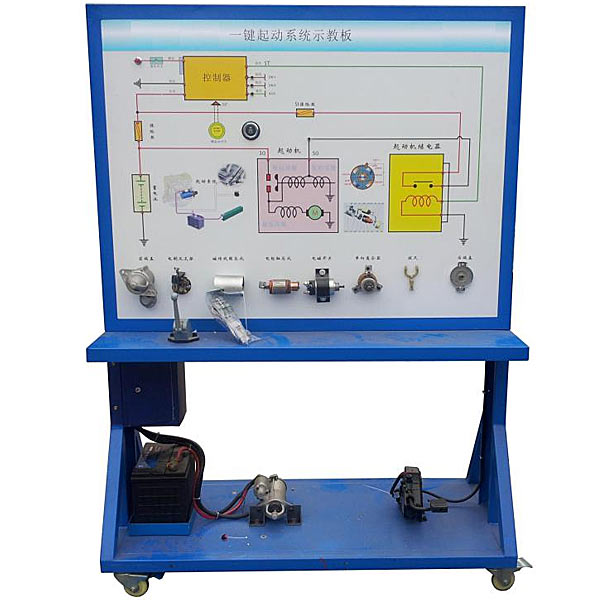

设备应用汽车起动系统实物为基础，充分展示汽车起动系统的含有概括构造和作业过程。
适用来学校对汽车起动系统课程课程课程理论和维修实验的教学需要。
二、功能特别点
1.真实可运行的起动系统，充分展示汽车起动系统的含有概括构造。
2.操纵起动开关，起动马达作业，真实演示汽车起动系统的作业过程。经过实操实操操作面板上的电流（A）（A）（A）表、电压（V）（V）（V）表可查看起动过程中启动电流（A）（A）（A）和蓄电池电压（V）（V）（V）的改变过程。
3.实操实操操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧烧烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操实操操作面板打印有永不褪色的彩色电子线路图；学生可直观对照电子线路图和实物，认识和解析汽车起动系统的作业原理。
4.示教板实操实操操作面板上装配备装备装备有起动机总成分解部位件，可直观认识起动机的含有概括构造。
5.示教板实操实操操作面板上装配备装备装备有检验测量试验端子，可直接在实操实操操作面板上检验测量试验汽车起动系统各电子线路元件的电信号，如电阻、电压（V）（V）（V）、电流（A）（A）（A）、频率信号等。
6.示教板实操实操操作面板部分应用1.5mm冷板冲压成形构造，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，示教板底座上配备装备装备有40cm左右的桌面，便利放置图纸文档实验指导书、轻型检验测量试验仪表器具等。
7.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器：点击进入后自动跳转到edrawings界面，模型均为三维（3D）（3D）（3D）模型，经过点击零部位件显露零部位件名称，可360°全方位旋转、放大、缩小、平移，同时可经过位移零部位件功能，将整个减慢速度器实行拆卸组装，同时可以选用主页按钮回到减慢速度器最初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能，可自由拖动横断面查看减慢速度器内部构造。
B.轴系构造的设计及虚拟拆卸装配界面可选零件认识、拆卸装配演示、实战实操。
1、零件认识：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维（3D）（3D）（3D）模型与零件名称，随意零件均可实行360°旋转
2、拆卸装配演示：内置2个案例，将鼠标位移到某一零件位置时（底座与轴承座除外），该零件自动放大，并显露零件名称，设定有拆卸与装配按钮，功能由系统自动完成轴系构造拆卸与装配。三维（3D）（3D）（3D）场景均可实行360°全方位旋转、放大、缩小、平移。




汽车启动系统实验台,嵌入式技术实验装置

一、基础简介

基于STM32系列嵌入式芯片，从嵌入式实验教学的特别点出发，基础功能实验电子线路应用一体化设计方法，创新拓展型实验电子线路应用单独模型块方法，需要时接入主板，既兼顾演示检验性实验、又考虑到综合设计和创新研究性实验的需要。主板上自带CPU编程下载连连连接口，是一款灵活性极强的集编程下载调动测量试验与一体的新型嵌入式实验教学平台，适合各层次学生实行嵌入式原理和应用方面的实验和创新。

二、特别点

1、完整的实验指导

专门针对此实验箱编制详细的实验指导书，相信您有了专业的实验箱和详细的指导书，会迅速掌控把握好ARM嵌入式技术，一定能快速入门，达到事半功倍的效果。

2、功能模型块完全单独

按照我们多年来的研发经验，和取听广大用户的建议，此款研发板应用最新理念——各功能模型块完全单独，互不干扰，减小初学者编程误区。板载丰富的实验硬件资源和连连连接口，并对外全部开放I/O口，既可简便的使用短路帽实行默认的资源连接（便利初学者直接使用），也可以取下短路帽后应用杜邦线连接单片机的随意I/O口线，轻松搭建自己的电子线路。协作本公司精心编写的大量C语言实验例程，可使用户快速掌控把握单片机原理及其实用连连连接口技术。同时可加强初学者对主板硬件电子线路的认识，尽快熟悉硬件电子线路。

三、支持多种CPU研发实验

标配STM32F103C8T6核心板，按照客户需求可以选配其它单片机核心板，从而完成对各种CPU芯片的支持拓展。

四、详细硬件配备装备装备

4.1   实验箱底层基板

4.1.1单色流水灯模型块：8 个高亮绿色LED 灯

4.1.2 双色流水灯模型块：6 个高亮LED灯，红黄绿三种颜色

4.1.3 双色LED灯模型块：红绿双色LED 灯

4.1.4 8 位数码管模型块：2 个四位一体共阳极数码管，2个74HC595 驱动芯片

4.1.5 1 位数码管模型块：1 个 8 段数码管，共阳极，0.56 英寸

4.1.6 红绿双色点阵模型块：3 个74HC595 驱动芯片，一个红绿双色点阵显露屏

4.1.7 LCD1602 液晶屏模型块：标准 LCD1602 液晶屏连连连接口，1 个带背光的  LCD1602 液晶屏

4.1.8 LCD12864 液晶屏模型块：标准LCD12864 液晶屏连连连接口，支持串行、并行液晶屏

4.1.9 OLED 显露模型块：0.96 寸  OLED 液晶屏，128*64 显露(选配）

4.1.10 TFT 彩屏模型块：彩屏应用串行通信方法 ，支持触摸屏控制，带背光开关配套2.8 寸彩屏，带触屏功能，262K 色。

4.1.11 8 个单独按键：8 个单独按键，带上拉电阻

4.1.12 4X4 矩阵键盘：4行4列矩阵键盘，带上拉电阻

4.1.13 五向摇杆：一个五向摇杆，设定有上、下、左、右、中五个方向

4.1.14 蜂鸣器模型块：无源蜂鸣器

4.1.15 DS1302 时钟模型块：DS1302 芯片，模型块带后背电池座
