1.

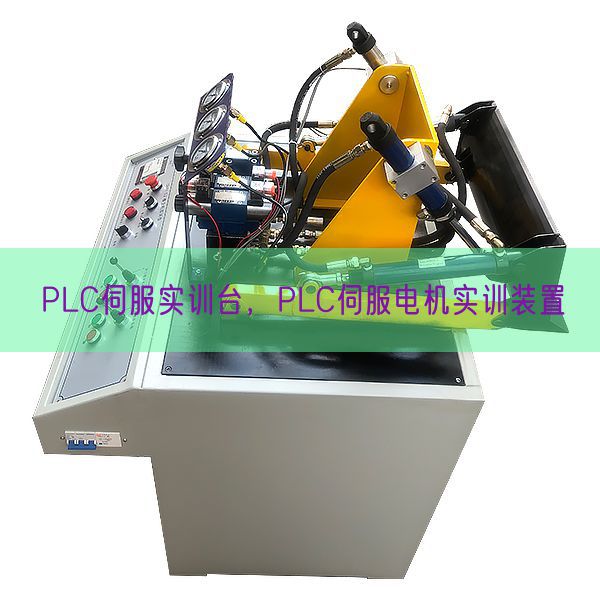

PLC伺服实验台应用立式展板构造，下部带底座及脚轮。尺寸为1900 mm（高）×800 mm（宽）×700 mm（底座深）。
2.
PLC伺服实验台上装配控制系统、开关量实验挂板、模仿量实验挂板、异步
电机直线动作
模型以及伺服电机直线动作模型。
3. 控制系统经过网孔板固定装配于展板上部，应用前操作面板配线方法。
电气控制器件含有概括：24VDC电源1个、PLC主机1个、触摸屏1台、变频器1台、伺服驱动器1套，交换机1台、空气开关1个、接触器1个、实操按钮2个和指示灯2个。
4. DC24V电源模型块。
5. 主机设定有16路数字量写入,16路晶体管输出；5路模仿量写入，2路模仿量输出；设定有PROFINET连接口。
6. 触摸屏，7寸，设定有PROFINET连接口。
7. 0.37KW变频器。
8.
PLC伺服实验台配备品牌V90交流ACAC伺服驱动器及伺服电机，一相220V供电，功率（W）200W。
9.
PLC伺服实验台 配备交换机。每套实验台控制器件经过交换机以太网连接。多套设备之间可经过以太网通讯。
10.开关量实验挂板外观尺寸为300 mm×465 mm，设定有旋转动作实验区、直线动作实验区、交通灯实验区、输料线实验区、混料灌实验区、辅助信号区等，可完成旋转动作实验、直线动作实验、交通灯实验、输料线实验、混料灌实验、
电梯实验、刀具库等应用实验。直线和旋转动作实验区应用直线DC电机控制，能完成真实的
机械动作，而且设定有反射式和沟槽式两种光电开关作为位置检验测试信号；混料罐实验区设定有三种液体混合搅拌液位控制模型，当液位上升或下降时，设定有机械式位移液位背景光线显露效果；输料线实验区设定有上料仓和下料仓，上、中、下三层传送带，配备有仓满手动设定信号，和料仓开、物料传送等显露效果；辅助信号区设定有高速脉冲、拨码开关、方法选用、开关信号、声光显露、数码显露、共六个辅助控制信号。开关量实验挂板可完成逻辑、计时、计数、微分、位移、特殊功能等基础实验。实验程序举例不少于50个，可完成10个以上1周课程设计题目。
11.模仿量实验挂板外观尺寸为300 mm×465 mm，设定有基础器件实验区、温度（℃）控制实验区和速度控制实验区。基础器件实验区设定有两路高精确度模仿量电压（V）数字表和两路模仿量给定电压（V）信号源；温度（℃）控制实验区设定有工业温度（℃）变送器、PT100热电阻、调压模型块和加热模型块，加热模型块温度（℃）界限0～100℃。速度控制实验区设定有直线DC电机及调节速度
电子回路构成，电机可PWM调节速度控制；设定有计数、频率、转动速度数字表和光电开关检验测试元件；可完成模仿量写入、模仿量输出等基础实验，可完成模仿量温度（℃）和转动速度闭环控制实验，实验程序举例不少于30个。
12.异步电机直线动作模型外观尺寸：750 mm（长）×120 mm（宽）×100 mm（高），由三相交流ACAC减慢速度异步电机、联轴器、轴承、丝杠、丝母（动作滑块）、支撑架、旋转编码器等构成，固定在金属底层基板上。三相交流ACAC减慢速度异步电机为15W，三相交流ACAC220V，速比1:3，可由变频器实行速度调动。滑块动作有效行程260mm。终端有机械扭矩限制保护。位置检验测试器件设定有行程开关4个、旋转编码器1个（1000P/R）。经过位置检验测试元件和电机调节速度，可对动作滑块实行位置和速度控制。
13.伺服电机直线动作模型外观尺寸：750 mm（长）×120 mm（宽）×100 mm（高），由交流ACAC伺服电机、联轴器、轴承、丝杠、丝母（动作滑块）、支撑架、旋转编码器等构成，固定在金属底层基板上。伺服电机选用
西门子品牌V90系列，一相交流ACAC220V供电，功率（W） 200W。滑块动作有效行程260mm。位置检验测试器件设定有旋转编码器1个（1000P/R），光电开关3个。经过位置检验测试元件和电机调节速度，可对动作滑块实行位置和速度控制，完成交流ACAC伺服电机调节速度控制、位置控制、转动速度控制。
14.电气控制系统可对实验板及模型分别实行控制。配备有接线原理图、实验任务书及参考程序。
