中人ZRMJ-CY铝合金冲压模具模型_冲压模具教学模型

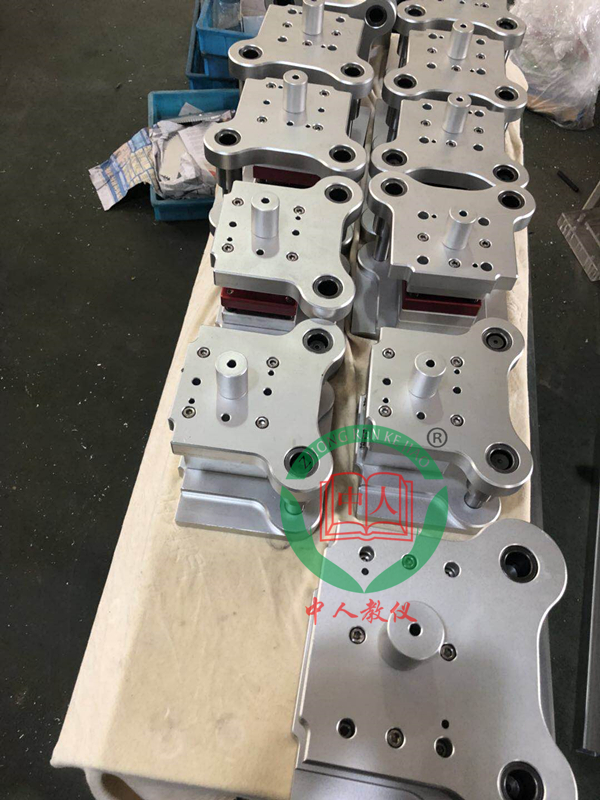

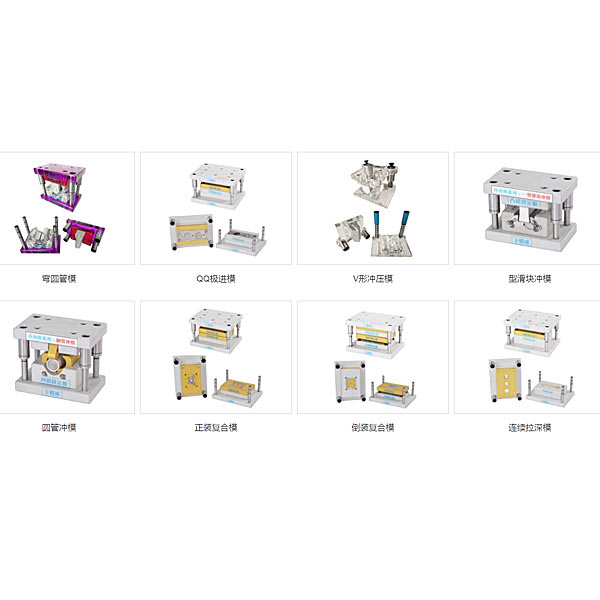

铝合金拆装实训模具系列-冷冲模具

序号	名称	模架规格(mm)	详细描述及技术要求
1	落料模	150x100	用冲模沿封闭轮廓曲线冲切,封闭线内是产品,封闭线外是废料.用于制造各种形状的平板零件. 冲压菱形工件，产品尺寸不小于35×30 mm，料带利用挡料销定位
2	弯曲模	150x100	把板材料沿直线弯成各种形状,可以加工形状较复杂的零件。
3	拉深模	150x100	把板材料毛坯成形成各种开口空心工件的模具,此模具带压边装置,拉深前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。
4	冲孔模	150x100	用模具沿封闭线冲切板料冲下的部分为废料,封闭线外是产品. 冲压1椭圆孔，料带利用挡料销定位。
5	正装复合模	200x150	在模具同一位置上能完成几个不同的冲裁工序的模具.正装复合模,它的落料凹模在下模处,凸凹模装在上模处.不适用于多孔制件的冲裁冲压菱形工件，料带利用挡料销定位。
6	倒装复合模	200x150	模具同一位置能完成几个不同的冲载工序的模具.倒装复合模,它的落料凹模在上模处,凸凹模装在下模处,适用于制件平直度要求不高的厚板制件,操作方便.安全,适用于多孔制件的冲裁.冲压菱形工件，料带利用挡料销定位。
7	连续拉深模	200x150	制品首次拉深无法成形,需要多次拉延的模具。该模具用带料一端顺序拉延,直到最后一次拉延时才将制件由带料上冲落。
8	极进模	200x150	多工位级进模是精密高效,长寿命的模具.它适用于冷冲小尺寸,薄料,形状复杂和大批量生产的冷冲零件.
9	V型翻板弯曲模	150x100	该模具为避免材料滑动，在定模部分高有两块翻板。当凸模压下时，翻板随材料弯转，定位板必须与材料接触，所成型的零件精度较高。
10	圆管冲模	150x100	该模具需将平坯料一次弯成圆管形零件。定模有两件活动凹模由顶板托住，当凸模将材料压下时，模块相向转动，将材料弯成圆形。凸模上升时，已弯成圆管零件就套在其上，随之上升。
11	滑块冲模	150x100	该模具需将平坯一次弯成两内侧角度小于90°的零件。模具定模部分需有两个滑块，平坯放在定位板上，当凸模下降时，平坯先被弯成∪型，凸续继下降，滑块开始运动将∪形两侧向内弯成所需角度。
12	两圆相扣成型冲模	200x150	该模具成型零件需为两圆环相扣结构件，模具设有自动下料结构，当模具工作时，首先切断线材，通过上模原型芯完成单个圆环的成型，将已成型的圆环套于线材再重复一次圆环成型。即完成两圆相扣成型。该工艺工序少，简洁实用，冲出的产品接口平整，合格率高，能满足使用要求。
