中人教仪厂

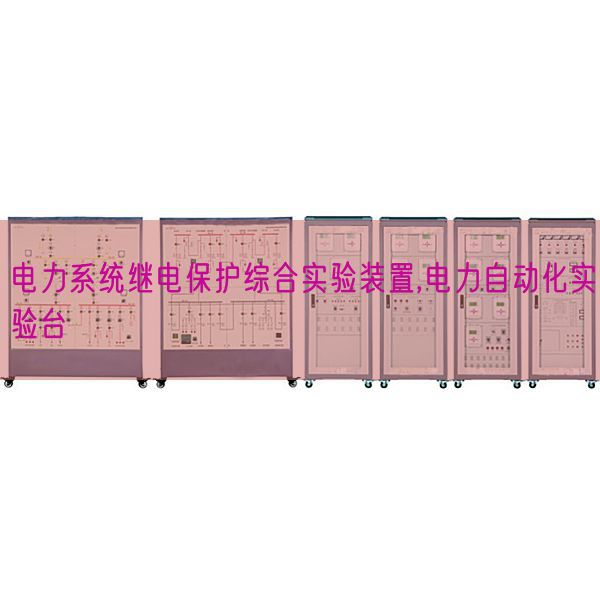

电力系统继电保护综合实验装置
电力系统继电保护综合实验台可单单独使用开出多门电气工程专业课程的教学实验，多套培训系统还可构成复杂电力网系统实行综合实验、实验，并由电力自动化监控系统完成电力网综合监控，也可构成随意数字智能变电站构造。设备电源写入设定有多重安全防护，可有效防止老师、学生发生触电危险；实验系统控制电源（含有概括继电器辅助电压（V））均应用安全电压（V）（DC24V）电源；实验信号要求按照电力系统二次标准输出（100V、5A），而且严格控制输出功率（W），杜绝触电隐患。
电力系统继电保护综合实验台提供一个经经典型的电力系统运行一次主系统，同时为继电保护实验提供一次系统平台。 实验台由模仿一次主系统、多功能微机保护装置、常规继电器、二次电气控制等包括。
一、微机保护装置模型块
1、10kV馈线微机保护装置模型块
2、35kV线路微机装置模型块
3、110kV线路成组微机保护装置模型块
4、变压器主保护装置模型块
5、变压器后备保护装置模型块
6、电容器微机保护装置模型块
7、电机微机保护装置模型块
8、发电机差动保护装置模型块
9、发电机后备保护装置模型块
10、数字式电流（A）继电器、数字式电压（V）继电器、数字式功率（W）方向继电器、数字式差动继电器、数字式阻抗继电器、数字式反时限电流（A）继电器等数字式继电器模型块
二、技术功能数值
1、作业电压（V）：AC220V、50Hz。
2、环境温度（℃）：-10℃－+40℃界限内。
3、环境湿度：不低于95％（25℃）。
4、整机功耗：≤3kVA。
三、常规继电器：
含有概括电磁型电流（A）继电器、电磁型电压（V）继电器、中间继电器、时间继电器、功率（W）方向继电器、阻抗继电器、差动继电器。
四、功率（W）放大装置：
1、电压（V）源
(1) 最大输出电压（V）：6×125V
(2) 最大输出功率（W）：6×75VA
(3) 分辨率：1mV
(4) 精确度：≤0.2%(5V-110V),≤0.5%(<5V或>110V)
(5) 谐波失真：≤0.1%
(6) 其它：各相输出幅值、频率、相位单单独可调，并可以作为直 流电压（V）输出，短路自动保护。
2、电流（A）源
(1) 最大输出电流（A）：6×30A或1×180A
(2) 最大输出功率（W）：6×200VA或1×1200VA
(3) 分辨率：1mA
(4) 精确度：≤0.2%(1A-30A),≤0.5%(0.2A-1A)
(5) 谐波失真：≤0.1%
(6) 其它：各相输出幅值、频率、相位单单独可调，并可以作为直线DC电流（A）输出，过载自动保护。
3、相位
(1) 界限：-360°——+360°
(2) 精确度：0.1°
4、频率
(1) 界限：10-1000Hz
(2) 分辨率：50μHz
(3) 漂移：5ppm
5、开关量写入
(1) 写入端口数量：8 对
(2) 响应时间：100μs
(3) 计时界限：1ms-999,999.999s
(4) 写入方法：空接点（ON<5KΩ,OFF>10KΩ）或带电位，耐压250V/DC
(5) 其它:防抖动时间可设定
6、开关量输出
(1) 输出端口数量:4 对
(2) 输出方法:空接点,耐压250V/DC，容量（KV）250VA
7、作业环境条件
(1) 环境温度（℃）：－10℃~ 40℃
(2) 相对湿度：5%~ 95%
(3) 电源：220V±10%，50Hz±1%
五、高速数字物理连接口箱：
主机内置高功能CPU和高速数字信号处置整理器，16位DAC模型块、自带≥10英寸的多彩电阻式触摸屏。内置多种特性测量试验模型块以及多个线路模型，可经过触摸屏修改模型功能数值，改变系统运行状态来计算并输出不一样运行状态下的电流（A）电压（V）信号。既可单机单单独运行，亦可联接其它电脑运行。特性测量试验模型块含有概括：通用特性测量试验、阻抗继电器特性测量试验、差动继电器特性测量试验、反时限电流（A）继电器特性测量试验等模型块。
线路模型含有概括：10kV/35kV/110kV线路整组模型、变压器整组模型、电机保护整组模型、电容器保护整组模型、发电机保护整组模型等；每种类型的模型均可存档4组功能数值。
1、强大的联网功能：多台高速数字高速数字物理连接口箱可联网包括二次信号源互联网，在上位PC机设计组态和电力系统解析计算系统完成各个电压（V）等级的一次输配电互联网的真实组态；写入一次设备的真实功能数值，即可完成系统的潮流计算和针对系统中随意点发生随意故障的短路计算；写入各测控点真实电流（A）互感器和电压（V）互感器的变比，即可得到该测控点真实的二次电流（A）、电压（V）值；系统中装设测控点，可以同步向该测控点的微机保护硬件平台发送该点真实二次电流（A）、电压（V）模仿信号，以检验各保护的动作现象。由组态系统组态的一次主接线直观、真实，写入真实的设备功能数值，可以在系统中随意点设定故障类型，很便利的实行潮流计算和短路计算，由微机保护测量试验仪同步发出各测控点的二次电流（A）、电压（V）信号。
2、通讯方法要求：以太网通信连接口，必须保证通讯速率不低于100Mb/s。
3、功能数值指标要求：
含有概括机箱、CPU板等基础配备，AO板1块，DI板、DO板和电源板各1块。
AO板：每块有10路通道，共地输出，电平界限：-10V~+10V，分辨率≥16bit，绝对精确度优于2mV。
DI板：每块有12路通道，既可用来电平写入，也可用来空节点写入，电平写入：0V/24V。
DO板：每块有8路通道，其中8路为电平写入，8路为空节点写入，电平输出：0V/24V。
六、实验项目
（一）常规继电器特性实验
1、常规电流（A）继电器特性实验
2、常规电压（V）继电器特性实验
3、常规功率（W）方向继电器特性实验
4、常规差动继电器特性实验
5、常规阻抗继电器特性实验
6、时间继电器实验
7、中间继电器实验
8、常规电流（A）速断保护实验
9、常规电流（A）电压（V）连锁速断保护实验
（二） 微机保护实验
1、数字式继电器特性实验（含有概括以下6种数字式继电器实验）
(1) 数字式电流（A）继电器特性实验
(2) 数字式电压（V）继电器特性实验
(3) 数字式功率（W）方向继电器特性实验
(4) 数字式差动继电器特性实验
(5) 数字式阻抗继电器特性实验
(6) 数字式反时限电器特性实验
2、10kV-35kV微机保护综合实验
(1) 可设定随意实验模型，并能实行故障录波和实验过程回放*大、*小运行方法下三段电流（A）保护实验
(2) 10kV线路过电流（A）保护实验
(3) 35kV线路电流（A）电压（V）联锁速断保护实验
(4) 方向性过电流（A）保护实验
(5) 反时限电流（A）保护实验
(6) 过电流（A）保护与自动重合闸前加快速度保护实验
(7) 过电流（A）保护与自动重合闸后加快速度保护实验
(8) 零序电压（V）保护实验
3、110kV微机保护综合实验
(1) 可设定随意实验模型，并能实行故障录波和实验过程回放方向圆相间距离保护实验
(2) 方向圆接地距离保护实验
(3) 三段式距离保护实验
(4) 零序电流（A）保护实验
(5) 零序方向保护实验
(6) 零序电压（V）闭锁实验
(7) 距离保护与自动重合闸实验
(8) 零序电流（A）保护与自动重合闸实验
4、变压器保护综合实验
(1) 差动类保护与现场保护一致是三相差动保护
(2) 变压器电流（A）速断保护实验
(3) 变压器差动速断保护实验
(4) 变压器比率限限制动作作差动保护实验
(5) 变压器过电流（A）保护实验
(6) 变压器低电压（V）起动过电流（A）保护实验
(7) 变压器复合电压（V）起动过电流（A）保护实验
(8) 变压器过负荷保护实验
(9) 模仿重瓦斯警报、跳闸实验
(10) 模仿轻瓦斯警报实验
(11) 模仿超温警报、跳闸实验
(12) 模仿过温警报实验
5、.电容器保护综合实验
(1) 电容器限时电流（A）速断保护实验
(2) 电容器过电流（A）保护实验
(3) 电容器过电压（V）保护实验
(4) 电容器母线失压保护实验
6、电机保护综合实验
(1) 电机过电流（A）保护实验
(2) 电机不平衡保护实验
(3) 电机接地保护实验
(4) 电机低电压（V）保护实验
7、发电机差动保护实验
(1) 差动类保护与现场保护一致是三相差动保护
(2) 发电机差动速断保护实验
(3) 发电机比率限限制动作作差动保护实验
(4) 发电机模仿超温保护实验
(5) 发电机模仿过温保护实验
8、发电机后备保护实验
(1) 发电机过电流（A）保护实验
(2) 发电机过电压（V）保护实验
(3) 发电机低电压（V）保护实验
(4) 发电机过负荷保护实验
（三）电力系统解析课程实验
1、电力系统电气主接线图的设计与组态
2、开式电力互联网的潮流计算
3、环网的潮流计算
4、电力网的电压（V）和功率（W）分布
5、电力系统不对称故障的解析计算
6、电力系统三相短路的解析计算
7、电力系统潮流解析实验
8、电力系统短路计算实验
（四）变电站综合自动化实验
1、变电站监控实验
2、遥测、遥控、遥信实操功能实验
3、变电站倒闸实操实验、实验
4、变电站送电实操实验
5、变电站停电实操实验
6、继电保护接线实验
7、110kV线路保护实验
8、变压器保护实验
9、10kV线路保护实验
10、电容器保护实验
11、电机保护实验
（五）电气工程专业课程设计、毕业设计及创新科研平台
可用来实行发电厂电气、电力网、继电保护课程设计，便利地检验课程设计成果。系统通信协议开放，可作为保护、测控、变电站综合自动化等相关方向的毕业设计和创新科研平台。
常见问题：
1、如果我要购买电力系统继电保护综合实验装置,电力自动化实验台，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的电力系统继电保护综合实验装置,电力自动化实验台是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开电力系统继电保护综合实验装置,电力自动化实验台的发票，您需要提供开票资料。
3、你们的电力系统继电保护综合实验装置,电力自动化实验台都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
