中人ZRLR-XZL新型多功能制冷技术综合实训考核设备

一、产品概述
产品设计过程参照“制冷与空调”技能竞赛技术文件的相关要求及《制冷设备维修工》国家职业技能标准。突出“安装”、“调试”、“维修”、“设计”、“管理”等技术技能训练内容，以培养制冷与空调专业技术人才为目的。
该设备能进行制冷设备的安装、调试、操作、检测及维修等技能训练，同时该设备遵循了培训、鉴定、竞赛相结合的原则，适⽤于各类职业学校、技⼯学校、中专学校、劳动培训及技能鉴定等单位的教学培训、实操考核、技能鉴定使⽤，也可应用于制冷与空调专业一体化技能竞赛的典型载体。适⽤于制冷与空调技术类职业技能竞赛。
二、设备功能与结构

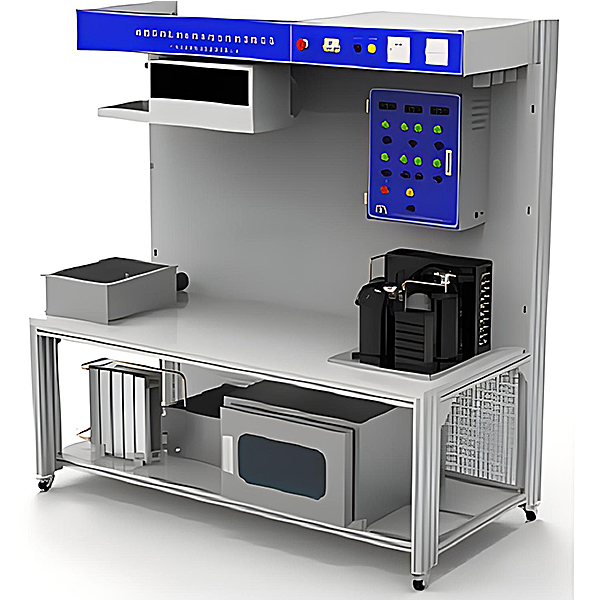

设备采⽤模块化设计，组合式运⽤的设计理念，由工作台总成，冷藏室冰箱，冷水箱，热水箱，暖气片，风机盘管，电源箱，实训电控箱，制冷元器件等组成的一个开放性实训平台。设备各部分结构及组件介绍如下:
工作台总成：由型材桌腿，台面板，侧木板，网孔挡板，万向轮组成的工作台。学员可在上面自由安装制冷元器件。采用带刹车的万向轮，方便调整设备的摆放位置。
冷藏室冰箱：采用优质不锈钢板做骨架，经过机械加工成型，隔层采用聚氨酯发泡料保温。安装光管式蒸发器。库门中间部分采用三层发热透明玻璃构建，既符合保温性能要求，又方便内部查看。库体的四周采用活动连接，方便调整设备的摆放位置。75L容积。
冷水箱：采用不锈钢加工而成。箱体四周包保温棉，防漏防锈，并在周边翻边形成圆弧过底防刮伤手的人性化设计。15L容积。由冷水箱、支撑管座、选手自制的盘管、其它安装附件等组成，可进行制冷剂和水进行热交换。
热水箱：采用不锈钢加工而成，防漏防锈，并在周边翻边形成圆弧过底防刮伤手的人性化设计。20L容积。由热水箱、支撑管座、选手自制的盘管、其它安装附件等组成，可进行制冷剂和水进行热交换。
暖气片：采用市场上成熟品牌产品，低碳冷轧钢制作后喷涂。中心距300mm，5片，4分进出水口。
风机盘管：采用市场上成熟品牌产品，出风口尺寸：447*130mm，蒸发器尺寸：400*200*65mm 水量：319KG/H。
电源箱：该模块主要由电气控制箱体、漏电断路器、急停开关、信号指示灯、中间继电器、熔断器座、熔体、航空插座、尼龙防水接头、电源2.3插头、电源3插头、其它安装附件等组成。
实训电控箱：该模块主要由电气控制箱体、温度显示区、仪表显示区、运行控制区、急停开关、常闭接触组、二位旋钮开关、常开接触组、信号指示灯、熔断器座、熔体、尼龙防水接头、电子温控器、平面锁、电源插头、其它安装附件等组成。
设置的电路整齐、科学规范。内部接线与接线图统一，并标识清楚线号。配电箱与柜体及机组的连线，标识清楚，直观方便使用。
电箱可根据实际需要进行安装固定，灵活实用。可开关门锁方便学生进行安装及故障检测等实操，方便拆装有利于模块化方便拆装。
制冷元器件：主要由冷凝机组，高低压开关，内平衡膨胀阀，单向阀，电磁阀，干燥过滤器，液视镜，曲轴箱压力调节阀及能量调节阀等组成完整的制冷元器件。
为满足（实训）要求，学员可在上面自由安装制冷元器件、手阀、电磁阀、接线盒、表组等配件（大件已提前固定好，如冷凝机组、电气控制箱等），系统管路由学员自己发挥搭建，也可参照说明书上的效果图进行组建。
装配桌：装配桌由桌体框架和台面两大部分组成。桌体框架用优质冷轧钢板折弯焊接，喷塑后组装连接，预设电源插座扩展孔，依据用途可加装电源插座，配置1个2层工具柜，表面静电喷塑，可储藏工具，放置于装配桌底部一侧。台面用高密度中纤板，表面贴压防火板，耐腐蚀、防静电，可随意拆装，方便运输安装。
单片机、plc可编程设计与控制虚拟仿真软件：
本软件基于unity3d开发，内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮，在连线及代码正确后，可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动，在连接线路状态下，三维机床模型可进行放大/缩小、平移。
1.继电器控制：阅读实验指导书，并进入实验，通过识读电路图，选择组件列表中的继电器、热继电器、开关等元器件以拖拽的形式布局至电器柜中，限位器置于三维机床模型上，可选择盖盖子，部分元器件名称可重命名，然后点击连接线路按钮，将端子对端子进行连线，将机床电路连接成功后，选择接通电源，进行操作，若组件或线路连接错误将弹出提示错误框，可随时进行场景重置。
2.plc控制：实验同继电器控制，增加PLC控制功能，在连线完成后，通过PLC编码按钮，进入程序编写界面，编写正向与反向2条程序，共有12个梯形图符号，编写完成后，选择提交进行程序验证。验证成功后，接通电源进行操作，组件、线路连接、代码错误将弹出提示错误框，可随时进行场景重置。
3.单片机控制：实验同继电器控制，增加单片机控制功能，在连线完成后，通过C编码按钮进入编程界面，输入正确的C语言代码，提交验证成功后，接通电源进行操作，组件、线路连接、代码错误将弹出提示错误框，可随时进行场景重置。
三、技术参数概览
1.工作电源：单相三线 220V±10% 50Hz
2.安全保护：设备漏电过载保护、压缩机过载及启动保护、压力保护
3.冷凝机组：Tecumseh / CAJ4492YHR
4.温控器：精创/STC-9100；精创/ STC-200
5.热力膨胀阀： Danfoss T2
6.能量调节阀： Danfoss   KVC12 1/2" 螺口
7.曲轴箱压力调节阀：Danfoss   KVL12 1/2" 螺口
8.风机盘管：额定风量 340M3/H,额定冷量 1.8KW,输入功率 37W
9.暖气片：散热面积 2.5㎡  散热量 65W
10.额定功率：≤1.4KW
11.制冷量：1.2KW～3.9KW（-15℃～+25℃）
12.制冷剂：R134a
13.制冷剂充注量：1.6kg±10%
14.冷藏室冰箱：75L
15.冷水箱：14L
16.热水箱：20L
17.工作环境：温度 0℃~35℃、相对湿度0 ≤85%
18.设备总装外型尺寸：L1800mm*W900mm*H1900mm
19.设备重量：150Kg

四、设备特点
开放性：所有制冷设备及电气控制器件均采用开放式结构，学员可在开放式的场合根据不同的技术要求进行制冷系统和电气系统的装调训练。
综合性：能训练学员对制冷的安装、工艺、调试、操作、检修及维修等综合技能。模块化设计的设备由制冷系统和电气控制系统组成一个即能综合在一起的制冷系统装置，又能单独组成独立实训的子模块，符合多样化教学对典型载体的设计要求。
真实性：设备选用匹配的制冷器件、真实的制冷工业产品，完全达到工业要求制冷效果。
环保性：设备选用R134a制冷剂，该制冷剂充注与回收符合环保要求，测试学员的操作技能与环保观念。
五、设备配置清单

序号	配置名称	规格型号	品牌	单位	数量	备注
1	工作台总成			套	1
2	冷藏室冰箱			张	1
3	冷水箱			套	1
4	热水箱			套	1
5	暖气片			套	1
6	风机盘管			套	1
7	电源箱			套	1
8	实训电控箱			套	1
9	制冷元器件			套	1
10	装配桌			套	1

六、设备配置详细参数

序号	设备名称	详细参数	备注
1	工作台总成	尺寸：L1800mmW900mm H1900mm 由型材桌腿，台面板，侧木板，网孔挡板，万向轮组成的工作台。学员可在上面自由安装制冷元器件。采用带刹车的万向轮，方便调整设备的摆放位置。
2	冷藏室冰箱	尺寸：L680 mmW660 mmH400mm 采用优质不锈钢板做骨架，经过机械加工成型，隔层采用聚氨酯发泡料保温。安装光管式蒸发器。库门中间部分采用三层发热透明玻璃构建，既符合保温性能要求，又方便内部查看。顶部有LED灯，库体的四周采用活动连接，方便调整设备的摆放位置。75L容积。
3	冷水箱	尺寸：L440mm358mm161mm 采用不锈钢加工而成。箱体四周包保温棉，防漏防锈，并在周边翻边形成圆弧过底防刮伤手的人性化设计。15L容积。由冷水箱、支撑管座、选手自制的盘管、其它安装附件等组成，可进行制冷剂和水进行热交换。
4	热水箱	尺寸：L440mmW358mmH200mm 采用不锈钢加工而成，防漏防锈，并在周边翻边形成圆弧过底防刮伤手的人性化设计。20L容积。由热水箱、支撑管座、选手自制的盘管、其它安装附件等组成，可进行制冷剂和水进行热交换。
5	暖气片	尺寸：L540mmW100mmH370mm 采用市场上成熟品牌产品，低碳冷轧钢制作后喷涂。中心距300mm，5片，4分进出水口。
6	风机盘管	尺寸：L755mmW470mmH245mm 采用市场上成熟品牌产品，出风口尺寸：447130mm，蒸发器尺寸：400200*65mm 水量：319KG/H。
7	电源箱	尺寸：L700mmW619.3mmH150mm 该模块主要由电气控制箱体、漏电断路器、急停开关、信号指示灯、中间继电器、熔断器座、熔体、航空插座、尼龙防水接头、电源2.3插头、电源3插头、其它安装附件等组成。
8	实训电控箱	尺寸：L400mmW500mmH201mm 该模块主要由电气控制箱体、温度显示区、仪表显示区、运行控制区、急停开关、常闭接触组、二位旋钮开关、常开接触组、信号指示灯、熔断器座、熔体、尼龙防水接头、电子温控器、平面锁、电源插头、其它安装附件等组成。
9	制冷元器件	主要由冷凝机组，高低压开关，内平衡膨胀阀，单向阀，电磁阀，干燥过滤器，液视镜，曲轴箱压力调节阀及能量调节阀等组成完整的制冷元器件。 1.冷凝机组： 1) 品牌：Tecumseh 2) 型号：CAJ4492YHR 3) 尺寸：L490mmW430mmH340mm 4) 电压：220V 5) 频率：50Hz 6) 制冷剂：R134a 7) 输入功率：1008W 8) 额定电流：6.3A 9) 制冷量：2134W 10) 蒸发温度：+15℃~-20℃ 11) COP:2.1 12) 名义工况条件：高温型 2.热力膨胀阀： Danfoss T2 3.平衡膨胀阀：Danfoss TE2 4.电磁阀：3/8"螺口 DC220V 5.曲轴箱压力调节阀: Danfoss KVL12 1/2" 螺口 6.能量调节阀: Danfoss KVC12 1/2" 螺口
10	装配桌	尺寸：L1500mm×W700mm×H780mm 由桌身、工具柜、台面组成，用于电气及机械结构的装配平台。桌身采用冷轧钢板折弯焊接而成，喷塑后组装连接，装配桌预设电源插座扩展孔，依据用途可加装电源插座。整个装配桌可随意拆装，方便运输安装。工具柜采用冷轧钢板折弯焊接而成，

七、耗材配件包1

序号	配置名称	规格型号	品牌	单位	数量	备注
1	工具车	货号：74306-8-23		架	1
2	电源插板	B5030		个	1
4	台虎钳	83-067-2-23C		个	1
5	真空泵			台	1
6	割管器	VTC-32		个	1
7	扩口器	VFT-808-IN		套	1
8	双表阀	V		套	1
9	弯管器1	6号		把	1
10	弯管器2	10号		把	1
11	弯管器3	12号		把	1
12	手电钻	充电		套	1
13	钻头盒	6、3.、2、10		套	1
14	钳形表	100A		个	1
15	剥线器	8		把	1

八、耗材配件包2

序号	配置名称	规格型号	品牌	单位	数量	备注
1	带盖物流箱	A9#箱 540420370mm 蓝色+平盖		套	1
2	冷凝机组	CAJ4492YHR	Tecumseh	台	1
3	干燥过滤器	023Z5036	Danfoss	个	1
4	视液镜	014-0162	Danfoss	个	1
5	内平衡膨胀阀	TN2/134-0号	Danfoss	个	1
6	电磁阀	EVR3(货号032F8116)	Danfoss	个	3
7	手阀3/8	009G0127	Danfoss	个	2
8	手阀1/2	009G0101	Danfoss	个	2
9	止回阀	NRV10(货号020-1041)	Danfoss	个	1
10	能量调节阀	KVC12(货号034L0141)	Danfoss	个	1
11	曲轴箱压力调节阀	KVL12(货号034L0041)	Danfoss	个	1
12	高低压力开关	060-1264	Danfoss	个	1
13	冷凝压力开关	KP1	Danfoss	个	1
14	高压压力表	R134a(4503708)	REFCO	个	各1
15	毛管组				2

九、系统零件包表3

序号	配置名称	规格型号	品牌	单位	数量	备注

1	零件盒	STST14022-23	STANLEY	个	1
2	铜管螺纹三通	(1/4"T型螺口)		个	5
3	铜管螺纹三通	(3/8"T型螺口)		个	10
4	铜管螺纹三通	(1/2"T型螺口)		个	5
5	铜钠子(螺母)	(1/4")		个	20+4
6	铜钠子(螺母)	(3/8")		个	20+10
7	铜钠子(螺母)	(1/2")			10+10
8	铜变径接咀	内螺纹1/2"-1/4"外螺纹		个	5
9	铜变径接咀	内螺纹3/8"-1/4"外螺纹		个	8
10	铜变径接咀	内螺纹1/2"-3/8"外螺纹		个	4
11	单接头	1/4 带阀帽，阀芯，不带铜管	优铜轩	个	2
12	不锈钢卡箍	￠6 304不锈钢连胶条		个	20
13	不锈钢卡箍	￠10 304不锈钢连胶条		个	20
14	不锈钢卡箍	￠12 304不锈钢连胶条		个	20
15	不锈钢卡箍	C￠25 304不锈钢连胶条		个	4
16	过滤器固定座	Φ35-Φ45		个	1

十、电气配件包表4

序号	配置名称	规格型号	品牌	单位	数量	备注
1	零件盒	STST14022-23	STANLEY	个	1
4	叉型接线端子	SV1.25-4 蓝		个	100
7	欧式端子	E1008（红色）		个	100
8	工业插头	16A		个	1
9	自攻螺丝	4.2*20		颗	100
10	自攻螺丝	4.2*30		颗	100
11	自攻螺丝	4.2*50		颗	100
12	自攻螺丝	4.2*60		颗	100
13	十字槽圆头带垫螺钉	M4*10		个	10
14	A级平垫圈	4.390.8mm		个	10
15	轻型弹簧垫圈	Ф4.1mm		个	10
18	轻型弹簧垫圈	Ф8.1mm		个	4
19	A级平垫圈	8.4161.6mm		个	4
20	橡胶孔塞	6MM		个	50
21	扎带			1	100
22	86底盒				2
23	电工胶布	1500/黑色		卷	1

十一、耗材配件包（表5）

序号	配置名称	规格型号	品牌	单位	数量	备注
1	铜管	Φ12.7*0.8mm		米	6
2	铜管	Φ9.52*0.8mm		米	30
3	硬管	Φ6.35*0.7mm		米	15
4	制冷剂	R134a 5Kg		瓶	1
5	网纹水管	20mm，4分	（	米	10
6	20管卡			个	10
7	地线	黄绿）		米	5
8	护套电缆	RVV 3*0.5mm2		米	50
9	保温管	Φ6		条	1
10	保温管	Φ10		条	2
11	保温管	Φ12		条	5
12	保温管	Ф20		条	2
13	保温扎带	1500*50		卷	1

常见问题：

1、如果我要购买新型多功能制冷技术综合实训考核设备,制冷综合实训台，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的新型多功能制冷技术综合实训考核设备,制冷综合实训台是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开新型多功能制冷技术综合实训考核设备,制冷综合实训台的发票，您需要提供开票资料。
