工业自动化工艺实训台，低压电工技能实训考核设备

时间：2024-11-26 18:00:35 点击次数：中人教仪厂

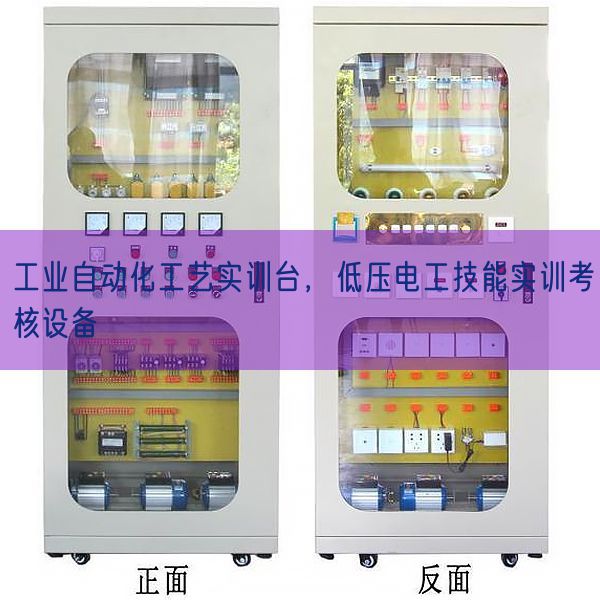

工业自动化工艺实训台，低压电工技能实训考核设备(图1)

工业自动化工序技艺实验台

一、基础简介：
工业自动化工序技艺实验台主要采用实验桌、元件储物储物储物柜、网孔板构成。实操者按照实验线路实行元件的布置、装配、走线，接近工业现场，有利于培养学生的动手能力和实操技能。项目可自行确定，按照所选项目选用相应的元件。正面

侧面
二、特别点：
1、电气控制线路元件全部装在网孔板上，实操便利、灵活、更换快捷、易拓展功能或开展新实验项目。
2、实操台只需三相四线交流ACAC电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。
3、设定有电压（V）型电流（A）型漏电保护器，并有单片机自动全程监控实验装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动作业电源。能保证设施和实操者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。
4、实验台为四组型，每个工位配套单单独电工仪表和电源，四个工位同时实行实验互不干扰。
三、技术功能：
1、作业电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度（℃）：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量（KV）：＜1.5KVA
4、重量（kg）：150Kg
5、外观尺寸：1440mm×1050mm×1600mm
四、实验台配备装备
1、每一面设定有起动、停止、急停功能。由过载和短路功能，一有现象能自动切断作业电源，故障排除复位后方可重新启动电源，保证设备和实操者安全。
2、每工位设定有一个总电源开关，设定有漏电保护功能，当漏电流（A）达30mA时，保护装置动作。
3、提供一相、三相插头座每组各一只。
4、每工位一路直线DC稳压电源：电压（V）0-24V，电流（A）3A，内置式继电器自动换档，多圈电位器连续调动，使用便利，有数字表指示。
5、每工位配备交流ACAC5A电流（A）表3只，精确度1.5级。
6、每工位配备智能型功率（W）及功率（W）因数表1只
7、实验桌：钢制双层亚光密纹喷塑构造，桌面为防火烧、防水浸、耐磨损高密度板，并配备有元件储物储物储物柜及抽屉。
五、参考实验项目
1．电工布线工序技艺实验
2．两个开关控制一盏灯线路实训
3．声控开关控制白炽电子回路实训
4．二地控制一盏灯电子回路实训
5．三地控制一盏灯电子回路实训
6．日光灯线路接线实训
7．一相电度表直接装配接线
8．一相电度表经电流（A）互感器装配接线
9．室内照明电子回路装配实训
10．配电板装配实训
11．交流ACAC负载电功率（W）的测量
12．三相异步电机直接启动控制
13．三相异步电机接触器点动控制线路
14．三相异步电机接触器自锁控制线路
15．三相异步电机Y/△自动控制线路
16．用倒顺开关控制三相异步电机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电机正反转按钮线路
19．双重联锁的三相异步电机正反转按钮线路
20．三相异步电机多地控制
21．作业台自动往返控制线路
22．三相异步电机能耗限限制动作作控制线路
六、配备表单

序号	设备名称	规格型号	单位	数量
1	作业台	长1.44米、宽1.05米、高1.60米，4个万能转向轮带刹车	台	16
2	实验网孔板	650mm*570mm，4块，每工位一块板，双组双面，带装配固定辅材4套	套	16
3	供电电源	交流ACAC三相四线380±5%，50HZ	组	16
4	电源插头座	每个工位一组，共4组多功能一相交流ACAC电源插头座	套	16
5	交流ACAC电源	每个工位一组，共4组，三相四线交流ACAC电源，相电压（V）220v，线电压（V）380v	套	16
6	直线DC电源	0-24v可调，两个工位1组，共两组，前后各一组	套	16
7	人身安全保护	电流（A）型漏电保护、电压（V）型漏电保护、防触电实验实验连接线、急停按钮等	套	16
8	低压电器设备	详见报价表单（表一）	套	16
9	三相异步交流ACAC电机	品牌：正泰，型号1LE0001-0DA22-1AA4每工位1个，共4个，笼式，0.75KW，1500转以下	台	64

表一：低压电器设备（单套四工位的配备表单）

序号	设备名称	规格型号	单位	数量
1	接触器（带辅助触头）	型号LC1D09M7C，220V交流ACAC线圈，9A，型号LANN11N 一常开一常闭	套	16
2	热继电器	型号LRD16C，1常开、1常闭触点、带插头座	个	4
3	按钮	每组3绿1红带灯，型号XB2BW33M1C（绿）、型号XB2BW34M1C（红）、 LED型平头按钮，带常闭辅助触头	套	16
4	选用开关	型号XB2BD33C 金属旋钮开关 3档自锁三位变换选用开关	个	4
5	时间继电器	型号REXL2TMP7，每组通电延时、断电延时各1个	个	16
6	继电器	型号RXM2LB2BD DC24V 5A继电器带底座、直线DC线圈	个	16
7	光电开关	型号XUM5ANSBL2	个	16
8	行程开关	2常开2常闭，型号XCK-J10541H29C	个	16
9	导轨	型号TH35-7.5(C45)，35mm标准导轨	米	4
10	线槽	25*25	米	16
11	端子排	TD20/40	个	16
12	1²实验连接线	黄	米	400
13	1²实验连接线	绿	米	400
14	1²实验连接线	红	米	400
15	1²实验连接线	蓝	米	400
16	按钮盒	型号XALB01C，塑料白色	个	4
17	一相电度表	DDS7777	个	4
18	三相四线有功电度表	DT862	个	4
19	功率（W）因数表	型号 PM5350P，数字显露	个	4
20	电流（A）互感器	型号LMZJ1-0.5-100/5	个	12
21	低压断路器	型号EA9RN4C2030CA4P、20A、带漏电保护	个	8
22	一相低压断路器	型号EA9AN2C10R、2P、10A	个	8
23	中间继电器	型号RXM2LB2BD，带指示灯带底座（型号RXZE2M114M）	个	40
24	开关电源	型号ABL2REM24045K 、100W、直线DC24V开关电源 DC24V	个	4
25	急停按钮	型号XB2BS542C、红色	个	4
26	旋转开关	触点可承受380V、2A，型号XB2BD21C、2档自锁自复位	个	4
27	荧光灯	T5 0.3m	个	4
28	节能灯	E27 大螺口	个	4
29	球形白炽灯	E27 25W	个	4
30	单联双控开关	型号A3E31_2A、白色	个	4
31	双联双控开关	型号A3E32_2A、白色	个	4
32	一相插头座	型号A3E426_10UA、五孔、10A	个	4
33	声光控开关	型号5UH8223-6NC01	个	4
34	人体感应开关	型号E8331PIR4_WE_C1	个	4
35	触摸延时开关	型号5UH8224-4NC01	个	4
36	调光开关	家用86型	个	4
37	遥控开关	型号PTX-SK1/2/3	个	4
38	排风扇	型号FV-RV17U1	个	4
