机构运动简图测绘实验台

机构动作简图测绘实验台,单片机应用实验台

用来机械原理课程开设“机构动作简图测绘及解析实验”。工件美观大方，精加工装配精确度高，动作构件、动作灵活、无干涉情况。

主要技术功能数值：
1.模型材料：应用铝制材料或实物制作。
2.动作构件机械精加工，装机精确度高，机构动作灵活。
3.各模型底层基板、支撑架统一烤漆，动作部分实行分色处置整理，美观大方（如有底层基板）。

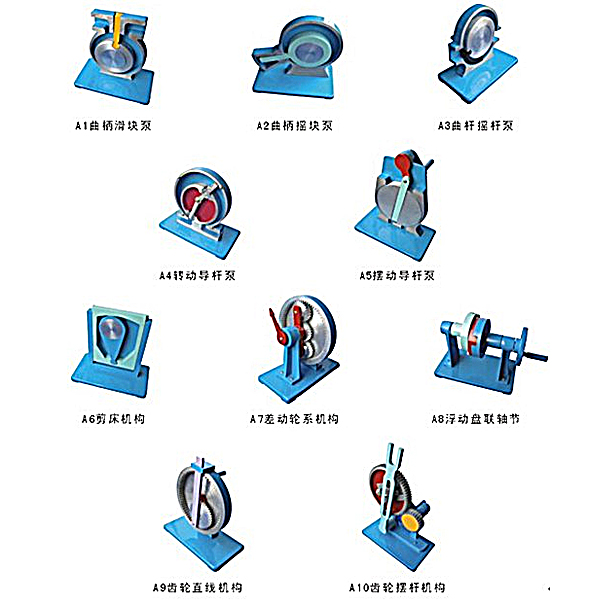

基础型10件

A1曲柄滑块泵
A2曲柄摇块泵
A3曲杆摇杆泵
A4转动导杆泵
A5摆动导杆泵
A6剪床机构
A7 差动轮系构造
A8浮动盘联轴节
A9齿轮直线构造
A10齿轮摆杆构造




机构动作简图测绘实验台,单片机应用实验台

一、设备特别点：

1.入门容易，简洁而不简便：为了使入门容易，我们应用简便易懂的版面设计，从最基础的一个跑马灯开始就让您无缝地切入教学。大部分的模型块在保证安全的前提下反面是镂空的。这使得您可以让学生一目了然看到，并可以触摸到，这点很重要。因为我们深知，感性认识的重要性。

2、人体工学，美观而舒适：应用模型块平放构造，使得视线趋于自然向下，如同平时读书写字。靠近用户侧又略带倾斜，使得实操时更加便利。同时抬头时视线使得毫无遮挡。可以便利地听讲，老师亦可查看实验情况。

3、高度开放，激发创新：应用模型块化设计，我们并不简便的，单独设计模型块，而是将模型块间联系，可能性，功能性做了综合考虑，提供经典实验项目，我们建议用户运用高度开放性的模型块，设计出自己的实验项目。

4、贴近实际，易于拓展：深知教学与实际生产集合的重要性。特别设计了多达几十种的实验包

二、技术功能：

1、写入电源：AC220V±10%50Hz

2、作业环境：温度（℃）（℃）（℃）-10~+40℃相对湿度＜85%(25℃)

3、装置容量（KV）（KV）（KV）：200VA

4、重量（kg）（kg）（kg）：100kg

5、外观尺寸：1600×750×1100mm

三、本设备各个功能模型块功能特别点

1、主机模型块

单片机应用爱特梅尔的AT89S52。该单片机内部设定有256Byte的RAM和8KByte的FLASH、三个16位定时器，两个数值指针，片内含有概括了一个看门狗电子线路。64KRAM拓展空间、64KROM拓展空间；32个IO口，6个向量中断源；0~33MHz的作业频率，三级程序加密功能；作业电压（V）（V）（V）4.0V~5.5V。使用DIP40封装便利更换芯片及拟真。并设计有在系统下载设计连连连接口，经过USB下载器可以便利地实行编程，无需把单片机从电子线路上取下。
