工业互联网与组态实验装置
一、设备基础简介
工业互联网与组态实验装置，工业自动化控制实验平台是按照人力资源和社会保障部制定的"可编程序控制系统设计师"培训及国家职业标准考核大纲内容，适当多加新技术，按照职业教育培训、职业技能鉴定和实验教学要求而研制的。适合职业院校、职业培训学校、职教中心、鉴定站/所对可编程序控制系统设计师的四、三、二级开展培训及技能鉴定。

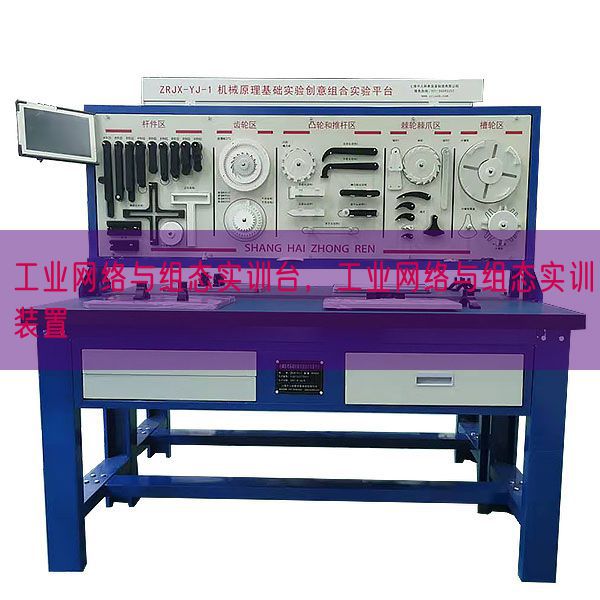

参考图（以实物为准）
二、研发背景
1. 工业互联网与组态实验装置是按照人力资源和社会保障部制定的"可编程序控制系统设计师"培训及国家职业标准考核大纲内容，适当多加新技术，按照职业教育培训、职业技能鉴定和实验教学要求而研制的。
2.工业迅速发展处置整理器要求不断提升，教学需要与时俱进设备要不断升级，而教学还需要从基础学起，同时适用需要实验室建造设计重复会导致浪费资金和实验室空间。
3.不一样层次的考核需要不一样设备，不能有机的实行集合，有些实验完成后无法实行考量查验学生的接受程度。
三、工业互联网与组态实验装置特别点
1.实验建造设计理念为一次性建造设计，本设备应用通用型宽展口，全部主机的I/O口全部可经过光电隔离转接模型块引出（保护主机元件），可以用来插接式实训，也可实行线接式实操实训。
2.在主机选型方面S7-1200系列plc，全面覆盖了西门子常用PLC类型，主机可以经过并口连接到实验区实行实验，可从基础指令学起，再到复杂逻辑编程，由简到繁的学习掌控把握理念让学生容易接受，学习掌控把握起来更加得心应手。
3.应用模型块结合式构造，含开关量、模仿量、变频调节速度、触摸屏、通信模型块等，配套MCGS工控组态监控系统，完成拟真化、信息化实验教学。
4.项目实验模型块：运用目前经经典型的可编程控制器及总线技术完成对工业生产中经经典型案例的模仿对象、实物模型中的逻辑、模仿、过程、动作等的控制。
5.拟真实验教学：经过虚拟环境就地实时显露PLC运行状态，模仿工业现场控制，可以实行编程实训、程序语言编写测量试验等功能。
6.模型块化互联网系统：互联网构造主要采用西门子主机S7-1200包括，按照工业中西门子PLC应用历程组建了一个工业互联网、以太网通等多层组网通讯。
四、工业互联网与组态实验装置技术功能
1.写入电源：三相四线（或三相五线）～380V±10% 50Hz；
2.作业环境：温度（℃）-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m；
3.装置容量（KV）：＜0.5kVA；
4.重 量：100kg；
5.外观尺寸：1780mm×730mm×1460mm；
6.安全保护：设定有漏电压（V）、漏电流（A）保护装置，安全符合国家标准。
五、基础配备及功能
实验装置由S7-1200单元、变频调节速度单元、小车动作控制单元、实验结合套件、电工基础实验单元二维丝杆控制单元、触摸屏单元、以太网交换机、交流ACAC电机等构成。
1.S7-1200单元
S7-1200单元主要采用主机1215C构成。
主机1215C,作业存储器125 KB；作业电源24VDC，自带DI14/DQ10，AI2/AQ2板载 DI14 x 24VDC 漏型/源型，板载 DQ10 x 24VDC 及 AI2 和 AQ2；板载 6 个高速计数器和 4 个脉冲输出；支持3个用来串行通信的通信模型块，8 个用来 I/O 拓展的信号模型块；运行速度0.04 ms/1000 条指令；设定有2 个 PROFINET 端口，用来编程、HMI 和 PLC 间数值通信。
2.ET200单元
ET200主要采用IM155-6PN、SM131/SM132/SM134/SM135
设定有 PROFINET 连接口 V2.3 (RT/IRT) 的连接口模型块，最小循环时间 250 ?s，可经过 BusAdapter 选用 PN 连接方法，32 个 I/O 模型块（含有概括 F 模型块）；介质冗余 (MRP)；经过 PLC 实行组态控制；可以在运行期间更换模型块；设定功能数值与实际功能数值不一致的现象下允许启动；支持 PROFIenergy；支持共享设备，可连接 2 个 PROFINET 控制器；支持 MSI/MSO；经过 ET-Connection 拓展站；每个 I/O 模型块最多 256 个字节的用户数值；支持模型块分配；固件版本 V4.1
2.触摸屏单元
触摸屏单元应用西门子KP1200 Basic 12寸彩色触摸屏，用来1200主机以太网通讯，控制和显露各单元的运行状态。
3.以太网交换机
以太网交换机应用非网管型工业以太网 10/100MBIT/S交换机，自带5个双绞线端口，RJ45 连接口；用来组建小型星形和总线形拓扑构造；自带LED诊断显露，供电电源DC 24V 。
4.变频调节速度单元
变频调节速度单元应用西门子SINAMICS 系列G120C变频器，三相380V供电，输出功率（W）0.37KW。包括RS-485通讯连接口，提供BOP实操操作面板；设定有线性V/F控制、平方V/F控制、可编程多点设定V/F控制，磁通电流（A）控制、直线DC转矩控制；包括6路数字量写入，2路模仿量写入；具备过电压（V）、欠电压（V）保护，变频器、电机过热保护，短路保护等。
5.小车动作控制单元
主要采用动作小车（直线DC电机驱动）、同步带轮传动机构、直线DC电机、光电传感器、电感式传感器、电容式传感器、行程开关等构成，经过传感检验测试、PLC编程，完成动作距离测量、传动控制、键值优化对比行走控制、定向控制、定位控制、报警运行控制、点动控制、位置显露控制等，能完成小车的精确定位。该系统外观精美，体积紧凑，重量（kg）轻。
7.实验结合套件
实验结合套件主要采用电源箱式挂式模块件虚实集合箱式挂式模块件，箱式挂式模块件区域应用开放式构造可按照需求多加不一样箱式挂式模块件。
电源箱式挂式模块件提供AC380V、AC220V、DC24V电源，为实验箱式挂式模块件和电机实验单元提供动力源；设定有启动停止按钮，各相电源作业指示，设定有过流、过压、短路等保护。
8.二维丝杆控制单元二维丝杆控制单元主要采用伺服驱动和步进驱动构成。
伺服驱动用来控制Y轴丝杆，应用交流ACAC伺服驱动，作业电压（V）AC220V，输出功率（W）200W。应用数字信号处置整理器（DSP）作为控制核心，智能功率（W）模型块（IPM） 内部包括了驱动电子回路,同时设定有过电压（V）、过电流（A）、过热、欠压等故障检验测试保护电子回路，设定有较强的温度（℃）、湿度、振动等环境适应能力和很强的抗干扰的能力；支持位置、速度和力矩三种方法对伺服马达实行控制。
步进驱动用来控制X轴丝杆，应用直线DC伺服驱动，作业电压（V）DC24V，输出功率（W）35W；内部包括控制电子回路和功率（W）电子回路，设定有自检线圈和短路保护等功能。
9.电工基础实验单元
电工基础实验单元主要采用交流ACAC接触器、中间继电器、时间继电器、按钮等构成，用来电机正反转、星三角变换、启停自锁等实验。
10.三相交流ACAC电机
交流ACAC规格限定电压（V）380V/△接法，转动速度1400转/min，功率（W）180W，频率50HZ，绝缘等级E级。
六、实验项目
PLC基础技能实验
MCGS组态棒图实验教学,运用已编辑好组态棒图,对以下任何实验实行动态跟踪教学实验针对实验项目的具体要求，学生自行编辑组态棒图实行实验。
PLC认识实验（软硬件构造、系统构成、基础指令、接线、编程下载等）
PLC虚拟控制应用实验
1.数码显露控制
2.抢答器控制
3.天塔之光控制
4.音乐喷泉控制
5.十字路口交通灯控制
6.水塔水位控制
7.自动送料装车系统控制
8.四节传送带控制
9.装配流水线控制
10.多种液体混合装置控制
11.自控成型机控制
12.自动洗衣机控制
13.电镀生产线控制
14.自控轧钢机控制
15.邮件分拣机控制
16.自动售货机控制
17.机械手控制控制
18.四层电梯控制
PLC实物控制应用实验
19.直线动作位置检验测试、定位控制
20.步进电机定位控制
21.步进电机的速度控制
22.步进电机的正反转控制
23.伺服电机定位控制
24.伺服电机的速度控制
25.伺服电机的正反转控制
26.伺服电机和步进电机的综合控制
经经典型电机控制实操实验
27.三相鼠笼式异步电机点动和自锁PLC控制
28.三相鼠笼式异步电机联动正反转PLC控制
29.三相鼠笼式异步电机带延时正反转PLC控制
30.三相鼠笼式异步电机Y/△变换起动PLC控制
PLC、变频器、触摸屏综合应用技能实验
31.变频器功能功能数值设定与实操
32.外部端子点动控制
33.变频器控制电机正反转
34.多段速度选用变频调节速度
35.变频器无级调节速度
36.外部模仿量方法的变频调节速度控制
37.基于PLC的变频器外部端子的电机正反转控制
38.基于PLC模仿量方法变频开环/闭环调节速度控制
39.基于PLC通信方法的变频开环调节速度
40.基于触摸屏控制方法的基础指令编程练习
41.基于触摸屏控制方法的数码显露控制
组网通讯综合实验
42.PLC、触摸屏与变频器通信控制
43.PLC主机之间PROFINET通讯实验
44.PLC、变频器、触摸屏组网综合应用实验
45.PLC、ET200之间通讯
