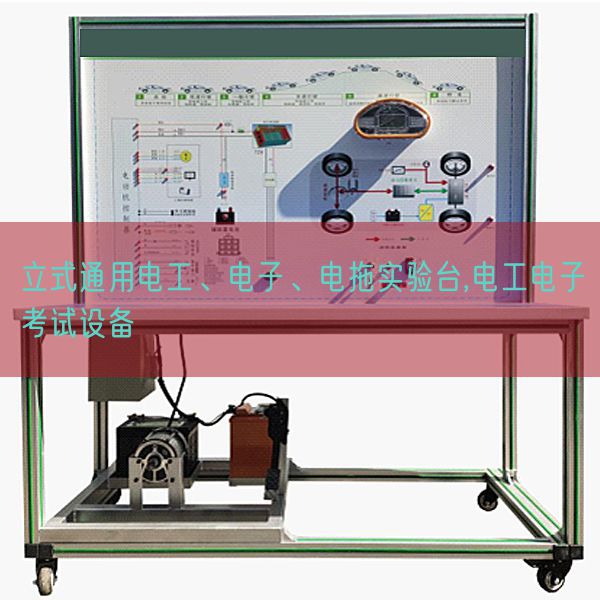

立式通用电工、电子、电拖实验台,电工电子考试设备

L-755C 立式电工.电子.电拖实验与电工.电子.电拖技能综合实验考核装置

一、基础简介：
本实验与实验综合装置即能完成"电工学""电工原理""电子技术""电力拖动""工厂电气控制技术"等课程实验，又能完成"电工技能实训""电工实验""电力拖动控制线路与技能实训""电子技能实训"等课目的实验，还可拓展plc可编程控制、变频技术等课程实验实验。实验部分在九孔万能通用实验板上完成，可完成交直线DC、振荡、磁路电子回路、运算放大器、整流电子回路、交直线DC放大电子回路、数字逻辑电子回路、电气控制等实验项目。电工实验考核部分在网孔板上完成，接近工业现场，动手能力强，实验方法灵活，能完成"工量具及仪表的使用电工基础技能实训"，"电机的装配维护与故障处置整理"，"工厂电气控制线路的调节测试与维修"，"常用生产机械电气控制线路的故障解析与处置整理"等实验考核项目。电子技能实验改革传统实验室实验教学模式，经过基础实操技能和三十几类实用新型电子回路的制作、调节测试，使学生掌控把握电子设备的作业调节测试、掌控把握焊接和电子回路组装工序技艺技能。该装置适用高等、中等、职校及技校现有实验室更新换代或新建扩建实验室的理想设备。
二、特别点：
1、即能完成电工、电子、电拖实验又能实行电工、电子、电拖实验考核，大大节省实验用房，节省管理人员。
2、实验部分元件盒体透明，直观性好，盒盖与盒体应用较科学的压卡式构造，维修拆卸装配便利。元件盒在九孔万能实验板上随意插接成实验电子回路，方法灵活，使学生所学知识灵活运用、快速掌控把握。
3、实验部分在网孔板上完成，实操便利、灵活，更换便捷，接近工业现场，易拓展实验功能或开展新实验项目。
4、实验实验项目丰富（一台装置能完成电工、电子、电拖的实验实验项目），综合性强，装置功能齐全。
5、设定有电压（V）型电流（A）型漏电保护器，并有单片机自动全程监控装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动作业电源。能保证设备和实操者安全。
6、参考标准为一室12台学生台，1台教师台，用户可按照学生人数酌情增减，教师台即能演示又能分别控制学生台的作业电源。
四、功能包括
　1、电源及功能数值：
　　1.1写入电源：由启动、停止按钮控制三相四线电源写入，写入时指示灯亮。
　　1.2电源输出：有嵌入式保险盒，三相漏电开关，过载、短路软截止保护装置，三级保护功能。
　　A组：单、三相可调交流AC电源，提供0－430V连续可调的交流AC电源，同时可得到0-250V一相可调电源（配备有一台1.5KVA的三相自耦调压器，配备有三只交流AC电压（V）表，指示调压输出电压（V））
　　B组：低压交流AC电压（V）3－24V分七档可调，最大输出电流（A）1.5A，电流（A）表指示。
　　C组：低压直线DC稳压电源，电压（V）5V，电流（A）0.5A，电流（A）表指示。
　　D组：双路恒流稳压电源，二路输出电压（V）均为0-30V，内置式继电器自动换档。多圈电位器连续调动，使用便利。输出最大电流（A）为1.5A，设定有预设式限流保护功能，输出有0.5级数字电流（A）表、电压（V）表指示，电压（V）平稳度＜10-2，负载平稳度＜10-2，纹波电压（V）＜5mv。
　　E组：一相交流AC市电输出，由万能插板供用户设备使用。
　2、安全保护：设定有电压（V）型和电流（A）型漏电保护器，并有单片机自动全程监控过载或短路，自动切断总电源，故障排除按下复位按钮后方可再次启动电源，保证实操者和设备安全。
　3、功率（W）输出函数发生器：
　　1）应用直接数字频率合成（DDS）产生高精确度正弦波，方波和三角波。应用大屏幕LCD显露输出频率、波动线，衰减值。
　　2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
　　3）频率界限: 0.1HZ~3MHz, 应用键盘直接写入数字设定频率,。
　　4）输出幅度应用电位器调动，正弦波输出设定有20db,40db衰减。
　　5）方波占空比可调, 调动界限：1%-99%调动；方波和三角波应用TTL电平输出。
　　6）频率计最高测量界限100MHz，自动换档。
　4、单次脉冲：每次可输出一对正负脉冲。
　5、音频功率（W）放大器：写入音频 电压（V）不低于10mV，输出功率（W）不小于1W，音量可调，内有喇叭，用来放大电子回路扩音，也可作信号寻迹。
　6、七段译码器：6组七段译码器及对应译码显露数码管。
　7、智能型功率（W）、功率（W）因数表
　　由24位专用DSP、16位高精确度AD变换器和高速MPU单元设计而成，经过键控、数字显露窗口完成人机对话功能控制模式。系统上应用RTOS设计思路，同时配备有PC监控系统来加强解析能力。功率（W）测量精确度为1.0级，功率（W）因数测量界限0.3-1.0，电压（V）电流（A）测量范围为450V和5A，能自动判别负载性质（感性显露"L"，容性显露"C"，纯电阻不显露），并可存储15组测量数值，供随时查阅。
　8、真有效值智能交流AC电流（A）表一只
　　由单片机主控测量试验电子回路包括全数字显露和全测程交流AC电流（A）表一只，经过键控、数字显露窗口完成人机对话功能控制模式。能对交流AC信号（20-20KHz）实行真有效值测量，测量界限0～5A，测量范围自动判别、自动变换，精确度0.5级，四位数码显露。同时能对数值实行存储、查询、修改（共15组，掉电存档）。
　9、智能型直线DC数字电流（A）表一只
　　应用ECL公司高功能AD变换器配以高速MPU单元设计而成，经过键控、数字显露窗口完成人机对话功能控制模式。设定有自动与手动测量范围，测量界限：0-2000mA。手动测量范围为：20mA、200mA、2000mA。测量精确度为0.5级。设定有数值存储与查询功能。设定有超测量范围报警、指示等功能。
　10.虚拟仪表器具(不需电脑协作使用)：
　　1、终端部分（装学生实验屏上）同时配备有虚拟信号源、虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量写入输出模型块。
　　2、基于LabVIEW虚拟仪表器具程序的编程方法，学生可自行设计各种虚拟仪表器具。
　　3、功能数值：
　　1）两路虚拟随意波动线信号发生器，输出频率可编程，电压（V）幅度可调；
　　　　通道数：2路
　　　　分辨率：8 bits
　　　　电压（V）界限：-5~5V
　　　　频率步长：1HZ
　　　　波动线：随意信号
　　　　输出频率：>1MHZ
　　2）双踪存贮示波器，多种同步方法，存贮深度可编程；
　　　　通道数：2路
　　　　带宽：20MHZ
　　　　分辨率：8位
　　　　电压（V）界限：-10~+10V
　　　　存贮深度：64K
　　3）双通道频谱分折仪；
　　4）八通道逻辑分折仪，多种同步方法，存贮深度可编程；
　　　　8路写入
　　　　分 率：25nS
　　　　存贮深度：64KHZ
　　5）数字三用表，可测电阻、电容、电感、电压（V）等；
　　　　数字IO口
　　　　通道数：8路IO
　　　　写入电平：TTL
　　　　输出电平：TTL
　　　　电流（A）驱动：20mA/通道
五、全室包括与配备装备（以参考标准：1台教师台，12台学生台为例）
　1、实验实验屏12个，每台学生台配备装备1台，材料为钢制双层亚光喷塑，左边为网孔板，右边为九孔万能实验板。下部为电源、信号及控制单元。
　2、实操桌：铝木构造，桌面为防火烧、防水浸、耐磨损高密度板。共12张，一桌二座，桌面配备装备一块胶皮板保护桌面，桌体下部为元件储物储物柜，放置元件。
　3、教师台1台：由实验实验演示屏、桌、学生电源包括控制器构成，即可作实验实验讲解演示又能分别控制学生台的作业电源以提升安全系数。
　4、器件材料配备装备（以参考标准：1台教师台，12台学生台即25座为例）：

B：电子实验
1．常用仪表器具仪表的使用
2．常用电子元件的识别与检验测试
3．电烙铁拆卸装配与电子锡焊技能实训
4．印刷线路板的制作
5．三端包括稳压直线DC电源的制作
6．串联型直线DC稳压电源的制作
7．低频信号电压（V）放大器的装配与测量试验
8．设定有负反馈信号放大器电子回路的制作与测量试验
9．文式桥振荡器的焊接与调节测试
10．电池电压（V）监视电子回路的制作与测量试验
11．电子催眠器电子回路的制作
12．模仿"知了"电子电子回路的制作实验
13．实用声控、光控节电照明灯的制作与实验
14．电子驱蚊器线路的制作实验
15．保护视力定时器线路 16．语音报警喇叭的制作与实验
17．逻辑测量试验器的制作与测量试验
18．正负脉冲信号的制作与测量试验
19．智力竞赛抢答器的制作
20．水位报警器电子回路的制作
21．迷你闪光彩灯的制作
22．光控音乐门铃
23．实用模仿自然风控制器的制作
24．台灯调光电子回路
25．实用CMOS触摸锁钥电子回路
26．自动充电器的制作
27．半导体收音机的组装与调节测试
28．助听器的组装与调节测试
29．声、光控楼道灯的组装与调节测试
30．灭火机器人的组装与调节测试

（二）实验部分：
A：电工实验
1．电工测量仪表的使用　　　　　　　
2．常用元件的识别与检验测试　　　　　　
3．线性元件与非线性元件的伏安特性
4．电源的外特性　　　　　　　
5．电位值、电压（V）值的测量　　　　
6．电流（A）表和电压（V）表的扩程　　　　　　　
7．基尔霍夫定律的检验　　　　
8．验征楞次定律
9．迭加原理与互易定理的检验　　　　　
10．戴维南定理与诺顿定理的验征　　　　
11．电压（V）源与电流（A）源的等效变换　　　　　
12．受控源特性的研究　　　　　　　　　
13．一阶电子回路实验　　　　　　　　　　　
14．二阶电子回路的过渡过程
15．研究LC元件在直线DC和交流AC电子回路中的特性
16．负载获取最大功率（W）的条件
17．交流AC电子回路功能数值的测量
18．正弦交流AC电子回路中RLC元件的特性
19．RL及RC串联电子回路实验
20．RLC串联谐振电子回路
21．日光灯电子回路的连接及功率（W）因数改善
22．三相负载的星、三角接法
23．三相电子回路及功率（W）的测量
24．R-C选频互联网的研究
25．二端口互联网研究　
26．一相变压器实验　　　　　　
27．互感电子回路实验
28．三相异步电机的使用与起动
29．三相电机继电接触控制的基础电子回路
30．三相电机Y-△起动控制实验
31．三相电机的顺序控制实验
32．三相电机能耗限制动作控制实验
33．最简便的电子回路　　　　　　　　　　　
34．电子回路中各点电位与参考点的选用　　
35．电阻的串联　　　　　　　　　　　　
36．电阻的并联　　　　　　　　　　　　
37．电阻的混联　　　　　　　　　　　　
38．电阻分压器电子回路　　　　　　　　　　
39．全电子回路欧姆定律　 40．电桥的应用与平衡条件　　　　　　
41．节点电压（V）法　　　　　　　　　　　
42．线路电压（V）法　　　　　　　
43．支路电流（A）法　　　　　　　　　　　　
44．RCL并联电子回路　　　　 　　　
45．串联电子回路　　　　　　　　　
46．变压器构造及作业原理　　　　　
47．基尔霍夫第一定律　　　　　　　　　
48．基尔霍夫第二定律　　　　　　　　　
49．日光灯电子回路原理　　
50．扩大电压（V）表测量范围　　　　　　　　　
51．扩大电流（A）表测量范围
52．RC电子回路的过度过程　　　　　　　 　
53．RL过渡过程　　　　　　　　　　
54．电容的串联电子回路　　　　　　　　　
55．电容的并联电子回路
56．电容器的充放电
57．电容器在交直线DC中的作用
58．条形磁铁在线圈中的动作
59．电容的混联
60．纯电阻、电感、电容电子回路
61．磁耦合线圈的顺串
62．磁耦合线圈的反串
63．欧姆表的作业原理
64．双联开关二地控制
65．用示波器查看磁滞回线
66．磁路欧姆定律
67．两线圈的互感及同名端
68．互感耦合
69．提升功率（W）因数的方法
70．一相电子回路功率（W）的测量
71．收录机电源电子回路
72．滤波电子回路
73．电阻与温度（℃）的关系:用伏安法测出灯丝
在不一样电压（V）下的阻值。
74．三相异步电机闸刀控制正转实验
75．设定有过载保护的控制线路
76．按钮控制的正反转控制线路
77．接触器控制星一三角降压起动控制线路

B：电子实验
1．晶体二极管的特性及检验测试 　　　　　　
2．晶体三极管写入输出特性
3．低频小信号电压（V）放大器
4．直接耦合两级放大器
5．RC耦合两级放大器
6．负反馈对放大器功能的影响
7．变压器耦合推挽功率（W）放大器
8．互补对称推挽功率（W）放大器(OTL)
9．一相半波整流
10．一相全波整流
11．一相桥式整流
12．一相桥式整流滤波
13．单结晶体管特性
14．单结晶体管触发电子回路
15．晶闸管简便测量试验及可控整流电子回路
16．场效应管测量试验
17．串联型稳压电压（V）
18．差动放大电子回路的研究
19．包括运放功能数值的测量试验
20．包括运放减法电子回路
21．包括运放加法电子回路
22．包括运放积分电子回路
运用上述44项实验元件也可完成面实验
45．P-N结单向导电特性
46．三权管ICBO的测量电子回路
47．三极管ICEO的测量电子回路
48．三极管电流（A）放大 　
49．三极管的VA特性 　
50．带负载的单级小信号电压（V）放大
51．电压（V）负反馈偏置电子回路
52．分压式电流（A）负反馈偏置电子回路
53．用热敏电阻平稳作业点
54．用二极管平稳作业点
55．解析Ce对低频特性的影响
56．共基极放大实验电子回路 　
57．共集电极放大实验电子回路
58．共源极基础放大电子回路
59．场效应管自给偏压放大电子回路
60．场效应管分压式自偏压电子回路
61．场效应管共漏极电子回路
62．场效应管共栅极电子回路
63．单管阻容放大电子回路
64．基础直线DC放大电子回路
65．用电阻提升后级发射极电位
66．用稳压管提升后级发射极电位
67．变压器耦合放大电子回路
68．甲类功率（W）放大电子回路
69．乙类功率（W）放大电子回路
70．串联电流（A）负反馈
71．串联电压（V）负反馈电子回路
72．并联电压（V）负反馈电子回路
73．并联电流（A）负反馈电子回路
74．两级放大电子回路中的负反馈
75．射极输出电子回路
76．自举射极输出电子回路
77．用电容衰减高频电压（V）　　　　　　　
78．用负反馈消除自激振荡
79．电池监视电子回路
80．场效应管、三极管构成放大电子回路
81．PNP-NPN直接耦合放大电子回路
82．共基共射放大电子回路
83．晶体管开关作用
84．液位光电控制
85．简便的温控电子回路
86．模仿光控简易路灯自动开关电子回路
87．RC移相振荡器
88．双T选频互联网
89．双T选频互联网构成的振荡器
90．变压器反馈式振荡电子回路
91．场效应管变压器反馈式振荡电子回路
92．防盗报警电子回路
93．串联型晶体振荡电子回路
94．互补音频振荡讯响器
95．报警讯响器
96．音乐门铃电子回路
97．电子报警器电子回路
98．差动放大电子回路的基础形式
99．电子门铃电子回路
100．准互补对称电子回路
101．三管OTL互补对称电子回路
102．长尾式差动放大电子回路
103．差动写入单端输出
104．单端写入双端输出
105．单端写入单端输出
106．双电源式长尾差动放大电子回路
107．差动式放大器实验电子回路
108．设定有恒流源的差动放大电子回路措施
109．单端输出差动放大电子回路的温讽解析
110．闪光器电子回路
111．运算放大器的基础接法
112．电流（A）差动式运放用作交流AC比例放大
113．Vos的简易测量方法
114．Aos的简易测量方法　　　　　　　
115．Aod的简易测量方法　　　　
116．共模抑制比Cmrr的简易测量试验
117．最大共模写入电UIcm的简易测量试验
118．Yopp的简易测量试验
119．SR的测量方法
120．基础同相放大接法
121．运放包括的LC振荡器
122．电热杯调温电子回路
123．引到反向端写入调零措施
124．引到同向端写入调零指施
125．为使电值不致过大的接法
126．运用三极管的基极电流（A）完成Ios的温度（℃）补偿
127．运用T型互联网提升等效反馈电阻 　
128．使互补管作业在甲乙类扩大输出电流（A）的措施
129．对电容负载实行校正时措施　　　　
130．反相写入保护措施
131．同相写入保护措施 　　　
132．运用稳压管保护器件 　　　　　
133．电源极性错接的保护 　　　
134．电源启动瞬间过压保护　　　　
135．二极管检波电子回路 　　　 　
136．运用PN结的温度（℃）系数测量温度（℃）的电子回路原理
137．双二极管限幅器
138．反相运放基础电子回路 　　　
139．可变比例放大 　　　
140．同相运放基础电子回路 　　　
141．电压（V）/电流（A）变换电子回路 　　　
142．电流（A）/电压（V）变换电子回路
23．包括运放微分电子回路
24．包括运放文氏正弦波振荡器
25．电容三点式振荡器
26．电感三点式振荡器
27．包括稳压电子回路
28．无稳态电子回路（多谐振荡器）
29．施密特触发器
30．包括与门逻辑功能测量试验
31．包括非门电子回路逻辑功能测量试验
32．包括或门电子回路逻辑功能测量试验
33．包括与非门逻揖功能测量试验
34．CMOS门电子回路的测量试验
35．基础RS触发器
36．JK触发器
37．D触发器
38．555时基电子回路的应用（方波发生器)
39．二一十进制计数器
40．二一十进制8421译码器
41．加法器
42．减法器
43．用包括与非门包括单稳态触发器
44．结合逻辑电子回路

143．电压（V）跟随器 　　　
144．差动放大基础电子回路 　　　
145．运算放大器的差动输　　　 　
146．反相写入求和运算 　　　
147．同相写入求和运算
148．双端写入求和运算
149．基础积分电子回路
150．EG考滤泄漏阻对的积分运算电子回路　
151．提升积分时间常数的措施
152．快速积分电子回路
153．模仿一阶微分方程电子回路
154．模仿二阶微分方程电子回路
155．基础微分电子回路
156．实用微分电子回路
157．运用间接方法得到近似微分
158．基础对数运算电子回路
159．运用三极管的对数特性构成对数运算电子回路
160．反对数放大的基础电子回路
161．Vo正比于VxVy电子回路
162．简便的过零此较电子回路
163．设定有滞迥特性的对比电子回路
164．双限对比电子回路
165．运用二级管作为上限检验测试幅度选用电子回路
166．双限三态对比电子回路
167．下限检幅选用电子回路
168．基础采样保护电子回路
169．RC无源网终的低通滤波电子回路
170．滤波电子回路接到结合套件的同相写入端
171．滤波电子回路接到结合套件的反相写入端
172．简便二阶RC滤波电子回路
173．经典型RC有源滤波电子回路
174．两阶有源滤波电子回路
175．多路反馈二级有源滤波电子回路
176．经典型二阶高通有源滤波电子回路
177．基础带通滤波电子回路
178．经典型带通滤波电子回路
179．用双T互联网构成的带阻滤波
180．输出限幅的反相器
181．实用差值运算放大器
182．矩形波振荡电子回路
183．阻容移相触发电子回路
184．电热褥调温装置
185．宽度可调的矩形波发生器
186．简便的锯齿波发生器
187．幅频可调的锯齿波发生器
188．一相桥式整流常用画法电子回路
189．全波整流电子回路的最大反向峰值电压（V）
190．电容滤波电子回路
191．电容滤波带电阻负载　　 　　　
192．全波整流电容滤波电子回路
193．RC滤波电子回路
194．多段RC滤波电子回路 　 　　
195．基础的LC滤波电子回路 　　　
196．T型滤波电子回路 　　　
197．二倍压整流电子回路 　　　
198．三倍压整流电子回路 　　　
199．基础稳压管稳压电子回路 　　 　
200．基础调节管稳压电子回路 　　　
201．设定有放大环节的稳压电子回路 　　　
202．调节管稳流电子回路 　　　
203．电子滤波器 　　　
204．串联稳压电子回路　
205．并联稳压电子回路
206．电子催眠器　　　
207．三端包括稳压电子回路
208．正电源输出可调的包括稳压电子回路
209．一相全波可控整流
210．硅稳压管稳压电子回路
211．一相半波可控整流
212．一相桥式半控整流
213．充电用硅整流器原理
214．感性负载对晶闸管的影响
215．晶闸管触发导通试验
216．反电动势负载晶闸管电子回路
217．简易电子调压电子回路
218．测量试验单结管分压比n
219．单结管振荡电子回路
220．单结管触发应用电子回路
221．二极管"与"门电子回路
222．三极管"或"门电子回路
223．与逻辑形象化
224．或逻辑形象化
225．非逻辑形象化
226．三极管"非"门
227．三极管"与非"门
228．三极管"或非"门
229．三扳管双稳态电子回路
230．三极管单稳态电子回路
231．三极管多谐振荡电子回路
232．置位触发电子回路
233．射极耦合双稳态
234．对称式多谐振荡器
235．环形多谐振荡器
236．微分型单稳态电子回路
237．包括施密特电子回路
238．矩形波发生器
239．单脉冲电子回路
240．连续脉冲发生器

C：电力拖动实验
1、闸刀开关正转控制线路
2、接触器点动正转控制线路
3、设定有自锁的正转控制线路
4、设定有过找保护的正转控制线路
5、倒顺开关控制正反转控制线路
6、接触器联锁的正反转控制线路
7、按钮联锁的正反转控制线路
8、按钮接触器复合联锁控制线路
9、自动往返行程控制线路
10、接触器控制串联电阻降压起动线路
11、时间继电器控制串联电阻降压控制线路
12、手动Y/△降压起动
13、接触器控制Y/△降压起动
14、时间继电器控制Y/△降压起动
15、QX3-13型Y/△自动起动控制线路
16、半波整流能耗限制动作控制线路
17、全波整流能耗限制动作控制线路
18、C620车床电气控制线路
19、手动降压起动
20、一相运行反接限制动作控制线路
21、电动葫芦电气控制线路
22、C6163车床电气控制线路
23、控制电子回路联锁控制线路
24、主电子回路联锁控制线路
