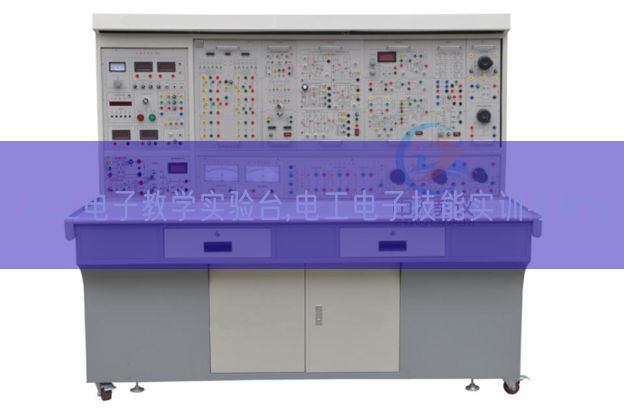

L-755A 立式电工实验与电工技能综合实验考核装置


一、基础简介:
  L-755A 立式电工实验与电工技能综合实验考核装置,即能完成"电工学""电工原理"等课程实验,又能完成"电工技能实训""电工实验""电力拖动控制线路与技能实训"等课目的实验,还可拓展plc可编程控制、变频技术等课程实验实验。实验部分在九孔万能通用实验板上完成,可完成交直线DC、振荡、磁路电子回路、运算放大器、整流电子回路、交直线DC放大电子回路等实验项目。实验考核部分在网孔板上完成,接近工业现场,动手能力强,实验方法灵活,能完成"工量具及仪表的使用","电工基础技能实训","电机的装配维护与故障处置整理","电机基础控制线路的装配、 调节测试与维修","常用生产机械电气控制线路的故障解析与处置整理"等实验考核项目。该装置适用高等、中等、职校及技校现有实验室更新换代或新建扩建实验室的理想设备。
二、特别点:
  1、即能完成电工实验又能实行电工实验考核,大大节省实验用房,节省管理人员。
  2、创新实验部分元件盒体透明,直观性好,盒盖与盒体应用较科学的压卡式构造,维修拆卸装配便利。透明创新元件盒在九孔万能实验板上随意插接成实验电子回路,方法灵活,使学生所学知识灵活运用、快速掌控把握。
  3、技能实验部分在网孔板上完成,实操便利、灵活,更换便捷,接近工业现场,易拓展实验功能或开展新实验项目。
  4、创新实验实验项目丰富,装置功能齐全。
  5、设定有电压(V)型电流(A)型漏电保护器,并有单片机自动全程监控装置过载或短路,一旦发生即可自动切断电源,故障排除后方可再次启动作业电源。能保证设备和实操者安全。
  6、参考标准为一室12台学生台,1台教师台,用户可按照学生人数酌情增减,教师台即能演示又能分别控制学生台的作业电源。
三、技术功能:
  1、作业电源:三相四线(或三相五线)~380V±5% 50Hz
  2、温度(℃):-10℃~40℃,相对湿度<85%(25℃)
  3、装置容量(KV):<1KVA
  4、重量(kg):200Kg
四、功能包括
 1、电源及功能数值:
  1.1写入电源:三相四线电源,写入时信号灯亮
  1.2电源输出:总电源开启后,按下启动按钮,三相四线交流AC电源输出,有450V交流AC电压(V)表指示输出电压(V)。有0/1开关单独控制三相电源的输出。
  1.3可调交直线DC电源:0~240V连续可调交流AC电源输出,有表指示。输出最大电流(A)2A,同时有0-250V直线DC电源输出(配备装备一台0.5KVA一相调压器)
  1.4双路恒流稳压电源:设定有过载及短路保护功能,二路输出电压(V)全部为0-30V,内置式继电器自动换档,多圈电位器连续调动,使用便利。输出最大电流(A)为2A,设定有电流(A)值预设功能。电压(V)平稳度<10-2,负载平稳度<10-2,纹波电压(V)<5mv。
  1.5直线DC稳压电源:固定+5V,电流(A)0.5A。
  1.6低压交流AC电源:输出2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V电源,最大电流(A)1.5A。
 2、安全保护:设定有电压(V)型和电流(A)型漏电保护器,并有单片机自动控制全程监控装置过载或短路,自动切断总电源,故障排除按下复位按钮后方可再次启动电源,保证实操者和设备安全。
 3、功率(W)输出函数发生器:
  1)应用直接数字频率合成(DDS)产生高精确度正弦波,方波和三角波。应用大屏幕LCD显露输出频率、波动线,衰减值。
  2)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。
  3)频率界限: 0.1HZ~3MHz, 应用键盘直接写入数字设定频率,。
  4)输出幅度应用电位器调动,正弦波输出设定有20db,40db衰减。
  5)方波占空比可调, 调动界限:1%-99%调动;方波和三角波应用TTL电平输出。
  6)频率计最高测量界限100MHz,自动换档。
 4、直线DC数字显露mA毫安表一只,应用ECL公司高功能AD变换器配以高速MPU单元设计而成,经过键控、数字显露窗口完成人机对话功能控制模式。设定有自动与手动测量范围,测量界限:0-2000mA。手动测量范围为:20mA、200mA、2000mA。测量精确度为0.5级。设定有数值存储与查询功能。设定有超测量范围报警、指示等功能。
 5、智能型真有效值交流AC电流(A)表一只
  由单片机主控测量试验电子回路包括全数字显露和全测程交流AC电流(A)表一只,经过键控、数字显露窗口完成人机对话功能控制模式。能对交流AC信号(20-20KHz)实行真有效值测量,测量界限0~5A,测量范围自动判别、自动变换,精确度0.5级,四位数码显露。同时能对数值实行存储、查询、修改(共15组,掉电存档)。
 6、智能型功率(W)、功率(W)因数表
  由24位专用DSP、16位高精确度AD变换器和高速MPU单元设计而成,经过键控、数字显露窗口完成人机对话功能控制模式。系统上采RTOS设计思路,同时配备有PC监控系统来加强解析能力。功率(W)测量精确度为1.0级,功率(W)因数测量界限0.3-1.0,电压(V)电流(A)测量范围为450V和5A,能自动判别负载性质(感性显露"L",容性显露"C",纯电阻不显露),并可存储15组测量数值,供随时查阅。
 7.虚拟仪表器具(不需电脑协作使用):
  (1)终端部分(装学生实验屏上)同时配备有虚拟信号源、虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量写入输出模型块。
  (2)基于LabVIEW虚拟仪表器具程序的编程方法,学生可自行设计各种虚拟仪表器具。
  (3)功能数值:
  1)两路虚拟随意波动线信号发生器,输出频率可编程,电压(V)幅度可调;
    通道数:2路
    分辨率:8 bits
    电压(V)界限:-5~5V
    频率步长:1HZ
    波动线:随意信号
    输出频率:>1MHZ
  2)双踪存贮示波器,多种同步方法,存贮深度可编程;
    通道数:2路
    带宽:20MHZ
    分辨率:8位
    电压(V)界限:-10~+10V
    存贮深度:64K
  3)双通道频谱分折仪;
  4)八通道逻辑分折仪,多种同步方法,存贮深度可编程;
    8路写入
    分 率:25nS
    存贮深度:64KHZ
  5)数字三用表,可测电阻、电容、电感、电压(V)等;
    数字IO口
    通道数:8路IO
    写入电平:TTL
    输出电平:TTL
    电流(A)驱动:20mA/通道
五、全室包括与配备装备(以参考标准:1台教师台,12台学生台为例)
 1、实验实验屏12个,每台学生台配备装备1台,材料为钢制双层亚光喷塑,左边为网孔板,右边为九孔万能实验板。下部为电源、信号及控制单元。
 2、实操桌:铝木构造,桌面为防火烧、防水浸、耐磨损高密度板。共12张,一桌二座,桌面配备装备一块胶皮板保护桌面,桌体下部为元件储物储物柜,放置元件。
 3、教师台1台:由实验实验演示屏、桌、学生电源包括控制器构成,即可作实验实验讲解演示又能分别控制学生台的作业电源以提升安全系数。
 4、器件材料配备装备(以参考标准:1台教师台,12台学生台即25座为例):


序号 名 称 每台数量 全室数量 单位 备 注
1 人体复苏模型 1 教师演示
2 灭火器 1 教师演示
3 直线DC电机 1 100W,教师拆卸装配演示
4 手枪钻 1 13
5 表笔、扳手、尖嘴钳、钢丝钳、剥线钳等电工工量具 1 13
6 电烙铁及烙铁架 1 25
7 指针万用表MF-50 1 13
8 数字万用表890B+ 1 13
9 一相电度表 1 13
10 三相电度表 1 13
11 电流(A)互感器 3 3*13
12 兆欧表 1 13
13 钳形电流(A)表 1 13
14 转动速度表 1 教师台用
15 变压器绕线机 2 分组实训
16 保险盒 3 3*13
17 熔断器 6 6*13
18 拉线开关、园插头座、平灯头 各2 2*13
19 20W日光灯 1 13
20 换相开关 1 13
21 电阻、变压器结合套件 1 13
22 三相电机拆卸装配拉具 3
23 钢锯架 1 13
24 一相电机 1 13
25 三相电机180W 2 2*13
26 交流AC接触器 4 4*13
27 结合开关 1 13
28 3H铁壳按钮 1 13
29 热继电器 2 2*13
30 时间继电器 1 13
31 50W变压器 1 13
32 单刀开关 1 13
33 三相闸刀 1 13
34 信号灯 1 13
35 电流(A)插头座 3 3*13
36 交直线DC电表 6 6*13
37 实验所需电阻、电位器、电感、电容、变压器、条形磁铁等元件 1 13 元件已装在透明单元盒内
38 变压器绕线桌 1
39 走线槽 2 2*13 分组实训
40 双门立储物柜 2
41 学生凳 25

六、参考实验实验项目
A:技能实验部分
1.低压验电笔的使用
2.灭火器的实操方法(教师演示)
3.口对口人工呼吸法和胸外心脏压挤法急救的掌控把握
4.常用工量具的使用与识别
5.常用实验连接线的连接和绝缘的恢复
6.电烙铁的拆卸装配与焊接技能实训
7.电工识图实训
8.电工布线工序技艺
9.日光灯电子回路的按装接线
10.一相电度表直接接线电子回路装配
11.一相电度表经电流(A)互感器的接线电子回路装配
12.配电板装配
13.室内配线
14.室内照明电子回路装配
15.万用表变换开关的使用和读数
16.交流AC电压(V)的测量
17.直线DC电压(V)、直线DC电流(A)的测量
18.电流(A)表、电压(V)表的装配
19.电阻的测量
20.兆欧表、钳形电流(A)表接地电阻测量仪的使用
21.一相功率(W)、功率(W)因数的测量
22.三相四线有功电度表的装配接线
23.三相四线有功电度表经电流(A)互感器的装配与接线
24.常用开关继电器拆卸装配 25.交流AC接触器的拆卸与组装
26.常用启动器的构造查看与检验测试
27.小型变压器的制作
28.小型变压器故障查验与排除
29.三相鼠笼式电机的拆卸装配与测量试验
30.三相鼠笼式异步电机运行巡视
31.三相鼠笼式异步电机的定期检修
32.三相鼠笼式电机故障解析
33.定子绕组局部故障的排除
34.一相电容式电机绕组的拆卸装配
35.一相电容式电机故障与排除
36.手动正转控制线路的装配与检修实训
37.接触器点动正转控制
38.设定有自锁的正转控制
39.设定有过载保护的正转控制
40.接触器联锁的正反转控制
41.按钮联锁的正反转控制线路
42.按钮、接触器复合联锁的控制线路
43.按触器控制Y-△降压控制
44.X62-W型铣床主轴与进给电机的联锁控制
45.时间继电器控制Y-△降压起动控制
46.C620-1型车床控制线路的模仿装配
47.直线DC电机的拆卸装配实训(教师演示)
48.直线DC电机的检修实训(教师演示)

B:创新实验部分
1.电工测量仪表的使用
2.常用元件的识别与检验测试
3.线性元件与非线性元件的伏安特性
4.电源的外特性
5.电位值、电压(V)值的测量
6.电流(A)表和电压(V)表的扩程
7.基尔霍夫定律的检验
8.验征楞次定律
9.迭加原理与互易定理的检验
10.戴维南定理与诺顿定理的验征
11.电压(V)源与电流(A)源的等效变换
12.受控源特性的研究
13.一阶电子回路实验
14.二阶电子回路的过渡过程
15.研究LC元件在直线DC和交流AC电子回路中的特性
16.负载获取最大功率(W)的条件
17.交流AC电子回路功能数值的测量
18.正弦交流AC电子回路中RLC元件的特性
19.RL及RC串联电子回路实验
20.RLC串联谐振电子回路
21.日光灯电子回路的连接及功率(W)因数改善
22.三相负载的星、三角接法
23.三相电子回路及功率(W)的测量
24.R-C选频互联网的研究
25.二端口互联网研究
26.一相变压器实验
27.互感电子回路实验
28.三相异步电机的使用与起动
29.三相电机继电接触控制的基础电子回路
30.三相电机Y-△起动控制实验
31.三相电机的顺序控制实验
32.三相电机能耗限制动作控制实验
33.最简便的电子回路
34.电子回路中各点电位与参考点的选用
35.电阻的串联
36.电阻的并联
37.电阻的混联
38.电阻分压器电子回路
39.全电子回路欧姆定律
40.电桥的应用与平衡条件
41.节点电压(V)法
42.线路电压(V)法
43.支路电流(A)法
44.RCL并联电子回路
45.串联电子回路
46.变压器构造及作业原理
47.基尔霍夫第一定律
48.基尔霍夫第二定律
49.日光灯电子回路原理
50.扩大电压(V)表测量范围
51.扩大电流(A)表测量范围
52.RC电子回路的过度过程
53.RL过渡过程
54.电容的串联电子回路
55.电容的并联电子回路
56.电容器的充放电
57.电容器在交直线DC中的作用
58.条形磁铁在线圈中的动作
59.电容的混联
60.纯电阻、电感、电容电子回路
61.磁耦合线圈的顺串
62.磁耦合线圈的反串
63.欧姆表的作业原理
64.双联开关二地控制
65.用示波器查看磁滞回线
66.磁路欧姆定律
67.两线圈的互感及同名端
68.互感耦合
69.提升功率(W)因数的方法
70.一相电子回路功率(W)的测量
71.收录机电源电子回路
72.滤波电子回路
73.电阻与温度(℃)的关系:用伏安法测出灯丝在不一样电压(V)下的阻值
74.三相异步电机闸刀控制正转实验
75.设定有过载保护的控制线路
76.按钮控制的正反转控制线路
77.接触器控制星-三角降压起动控制线路
