机床网孔配线实训台,机床电气实训装置

时间:2024-11-11 02:00:59 点击次数: 中人教仪厂

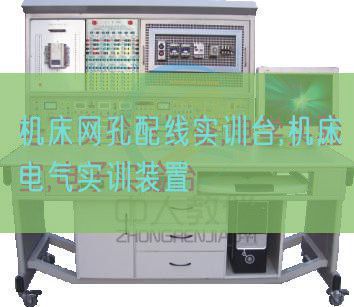

机床网孔配线实训台,机床电气实训装置(图1)

-JC13 机床网孔配线实验台



一、 基础简介

"-JC13型型机床网孔配线实验台"适用来大、中专职业类院校、技工学校的《电工技能实训》、《电力拖动控制线路与技能实训》、《高级维修电工技能鉴定》和《机床控制电子回路技能实训》等实验教学。
"-JC13型型机床网孔配线实验台"是为适应职业教育和实际实操培训的要求,实操安全、规范,使用灵活,牢固、耐用,美观大方,富有现代感。特殊模具的工业型材,构造科学、外观美观。
该装置主要采用实验桌、网孔板、实验元件构成。学生按照实验线路实行元件的合理布置,装配、接线全部由学生自行完成,接近工业现场。能完成机床线路,电机控制线路,照明配电的模仿实操、装配调节测试的综合实验,实训学生动手能力和实操技能。实验项目可自行确定,按照所选的项目选用相应的元件。该装置也可作为电工技能考核鉴定的设备。实验台配备装备漏电保护、过载和电子回路保护,保障人身安全和设备使用安全。灵活、可靠、安全、经济适用,是本设备的特别点。

-JC13型型机床网孔配线实验台

二、设备构造功能

本实验台由实验屏(内置电源)、实验桌、实验储物储物柜、凳子等构成。
1、实验台由实验屏(内置电源)、实验桌、实验储物储物柜三大部分构成。以30mm×30mm成型方钢作为设备主要框体结构材料;
2、实验屏、底盘应用焊接连接、关键部位应用三角筋用内六角螺钉加固连接,表面经高温喷塑处置整理,美观大方而且有效起到防锈绝缘的作用;由两条35mm×35mm铝制型材及滑槽构成网孔板固定机构
3、固定机构的下方是铁制双工位电源箱,每工位电源箱的布置依次为电源保护装置、电源指示装置、电源输出;
4、实验桌桌面应用25mm麻灰色高密度层压板封边特制,实验桌桌面材料设定有良好的防火烧、防水浸、耐磨损、绝缘等功能,有效提升绝缘等级;实验桌下部装备有至少4个导向轮,便利实验台架位移和固定;
5、实验储物储物柜应用标准构造和抽屉式,左侧有3层抽屉,用来放置工量具以及实验图纸文档实训指导书。
6、每个工位配备绝缘板。
7、凳子 每个实验台配两个塑料圆凳。

三、设备技术功能数值参考规格
1、 外型:整体尺寸约1632mm×750mm×1638mm;
2、 实验台架的材料:铁板、铝制构造;
3、 电源: 1)写入:三相AC 380V ±10% 50HZ 三相五线;2)固定交流AC输出:三相五线 380V 接插式2组、220V接插式2组、220V插头座式4组3)可调直线DC输出: 0~24V/2A连续可调2组(带有指针电压(V)、指针电流(A)表就地实时监控电源改变);
4、 连接口及仪表:指针式电压(V)表 2 只,时刻监控电网电压(V)改变;
5、 保护:熔断器作短路保护,断路器设定有过载保护,漏电开关设定有漏电保护功能,漏电保护动作电流(A)≤30mA。
6、 两组电源相互单独,互不干扰。
7、 不锈钢网孔板: 数量2块,规格:700×600mm 。 用来学生实验装配电气元件、实验内容的自主创新、实验内容拓展升级。


8、 实验说明书: 数量1套,指导学生实验.
9、 实验用线1套. (需适用实验内容,而标准配套)


四、本设备可完成的经典型实验项目

1.基础技能实训

(1)常用工量具的使用与识别
(2)电工识图实训
(3)电工布线工序技艺
(4)常用实验连接线的链接和绝缘层的恢复
(5)万用表的使用与读数
(6)配电板装配
(7)室内配线

2.照明电子回路

(8)日光灯电子回路装配
(9)白炽灯电子回路装配
(10)两地控制一盏灯电子回路装配
(11)室内照明电子回路装配
(12)触摸开关电子回路连线
(13)声光控制演示开关电子回路接线
(14)人体感应延时开关电子回路接线

3.仪表电子回路

(15)一相电度表直接接线电子回路装配
(16)一相电度表经电流(A)互感器接线的电子回路装配
(17)交流AC电压(V)的测量
(18)直线DC电压(V)的测量
(19)电流(A)表的装配
(20)电压(V)表的装配
(21)电阻的测量
(22)三相四线有功功率(W)电度表直接接线的电子回路装配
(23)三相四线有功功率(W)电度表经电流(A)互感器接线的电子回路装配
(24)电流(A)互感器电子回路
(25)兆欧表的使用
(26)钳型电流(A)表的使用
4、电气控制电子回路
(27)常用开关继电器的拆卸装配
(28)交流AC接触器的拆卸装配
(29)交流AC接触器的拆卸装配
(30)一相电容运行电机接线
(31)三相异步电机直接启动
(32)三相异步电机点动控制
(33)三相异步电机自锁控制
(34)三相异步电机两地控制
(35)三相异步电机接触器联锁正反转控制
(36)三相异步电机双重联锁正反转控制
(37)三相异步电机延时自动正反转控制
(38)双电机手动顺序启动控制
(39)双电机自动顺序启动控制
(40)延时启停控制
(41)三相异步电机手动Y/△启动控制
(42)三相异步电机自动Y/△启动控制
(43)三相异步电机能耗限制动作
(44)三相异步电机可逆双向能耗限制动作
(45)三相异步电机反接限制动作
(46)三相异步电机自往返控制
(47)三相异步电机带点动正反转控制
(48)三相异步电机带点动自往返控制
(49)三相异步电机串电阻降压启动手动控制
(50)三相异步电机串电阻降压启动自动控制
(51)三相异步电机串电阻降压启动反接限制动作控制
5、机床电气控制电子回路
(52)电动葫芦电气控制
(53)CA6140型车床控制电子回路
(54)Z3040型摇臂钻床电气控制电子回路
(55)X62W型万能铣床电气控制电子回路
6、其它电机控制电子回路
(56)双速电机手动变换控制
(57)双速电机自动变换控制
(58)并励直线DC电机电枢线路串电阻启动与调节速度
(59)直线DC电机能耗限制动作的控制线路
(60)直线DC电机反接限制动作的控制线路

五、每台设备的配备

序号 名称 单位 数量 备注
1 实验台及实验屏 1 外观尺寸约为:1632mm×750mm×1638mm;
材料:钢铝木构造;符合国家相关环保要求;
写入电压(V):AC380V±10%50Hz三相五线;
容量(KV):<1.5kVA;
实验屏:用来挂置网孔挂板,装配元件。
2 电气元件 2 见电气元件表单
3
实验电机 1 三相异步电机(380V,单速带离心开关)
PN(W):60、nN(r/min):1400、UN(V):三相AC380IN(A):0.33、连接组别:△/Y,配速度继电器jy1
1 三相双速异步电机
PN(W):40/25、nN(r/min):2800/1400、UN(V):三相AC380IN(A):0.25/0.2、连接组别:△/2Y
4 实验用线 1
5 网孔板 2 尺寸约为:700×600mm用来学生实验装配电气元件、实验内容的自主创新、实验内容拓展升级;
6 实验说明书 1 指导学生实验
7 学生凳 2 圆凳

六、本实验室配备设备表单

序号

名称

单位

数量

备注

1.

数字万用表

10

2.

焊枪

10

3.

热风机

2

4.

吸锡器

10

5.

剥线钳

10

6.

偏口钳

10

每台设备配备电气元件两套表单

序号

名称

型号与规格

单位

数量

备注

1

三相漏电开关

DZ47LE-32-16A

2

2

三相熔断器

RT18-32

10

3

交流AC接触器

CJX2-2510220V380V

8

4

辅助触头

F4-22

8

2常开2常闭

5

按钮

LA4-3h

4

6

时间继电器

JSP14P

4

7

热继电器

JR32-20

4

8

行程开关

LX19-131

8

9

大功率(W)电阻

Zx2-2/0.7

6

5A、7欧

10

整流二极管

2CZ30

8

30A600V

11

综合支撑架

内置按钮4只、指示灯4只、急停1只、变换开关1只,LS2-22只、3只大功率(W)电阻

2

12

接线端子

TB1520

2

13

线槽

若干

适用设备装配和实习项目要求

14

导轨

15

塑料装配卡子

16

不锈钢自攻螺丝
