SP-16 智能型高级直线DC电机检验测试技术实验装置




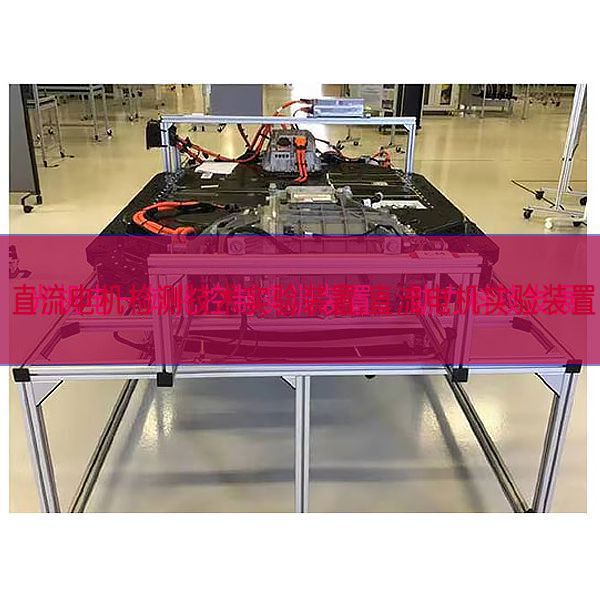

（设备参考图片，具体构造可按需求定做）
一 系统基础简介：
"智能型高级直线DC电机检验测试技术实验装置"是直线DC电机对应的机械特性、电气特性的测量试验和教学实验于一体，配套先进的检验测试控制手段，对以上各种运行方法实行定量解析，收集电机运行的各种功能数值。学生可经过一个嵌入式触摸屏电脑完成收集数值的显露、系统控制、载入控制等。
一台基于W i n C E ( 中 文 版 ) 实操系统 、内嵌Homebuilder嵌入版组态系统的触摸屏是唯一的人机界面HMI，它在系统中作为数值写入、显露监控及 控制终端。该终端应用RS-485/232连接口收集模型块实行通讯，数值收集模型块将传感器的检验测试值上传给终端实行显露或用来监控，本款教学设备的终端还可下达实操指令给执行模型块从而完成对程控设备的调动，从而完成对电机电枢电压（V）及负荷的控制。
二 系统主要设备及功能数值：
1.载入设备：磁粉限制动作器
供电电源24V 激磁电流（A）0~0.6A 载入能力0~5N.m
2 .动态扭矩传感器 测量旋转电机扭矩，测量范围0~±5N.m 线性输出0~±5V (正反方向)
3.直线DC电机： 电枢电压（V）直线DC220V 励磁电压（V）直线DC220V 功率（W）185W ，转动速度1500转/分钟
4 .220V直线DC调节速度器：
0~220V可调，电压（V）输出线性可控，控制信号4-20mA。
5.人机界面HMI设备：
7"高亮TFT液晶显露屏，分辨率800×480，四线电阻式触摸屏，分辨率1024×1024。
WinCE(中文版) 实操系统，内嵌HMIBuilder嵌入版组态系统无限点。主频400M，内部存储64M，存储设备128M电子盘。
作业电源DC24V
设定有两个2.0的USB连接口，支持工程备份及还原，支持外部写入连接口设备，如USB鼠标键盘等。
具备两个9连接口，COM1是RS-232连接口，COM2具备一个RS-232连接口和RS-485连接口
6.三菱plc FX2N-16MR-001.
2路模仿量输出模型块, 4路模仿量写入模型块。
7. 隔离型直线DC电流（A）传感器，测量范围0-3A，0~±5V线性输出 (正反方向) 。
8. 隔离型直线DC电压（V）传感器，测量范围0-300V，0~±5V线性输出 (正反方向) 。
9.基于触摸屏的组态系统运行环境 完成数值收集及显露 完成电拖系统的系列控制实操。
10.大功率（W）电阻负载单元。
11. 电机导轨，光码盘测速系统，及连轴器。
三 完成实验内容：
1.直线DC电机空载特性试验
2.直线DC电机负载试验
3.直线DC电机效率测量
4.直线DC电机特性弯曲线测量
5.直线DC电机冷态电阻、温升实验等
6.直线DC电机的转动速度、输出转矩、功率（W）、电压（V）、电流（A）测量
