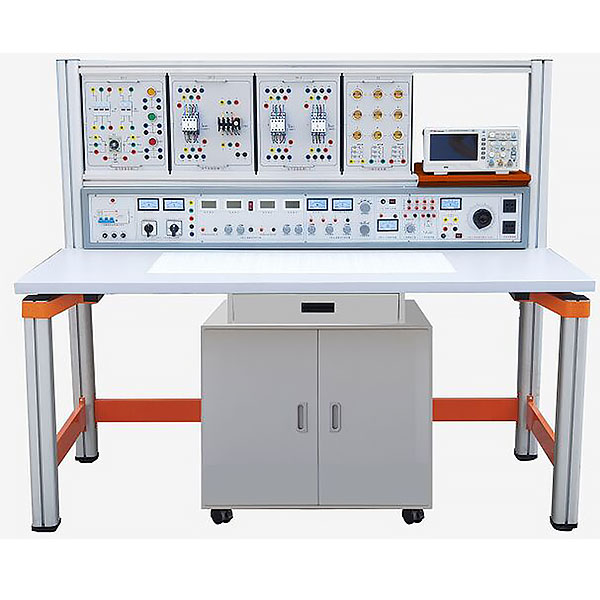

通用电工电子实训台

电工、电子、电拖实验台学生可以明显直观地理解线路构造与实验原理。

电工、电子、电拖实验室装置教学目的是：使学生在电子线路基础实验的基础知识、基础方法和基础技能方面受到较系统的教育与实验，深入与巩固对电子线路的基础概念和规律的认识，培养学生设定有初步的实验能力，良好的实验习惯以及严谨的科学态度与作风，为后续实验课程以及从事电子线路基础方面的科研作业打好基础。

一、设备的特别点：

通用电工电子技术及电拖实验台实验台设定有较完善的安全保障功能，较齐全的功能（详见实验台构造简介）。实验桌中央配备装备装备有通用九孔**插件板，九孔**插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔**插件板内部内嵌126组铜质九孔一体成型嵌件。实验中的弱电模型块必须以单独封装的透明元件盒为单一模型块，元件盒统一全部能协作九孔**插件板像搭积木一样的形式自由搭建集合电子线路，元件盒盒体透明，内装元件直观性好，盒盖印刷电子线路图防刮耐磨损损损，符文号美观清晰。元件盒盒体与盒盖应用较科学的压卡式构造，维修拆卸装配便利。元件放置在实验桌下边储物储物储物储物柜内，大大提升了管理水平，规划化程度，大大减轻了教师实验准备作业。

二、电工电子技术及电力拖动实验装置构造

通用电工电子技术及电拖实验台由电源控制箱式模型块式模型块式模型块、实验桌（装备有九孔**插件板）、电气控制实验箱式挂式模型块件，实验箱式挂式模型块件支撑架、位移矮储物储物储物柜、示波器架、透明创新实验模型块、学生凳等含有概括。实验装置支撑架与实验桌可集合、可拆卸装配。支撑架与桌脚一体，铝制构造；电气控制实验箱式挂式模型块件及各实验模型块可按照实验需求自由集合实验。

通用电工电子实验台,脉冲/转盘萃取单元实验装置

一、脉冲/转盘萃取单元实操实验装置系统的含有概括及特别点
1、框体构造\楼梯\护栏：框体构造长×宽×高：约3000×1500×3500mm，楼梯宽度700mm。设备总装配尺寸：3700×1500×3500mm。整机应用钢质装配框体构造（两层设计，一层平面便利实操、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处置整理。紧固件：与法兰，阀门，框体构造，楼梯，护栏，支撑架协作。
2、系统由脉冲/转盘萃取双萃取单元实操实验装置对象含有概括，全部不锈钢设备均实行不锈钢精细抛光处置整理，体现整个装置的工序技艺完美性。塔节应用优质无机玻璃制作，视觉效果好，脉冲萃取塔塔体：玻璃主体，硬质玻璃φ125×1200mm；上、下扩大段不锈钢φ200×500mm；填料为不锈钢φ16 mm扁环。转盘萃取塔径 ф85×1500mm，不锈钢动/静环。
3、萃取塔萃余分相罐应用特制的高硼硅玻璃可视萃余分相罐，萃余分相情况清晰可见。装置运行介质为煤油—苯甲酸—水物系，萃取轻相物料可循环使用。
4、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式构造就地仪表电器实操台(含带RS485通讯连连连接口就地控制智能仪表、嵌入式微机位及开关位，并内含DCS接入口)。内装配漏电保护空气开关、电流（A）（A）（A）型漏电保护器充分考虑人身安全保护；同时每一组强电输出全部有旋钮开关控制，保证设备安全，实操控制便捷；装备有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝制线槽等。装置可由现场工控实操台经过带RS485通讯总线的智能仪表＋工控组态系统的方法就地实行单独测控，完成各实验项目。系统也可应用DCS控制系统。
