过程控制综合实训台

过程控制综合实验台,机械传动功能测量试验实验装置

一、基础简介

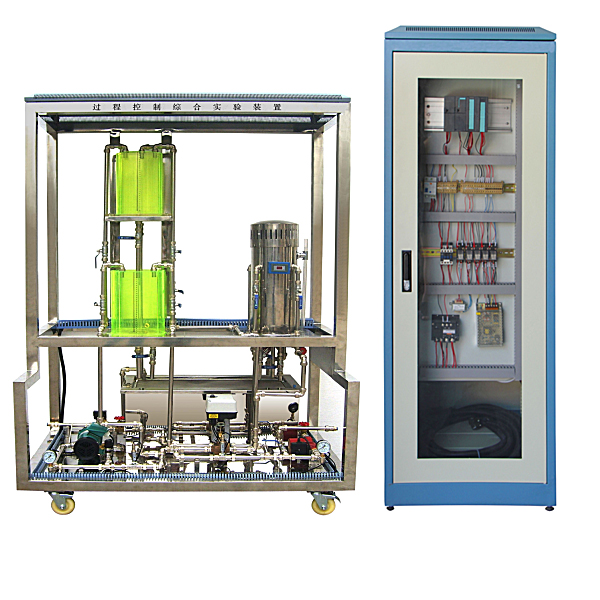

过程控制综合实验装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度（℃）（℃）（℃）、压力、流量、液位等功能数值，对其实行测量、控制，解析过程功能数值改变特性，研究过程控制规律的教学实验设备，过程控制综合实验装置选用智能化的工业用仪表器具仪表，接近工业实际，使用安全，运行平稳，维护简便，性价比优越。本装置集合多种控制方法，再现实际工业现场使用的控制手段，应用声光报警系统，并提供用户更友好的二次研发连连连接口。
二、设备构造与特别点：
（1）、分体式设计，模型块化组装式构造，容易含有概括不一样控制系统。
（2）、二水箱配备装备装备；双路供水系统。
（3）、实验储物储物储物柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
（4）、人性化设计，配备装备装备有储水箱，进排水自控装置，减轻实验人员劳动强度。配备装备装备有实验专用线的挂线架，取线挂线便利、整洁、美观。为实验文明实操提供条件。
（5）、装置的仪表、部位件均选用现代化技术工业级设备，智能化程度高。精确度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
（6）、安全度高，系统配备装备装备有漏电保护，带保护套的专用实验电源连线，及温控箱防止无水加温自动控制等，力求保护人身、设备安全。
（7）、开放度好，在教师指导下，学生可查看、可自己动手参与实操、可自行编程实行检验、可按照记录的就地就地就地实时弯弯弯曲线实行课程课程课程理论解析等。
（8）锅炉加热程控保护系统
A、锅炉加热内胆加由水位液位保护装置，水位不达到一定的高度，控制系统不能控制可控硅调压器作业。
B、电加热管电源控制开关应用钥匙开关，不实验时，由教师保护放置钥匙，避免无关人员误实操。
（9）、电源保护措施
A、加有电流（A）（A）（A）型漏电保护器。
B、三相电源加有保险管，防止断路。
（10）、电源启停控制方法；
应用启停按钮控制接触器来控制电源的启停。




过程控制综合实验台,机械传动功能测量试验实验装置

应用模型块化的构造，柔性好，变型功能及综合性强，机械传动方案优化综合检验测量试验实验台是一种开放式的新型机械设计综合试验装置，设定有真实的工程背景，而非模型或简便的玩具性实验装置。本试验台模型块化主要库件的构造、功能及精确度既可用来教学实验，亦可用来科研实验，完成一机多用、资源共享，提升设备使用效率。机械传动方案创意集合及功能数值解析实验台在教学实验中，着重对**综合实验素质的培养，可完成对**实行含有概括实验方案的创意设计、实验装置的设计、搭接、组装及调动测量试验、实验测量试验方法的选用及应用、实验实操规程的制定、实验数值测量试验、实验成果解析及实验装置构造简图的测测测绘制作作作等工程实验技能的培养与实验，打破了传统机械设计课程实验的以检验性实验为主的单一化模式，为培养机械综合实验素质以及有检验性向实验与课程课程课程理论相集合模式转化提供了装备条件，是适于培养机械创新能力及工程实践能力的理想的新型实验装置。
一、主要技术功能数值：
    1、交流ACACAC变频电机功率（W）（W）（W）：550W；
    2、磁粉限限限制动作作作器载入界限：0-50N·m；
    3、最大中心高：178mm；
    4、转矩转动速度传感器一个：规格限定转矩10N·m,转动速度界限0 – 6000r/min；精确度均为0.1％；
         转矩转动速度传感器一个：规格限定转矩50N·m,转动速度界限0 – 6000r/min；精确度均为0.1％；
    5、变频控制器调动速度界限：0-1500r/min，调动速度精确度：0.1％；
    6、外观尺寸：1200×780×1050mm；
    7、重量（kg）（kg）（kg）：300kg 。
二、基础配备装备装备：
    1、装配及支承平实操实操操作面板一套；
    2、变频电机及变频调动速度器一套；
    3、磁粉限限限制动作作作器一个；
    4、限限限制动作作作调动器一个；
    5、效率检验测量试验解析系统一套；
    6、传动零部位件库：含有概括带传动、链传动、联轴器、减慢速度器、支承部位件；
    （1）减慢速度器：圆柱齿轮减慢速度器：减慢速度比1:10，摆线针轮减慢速度器：减慢速度比1:11，涡轮减慢速度器：减慢速度比1:10；
    （2）同步带传动：带轮齿数Z1=34，Z2=51，节距L=9.42，

常见问题：

1、如果我要购买过程控制综合实训台_机械传动性能测试实验装置，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的过程控制综合实训台_机械传动性能测试实验装置是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开过程控制综合实训台_机械传动性能测试实验装置的发票，您需要提供开票资料。

3、你们的过程控制综合实训台_机械传动性能测试实验装置都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
