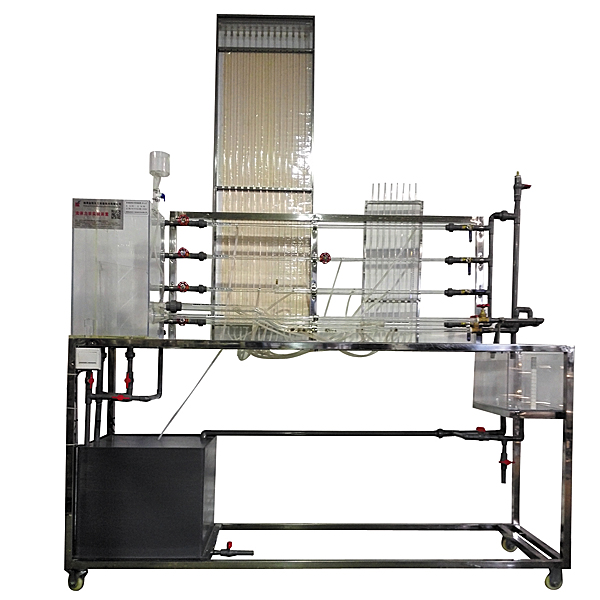

流体力学综合实训装置

时间:2024-09-19 04:23:46 点击次数: 中人教仪厂
流体力学综合实验装置,平口钳测绘技术实验装置

设备特别点:

1、本试验台为新型流体力学综合试验台, 构造小巧,布置合理,一台多用。

2、试验水箱和管道应用厚壁优质透明有机玻璃管,实验情况清晰,便利学生查看。

3、设备整体为自行式框体构造构造,并装配备装备装备有禁锢脚,便利系统的拆卸检修和搬运。

4、装置设计可360度查看,完成全方位教学与实验。

实验目的:

1、适合于工程流体力学(水力学)教学实验。

2、可做雷诺实验、伯努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。

主要配备装备装备:

雷诺实验管、伯努利实验管、沿程阻力管、局部阻力管、水泵、秒表、玻璃温度(℃)(℃)(℃)计、测压计、刻度标尺、文丘里流量计、实验水箱、计量水箱、蓄水箱、指示液盒、不锈钢框体构造。

技术功能数值:

1、运行环境:温度(℃)(℃)(℃)0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续实操。

2、雷诺管:长度1100mm、内径Φ15mm,有机玻璃。

3、伯努利管:总长1100mm、内径Φ20mm和Φ14mm,有机玻璃管制作,按两点法求出各有改变点的动静压头。

4、沿程阻力管:长1100mm、内径Φ14mm,有机玻璃制作,两测压点间的距离:800mm。

5、局部阻力管:总长1100mm、内径Φ14mm和Φ23mm,有机玻璃制作,上装文丘里流量计、闸阀,可用来测量流体流经铜闸阀的前后压差,以及对文丘里流量计实行校核。

6、实验流量Q=0~18 L/min,毕托管实验流速:100~200cm/s,最大静压水头400mmH2O。

7、测压计由22根直径φ8mm的有机玻璃管固定在测压架上,测压架上粘有标尺便利读数,压差计内的指示液为水,无毒、实操安全。

8、静音环保型水泵:扬程:12m,流量:15L/min,功率(W)(W)(W):120W。

9、计量槽:容积10L透明有机玻璃制作,带计量刻度。

10、实验水箱:有机玻璃制成,容积40L,上装指示液盒,指示液为红墨水。

11、蓄水箱:容积约100L,PVC板焊制而成。

12、实验所用的流体-水为全循环使用设计,充分节约水资源。


流体力学综合实验装置,平口钳测绘技术实验装置

流体力学综合实验装置,平口钳测绘技术实验装置

功能:
1、机构组装实验;
2、机构零件尺寸测量实验;
3、机构装配图测测测绘制作作作实验;
4、机构零件图测测测绘制作作作实验;
设备功能数值
1、设备材料:铝制精制,应用数控机床精加工并经阳极氧化工序技艺制作(不接受翻砂粗制工序技艺),各个零件均需装到铝制测绘箱内,内置缓冲嵌入式材料格挡;
2、为便利安全测绘箱子尺寸:约365×265×120mm
3、详细配备装备装备:
固定钳口、活动钳口、丝杠、 丝杠螺母、标准件。
职业技能综合含有概括实验虚拟拟真系统:
系统内模型可实行360°旋转、放大、缩小、平移,设定有通用互动按钮:返回、首页、帮助。全部虚拟拟真任务过程有提醒,在实行完一项任务后系统自动打钩。工量具库上方设定有实验任务
1、基础立体(旋转模型时XYZ空间坐标图标自动跟随旋转。)
A、平面立体:实验步骤分为实验任务(文字提醒任务)—搭建模型(拖拽工量具库中的模型到三投影面体系中,并自动显现投影,选用错误时有提醒)—改变姿态(经过点击上下左右箭头改变)—选用投影(进入答题界面,在6项中选用此时完成的三维(3D)(3D)(3D)投影图)
B、截切立体:实验步骤分为实验任务(文字提醒任务)—搭建模型(拖拽工量具库中的模型到三投影面体系中,并自动显现投影)—标注投影情况(为三维(3D)(3D)(3D)投影图标定,在14处空白栏中选用相应的标注符文号)
C、相贯立体:实验步骤分为实验任务(文字提醒任务)—挖孔(选用随意挖孔模型,此时将可在XYZ空间坐标中选用随意面,模型同时变换,并出现一个坐标滑块,按照滑块位移大小,模型出现对应程度的剖切面)—孔径改变(选用1-4孔径)—后方通孔—选用投影(进入答题界面,在8项中选用此时完成的三维(3D)(3D)(3D)投影图)
2、集合体
A、集合体拼接组装:实验步骤分为实验任务(文字提醒任务)—选用集合体模型(可选8种模型)—拼接组装集合体(按照选用的模型挑选工量具库模型并拖拽集合)—剖切集合体(可在XYZ空间坐标中选用随意面,模型同时变换,并出现一个坐标滑块,按照滑块位移大小,模型出现对应程度的剖切面)—选用侧面投影(进入答题界面,按照已知正面、水平投影图,在3项中选用正确的侧面投影图)
B、集合体读图:实验步骤分为实验任务(文字提醒任务)—选用集合体剖视图(可选8种图)—组建集合体模型(按照选用的模型挑选工量具库模型并拖拽集合)—剖切集合体(可在XYZ空间坐标中选用随意面,模型同时变换,并出现一个坐标滑块,按照滑块位移大小,模型出现对应程度的剖切面)—选用左视图(进入答题界面,按照已知主视图、俯视图,在3项中选用正确的左视图)

常见问题:

1、如果我要购买流体力学综合实训装置_平口钳测绘技术实验装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的流体力学综合实训装置_平口钳测绘技术实验装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开流体力学综合实训装置_平口钳测绘技术实验装置的发票,您需要提供开票资料。

3、你们的流体力学综合实训装置_平口钳测绘技术实验装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
