中人ZRWL-JJ物联网智能家居实训系统_物联网智能家居实验装置

一、系统功能概述
物联网智能家居及布线实训系统采用全新一代IP+无线智能家居网络系统，主要包括智能主机、IP 智能网关，监控设备，和被控设备（智能安防、智能电器、智能照明、智能窗帘等）等部分，智能主机和IP智能网关及监控设备间通过IP进行双向通信， IP智能网关和被控设备间通过无线（WIFI或射频识别（RFID））进行双向通信，同时可以通过无线中继设备拓展无线控制距离，构成特有的智能家居IP+无线控制网络。
系统可以通过手机或电脑对家居中的照明、窗帘、家电等进行远程控制，同时也可以查看家居中温度、湿度等环境参数。能过IP网络摄像机实时看到家里的情况。通过人体感应开关、可燃气体传感器、烟雾传感器等设备可以实时监控家里的安全状况。系统还包括门禁系统、可视对讲、无线警笛等组成安防系统。
二、系统设计
系统模型采用房间式结构设计，共设计有客厅、卧室、厨房三种典型的家庭住房。每个房间根据实际需求设置有不同的设备，其中客厅主要有门禁控制系统、可视对讲系统、智能家电控制系统（含电动窗帘）、网络摄像监控系统、安防报警系统、照明系统（含吊灯、地灯、壁灯等）、环境监控系统（含红外传感器、温湿度传感器等）、网络管理系统（含路由器、交换机、配线架、语音与网络信息点等）等系统组成；而卧室则主要由灯光情景控制系统、安防报警系统、智能家电控制系统（空调和电视机等）、背景音乐等组成；厨房则主要有煤气泄露报警系统、智能家电控制系统等组成。整个系统包含集中控制和远程WEB控制，并且以上所有系统都不是独立的，而是和其他系统相互联系，融合为一个统一的整体，并相互响应，做到真正意义上的智能家居控制系统。

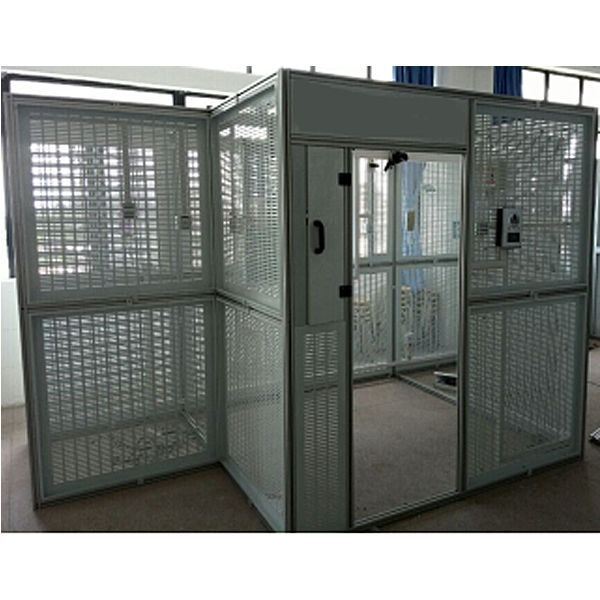

房间高2100mm，采用1.5mm厚的网孔板与铝型材搭建，积木式设计统一规格，根据需求可方便拆装各种设备和管线，同时也可对房间进行任意地扩展。操作时可以根据实际安装设备的位置进行自由安装无需打孔，不影响美观。网孔板方便学校进行二次开发实训，学生实训布线不再杂乱无章，设备安装不再高低不平无从下手。
整个系统包含了强电（含照明）布线系统、网络布线系统、有线电视布线系统等众多现场布线系统，其中网络布线将每个房间的信息点用网线连接到总汇集处（配线间，这里放在客厅）。每个房间一般安装1～2个信息点，距地面距离>=30cm。在居所中心位置多布设1～2个信息点，以备将来安装无线网络设备；厨房只安装一个信息点，用于电话和网络，网线使用超五类线。
三、系统特点
1. 房间模型采用积木式设计，无论是拆装还是扩展，均非常方便。
2. 系统软件全面兼容IOS平台及Android2.2以上版本，可以随时随地的通过iPhone、iPad、 iPod Touch或者Android系统的设备（手机或者平板电脑）实现对家居设备的智能化控制。同时学校可以根据提供的程序Demo（样例），可以安排学生进行系统程序编程练习（如设计手机的APP软件，并通过APP软件监控智能家居系统的相应设备）
3. 系统可对家居设备实现无线远程控制（灯光的开关、电源的开闭、窗帘的开闭、空调的控制等），并能实时显示设备的当前状态，提供智能化、便捷的居住环境；通过不同设备实现组合控制，一键快捷地将多个不同的设备调整到指定状态，实现理想的家居环境需求；通过多功能智能传感器的使用，能实现“人来灯亮、人走灯灭”、“室温偏高自动开启空调”等特别功能。
4．系统实现对安防预警系统的控制，能够有效防止对建筑物内的非法入侵，保障了人身财产安全；同时通过对监控点位的实时监控，让“身在外，家就在眼前”变成可能。
5. 整个系统扩展性非常强，除了现有系统外，学校可以根据教学需求扩展一些子系统，如背景音乐等。
6.用电安全与触电急救仿真教学软件
软件采用二维与三维结合的虚拟画面，教导学生用电的安全和急救方法，软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。通过实训能够对学生进行实训室安全用电教育，提高学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施，减少电气事故的发生。
7.机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验，可选类别（安全输入、安全控制、安全输出、其他）、生产厂家、产品列表（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。安装位置有蓝色闪烁框架提醒，实验流程：选择安全护栏并安装、选择安全连锁开关（或选择安全光幕、安全垫、安全激光扫描仪）并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时，系统将提示报警音，且机械对象停止工作，选择电气控制箱上的复位按钮可停止。
C、机械安全防护设计基础考核要求完成机械安全系统的安装，正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮，考核分为十个考核点，部分考核点有3个选项，由学生自由选择，最终10项考核点选好后，提交确认，系统自动得出总分数以及各考核点的得分情况。
D、软件须为整体同一平台，不得以单独的资源展现。
E、同时为客户提供本软件的VR安装包方便用户拓展为VR实验，VR设备及软件安装调试不需提供。
四、系统主要配置清单

序号	名称	数量	单位	备注
1	房间模型	1	套
2	家用智能场景遥控器	1	个
3	双键触摸智能开关（单双线制）	1	个
4	触摸智能窗帘控制器	1	个
5	交流同步卷帘电机（6N）	1	个
6	交流同步卷帘卷管	1	个
7	普通蓝色卷帘幕布	2	㎡
8	无线红外转发器	1	个
9	万能型智能插座	1	个
10	多功能无线传感器	1	个
11	无线安防扩展模块	1	个
12	十六防区有线/无线安防报警主机	1	个
13	GSM拨号	1	个
14	无线可燃气体探测器	1	个
15	无线烟雾探测器	1	个
16	无线网络摄像机	1	个
17	7寸数字智能可视楼宇对讲室内机及触摸屏(Android系统)	1	台
18	数字智能可视门口机 (Android系统)	1	台
19	电源	1	个
20	电源	1	个
21	电插式电子门锁	1	把
22	单路智能脉冲输出模块(双线制)	1	个
23	一位大翘板复位开关	1	个
24	配线架	1	个
25	三路智能遥控开关面板	4	个
26	三芯电源插座面板	4	个
27	86底盒	2	个
28	多媒体接入箱	1	个
29	超五类网线	1	箱
30	Pvc管	1	套
31	程控交换机	1	台
32	智能主机	1	台
33	32设备终端控制软件	1	套
34	Internet智能网关	1	个
35	吊灯	1	个
36	地灯	1	个
37	壁灯	2	个
38	电脑及电脑桌	1	套
39	手持PDA	1	台
40	智能手机	1	部
41	智能电视机	1	台
