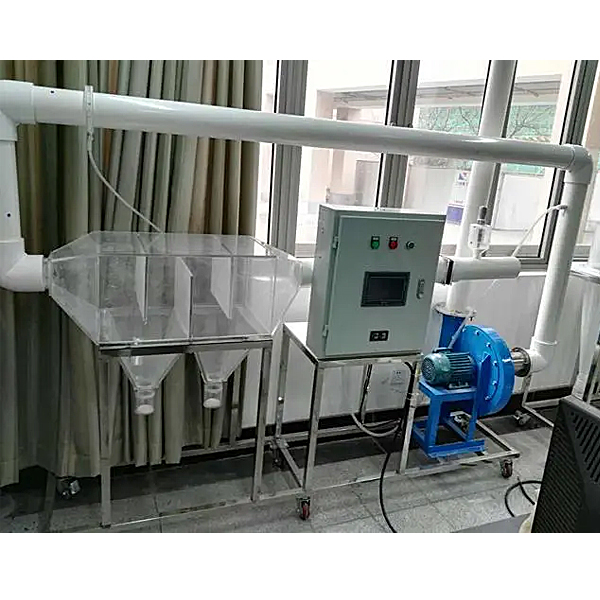

重力沉降室实验装置

重力沉降室实验装置,机器人教学作业实验台

一、原理：
重力沉降室是一种最古老最简易的除尘装置。其原理是当含尘气体进入空室后，运用尘粒自身重力作用使之自然沉降，从而与气流分离。这种除尘装置的主要优点是构造简便，价格低廉，耗能少，适用来净化那些密度大、粒径粗的粉尘。对于30~50μm的粉尘，去除效率可达60%~80%，但对于小于5μm的粉尘，净化效率几乎等于零。目前仅能作为高效除尘器的预处置整理装置。本实验系统主要用来演示重力沉降过程的原理。
二、主要技术功能数值及指标：
1、环境温度（℃）（℃）（℃）：5℃～40℃、
2、最大气体流量=50-200m3/h
3、粒径大于30~50μm的粉尘，除尘效率：60%~80%
4、压力损失约：50~130Pa
5、气流速度：0.8~6m/s
6、沉降室长×宽×高=900mm×500 mm×550mm
7、装置总外观尺寸：长×宽×高=2000mm×500 mm×1500mm
8、电源 220V一相三线制 功率（W）（W）（W）1300W
三、主要配备装备装备：
1、重力沉降室1套、透明有机玻璃材料、壁厚10mm、含卸除灰尘装置；
2、有机玻璃粉尘自动加料装置1套：立式加料；
3、气尘静态混合器1套：应用箱式静态混合器；
4、人工监测进出口2组、测压环2组、透明测压软管1批；




重力沉降室实验装置,机器人教学作业实验台

一、设备基础简介

该套系统是基于《国家中长期人才发展规划纲要(2010-2020年)》对经济社会发展重点领域急需紧缺专门人才及创新型科技人才的培养要求，依据国家相关职业工种培养及鉴定标准，集合中国当前制造业的岗位需求，接轨世界竞技比赛（World skills）相关标准及规程研发设计而成。该套系统由“作业站”(Working Station）形式综合体现。

“作业站”可以模型块方法自由集合，形成多种模式，实操者不但在实习、作业中培养、实验了机械装调、电气管路连接、程序设计、工业机器人应用、传感器应用、计算机数值数值数值应用、检修排故、触摸屏组态、伺服、步进驱动控制等机电专业技能，同时也体验到职业素养中的社会能力与方法能力。

该设备技术涵盖面广，定位前瞻，是机电一体化专业教学实习、技能鉴定和竞技比赛的绝佳载体。

二、设备构造

每个单独的单元由实验桌、执行机构及挂板含有概括。每套设备除配单独的单元外，还配装配桌、工量具储物储物储物柜、电脑桌等。

实验桌：应用冷轧铁板折弯焊接，表面静电喷塑，实验桌面应用防火烧烧烧、防水浸浸浸、防腐蚀的木质实操实操操作面板。实验桌下方装备有四个万能转向轮和四个可调脚，万能转向轮位移时用，可调脚固定时用，对于地面不平造成设备放置不稳等情况实行临时调动。实验桌台面是用铝型材拼接而成，便利学生将工件在其上随意位置、不一样方向灵活布置装配。

执行机构：应用铝板精加工后组装而成，表面喷砂后阳极氧化，既防腐蚀又美观大方。

挂板：斜装于实验桌正下方，可很便利地取、卸。挂板上装备有plc、变频器等电器元件，统一由电缆线及快速插头与实验桌上的执行机构连接。

装配桌：有机械装配桌和电气装配桌各一台。均由台身和台面两大部分含有概括。台身用方管焊接喷塑后组装连接，台面用高密度中纤板，表面贴压防火烧烧烧板，耐腐蚀、防静电。整个装配桌可随意拆卸装配，便利运输装配。

工量具储物储物储物柜：用冷轧铁板折弯焊接，表面静电喷塑。工量具储物储物储物柜有多个抽屉，可储藏工量具，下面装4个万能转向轮，可推入工量具储物储物储物柜的下方空隙处。

电脑桌：应用冷轧铁板折弯焊接加中纤板台面组装而成。下面装4个万能转向轮。
